Artikelzusammenfassung: A Kühlschrankformist ein entscheidendes Werkzeug für die Herstellung präziser, langlebiger und optisch einheitlicher Kunststoffkomponenten, die in modernen Kühlgeräten verwendet werden. Von Türverkleidungen und Schubladen bis hin zu Tabletts, Rahmen, Schränken und anderen Innenteilen – das Formendesign wirkt sich direkt auf Dimensionsstabilität, Oberflächenqualität, Montagegenauigkeit, Zykluszeit und langfristige Produktionskosten aus. In diesem Artikel wird erklärt, wie eine ausgereifte Kühlschrankform funktioniert, was Hersteller vor der Bestellung beachten sollten, wie häufige Produktionsprobleme verhindert werden können und wie ZHONGYUE maßgeschneiderte Formlösungen für anspruchsvolle Kühlschrankanwendungen angeht.
Eine Kühlschrankform ist ein Präzisionswerkzeugsystem zur Herstellung von Kunststoffkomponenten für Kühl- und Gefrierschränke durch Spritzguss. Im Gegensatz zu einfachen Kunststoffformen müssen Kühlschrankwerkzeuge häufig große Teileabmessungen, komplexe Geometrien, enge Montagetoleranzen, anspruchsvolle Oberflächenanforderungen und wiederholte Produktionszyklen bewältigen.

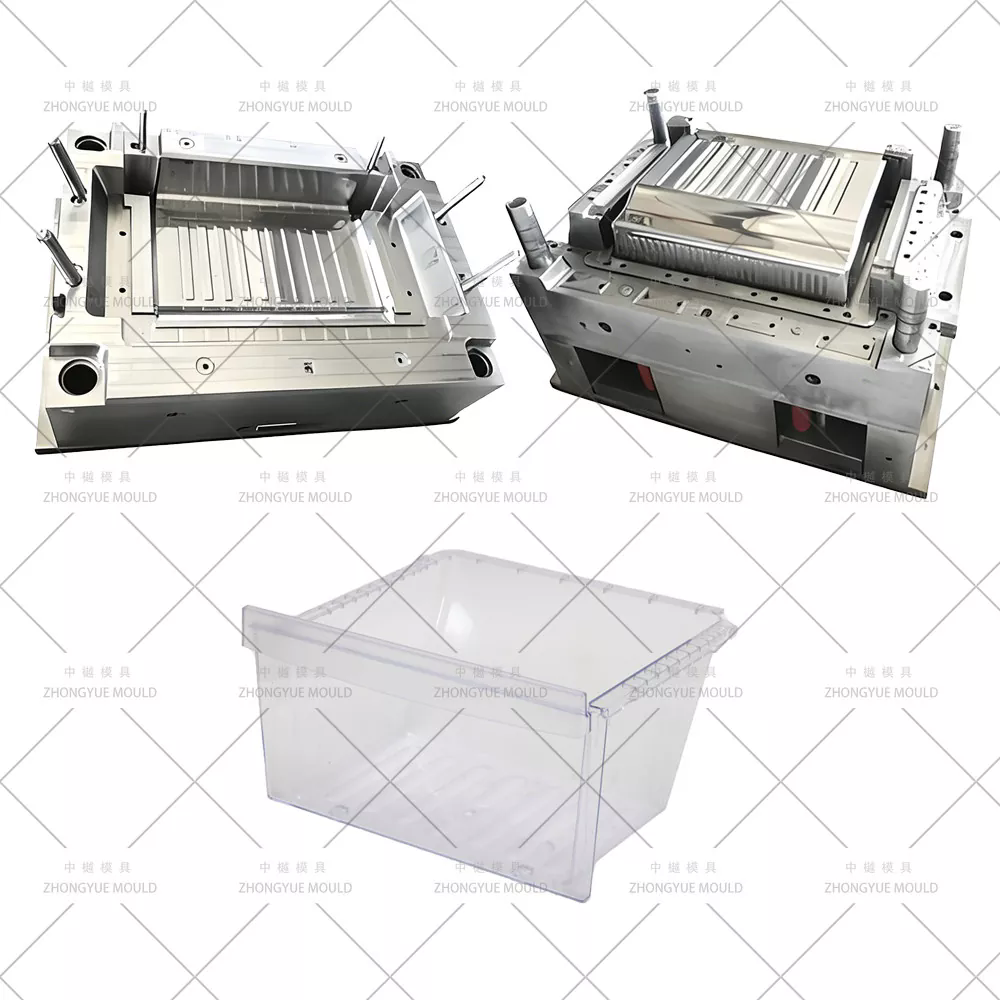

Moderne Kühlschränke enthalten viele geformte Kunststoffteile. Dazu können Türverkleidungen, Kühlschrankschubladen, Gefrierboxen, Gemüsebehälter, Tabletts, Rahmen, Regale, Innenfächer, schrankbezogene Komponenten und andere strukturelle oder funktionale Teile gehören.
Die Qualität der Form hat direkten Einfluss auf die Qualität des fertigen Bauteils. Wenn die Hohlraumabmessungen ungenau sind, das Kühlsystem schlecht ausbalanciert ist oder die Auswurfstruktur ungeeignet ist, kann es beim Hersteller zu Verwerfungen, Einfallstellen, Bindenähten, kurzen Schüssen, Graten, Maßabweichungen oder einer schwierigen Montage kommen.
Für Gerätehersteller besteht das Ziel daher nicht einfach darin, eine Form herzustellen, die ein akzeptables Muster herstellen kann. Das eigentliche Ziel besteht darin, Werkzeuge zu entwickeln, mit denen sich in der Großserienfertigung wiederholt stabile Teile herstellen lassen.
ZHONGYUE konzentriert sich auf maßgeschneiderte Geräteformlösungen, die auf die Geometrie, das Material, das Produktionsvolumen, die Maschinenbedingungen und die Qualitätsanforderungen jeder Kühlschrankkomponente abgestimmt sind.
Kühlschrankkomponenten haben oft große Oberflächen und relativ komplizierte Strukturen. Ein kleiner Fehler im Werkzeug kann nach Tausenden von Einspritzzyklen zu einem erheblichen Problem werden.
Eine ordnungsgemäß konstruierte Kühlschrankform kann Herstellern dabei helfen, mehrere wichtige Produktionsziele zu erreichen:
Diese Vorteile werden besonders wichtig, wenn ein Kühlschrankmodell in großen Stückzahlen hergestellt wird. Selbst ein kleiner Fehleranteil kann zu erheblicher Materialverschwendung, Arbeitskosten, Nacharbeit und Produktionsverzögerungen führen.
Aus diesem Grund sollte der Formenbau als Teil der gesamten Fertigungsstrategie betrachtet werden und nicht nur als Werkzeugkauf.
Für eine einzelne Kühlschrankproduktfamilie können zahlreiche unterschiedliche Formen erforderlich sein. Jede Komponente stellt unterschiedliche Anforderungen an Größe, Festigkeit, Aussehen, Transparenz, Maßtoleranz und Montage.
| Kühlschrankkomponente | Hauptüberlegungen zur Produktion | Typische Qualitätsbedenken |
|---|---|---|
| Türverkleidung | Große Oberfläche und Dimensionsstabilität | Verzug, Schrumpfung, ungleichmäßige Wandstärke |
| Kühlschrankschublade | Reibungslose Bewegung und genaue Abmessungen | Verformung, Grat, Oberflächenfehler |
| Crisper-Schublade | Funktionelle Geometrie und Aussehen | Verzug, Bindenähte, schlechte Transparenz |
| Tablett | Tragfähigkeit und Ebenheit | Einfallstellen, Verformung, ungleichmäßige Dicke |
| Rahmen | Präzise Montageschnittstellen | Maßabweichung und Grat |
| Gefrierbox | Strukturelle Festigkeit und Wiederholbarkeit | Verzug und unvollständige Füllung |
| Schrankbezogene Teile | Große Abmessungen und komplexe Geometrie | Verformung, Ungleichgewicht bei der Kühlung, Maßabweichung |
Die Kühlschrankwerkzeuge von ZHONGYUE decken eine Reihe von Komponenten ab, darunter Türverkleidungen, Schubladen, Innenfächer, Tabletts, Rahmen, Gemüseschubladen und andere kundenspezifische Kühlschrankteile aus Kunststoff.
Eine gute Formenkonstruktion beginnt bereits vor Beginn der Bearbeitung. Die Geometrie der Kunststoffkomponente, das ausgewählte Harz, die Einspritzmaschine, die erwartete Leistung, die Anforderungen an das Erscheinungsbild und die Montagebedingungen müssen alle gemeinsam berücksichtigt werden.
Der erste Schritt besteht darin, das Teil selbst zu verstehen. Ingenieure untersuchen Wandstärke, Rippen, Vorsprünge, Ecken, Entformungsschrägen, Hinterschnitte, Befestigungspunkte, funktionale Schnittstellen und kosmetische Oberflächen.
Große Kühlschrankteile können besonders empfindlich auf ungleichmäßige Wandstärken reagieren. Wenn verschiedene Regionen unterschiedlich schnell abkühlen und schrumpfen, kann es zu Verformungen kommen. Daher müssen Produktdesign und Formdesign zusammenarbeiten, um die Schrumpfung zu kontrollieren.
Der Kunststoff muss jeden Bereich der Kavität mit dem entsprechenden Druck und der entsprechenden Temperatur erreichen. Eine ungeeignete Angussposition kann zu ungleichmäßiger Füllung, sichtbaren Bindenähten, übermäßigen Druckanforderungen oder örtlicher Verformung führen.
Bei komplexen Kühlschrankkomponenten kann ein sorgfältig konstruierter Heißkanal oder eine Konfiguration mit mehreren Anschnitten für eine gleichmäßigere Befüllung sorgen. Die genaue Anordnung hängt von der Teilegeometrie und dem Harz ab.
Die Kühlung ist einer der wichtigsten Faktoren, die die Zykluszeit und Dimensionsstabilität des Spritzgusses beeinflussen.
Wenn ein Bereich einer großen Form erheblich schneller abkühlt als ein anderer, kann eine unterschiedliche Schrumpfung zu Verzug führen. Richtig positionierte Kühlkanäle tragen dazu bei, die Wärme gleichmäßiger abzuleiten und vorhersehbare Produktionsbedingungen aufrechtzuerhalten.
Nach dem Abkühlen muss das geformte Bauteil ohne Beeinträchtigung seines Aussehens oder seiner Geometrie entnommen werden. Große Kühlschrankteile erfordern möglicherweise sorgfältig verteilte Auswerfersysteme, um lokale Spannungen zu vermeiden.
Eine schlecht ausbalancierte Auswurfstruktur kann Spuren hinterlassen, Verformungen verursachen oder die automatisierte Entformung erschweren. Daher berücksichtigt ZHONGYUE die Auswurfanforderungen bereits in der frühen Entwurfsphase, anstatt sie erst im Nachhinein zu behandeln.
Die Materialauswahl beeinflusst sowohl die Lebensdauer der Form als auch die Qualität des fertigen Teils. Die richtige Wahl hängt vom erwarteten Produktionsvolumen, dem Kunststoffmaterial, den Oberflächenanforderungen, Korrosionsaspekten, den Bearbeitungsanforderungen und dem Wartungsplan ab.
Zu den gängigen technischen Optionen können je nach Anwendung unterschiedliche Güten von vorgehärtetem oder gehärtetem Formenstahl gehören. Für anspruchsvolle Kühlschrankwerkzeuge können je nach den spezifischen Projektanforderungen Materialien wie P20, 718H oder S136 in Betracht gezogen werden.
Ebenso wichtig ist der zu formende Kunststoff. Kühlschrankkomponenten können je nach Funktion unterschiedliche Harze verwenden. PP, HIPS, ABS, PC, PET, GPPS und andere Materialien können für verschiedene Anwendungen ausgewählt werden.
Die Form sollte um das eigentliche Harz herum entworfen werden, anstatt alle Kunststoffe auf die gleiche Weise zu behandeln. Schmelzetemperatur, Schrumpfung, Fließeigenschaften, Kühlverhalten und Auswurfanforderungen können zwischen den Materialien erheblich variieren.
Hersteller, die Kühlschrankwerkzeuge kaufen, sind oft am meisten besorgt über wiederkehrende Mängel. Eine Gussform kann ein optisch akzeptables erstes Muster erzeugen, wird jedoch während der Massenproduktion schwierig zu kontrollieren, wenn das zugrunde liegende Design nicht ordnungsgemäß optimiert ist.
| Möglicher Defekt | Mögliche Ursache | Design- oder Prozessrichtung |
|---|---|---|
| Verziehen | Ungleichmäßige Abkühlung oder Schrumpfung | Verbessern Sie die Kühlbalance und die Kontrolle der Wandstärke |
| Einfallstellen | Dicke Abschnitte und unzureichende Verpackung | Optimieren Sie Geometrie, Anschnittposition und Packungsbedingungen |
| Schweißlinien | Mehrere Schmelzfronten treffen aufeinander | Überprüfen Sie die Anschnittkonfiguration und die Flussrichtung |
| Blitz | Unzureichende Absperrung oder zu hoher Formdruck | Verbessern Sie Trennflächen und Formanpassung |
| Kurzer Schuss | Unzureichende Füllung oder eingeschränkter Durchfluss | Analysieren Sie Anguss-, Anguss-, Entlüftungs- und Einspritzbedingungen |
| Entformungsschaden | Unzureichender Tiefgang oder ungeeigneter Auswurf | Optimieren Sie Entformungswinkel und Auswerferverteilung |
Simulationen können wertvolle Informationen liefern, bevor Stahl geschnitten wird. Die Formflussanalyse kann Ingenieuren dabei helfen, das Füllverhalten, die Druckverteilung, die Lage der Bindenähte, die Kühlbedingungen und mögliche Verformungen zu bewerten.
Eine frühzeitige Analyse ist besonders bei großen Kühlschrankkomponenten wertvoll, da die Korrektur eines Konstruktionsproblems nach der Herstellung der Gussform deutlich teurer sein kann als die Lösung während der Konstruktion.
Produktionseffizienz entsteht nicht allein durch die schnelle Bearbeitung der Form. Ein besseres Ergebnis wird durch die Entwicklung von Werkzeugen erzielt, die vorhersehbar, wartbar und mit dem beabsichtigten Produktionsprozess kompatibel sind.
Eine hochwertige Kühlschrankform kann die Produktionseffizienz auf verschiedene Weise verbessern:
Bei der Herstellung von Kühlschränken in großen Stückzahlen können diese Verbesserungen einen erheblichen kumulativen Effekt haben. Die Einsparung von nur wenigen Sekunden pro Zyklus kann zu einer erheblichen Produktivitätssteigerung führen, wenn eine Form über lange Produktionszeiträume kontinuierlich arbeitet.
ZHONGYUE nutzt Präzisionsbearbeitungsfähigkeiten und technische Analysen, um Formstrukturen für eine stabile Produktion zu entwickeln. Zu seinen Fertigungsressourcen gehören mehr als 20 CNC-Maschinen, darunter fortschrittliche Mehrachsen-Bearbeitungsgeräte, die komplexe Werkzeugprojekte unterstützen.
Die Auswahl eines Formenlieferanten sollte mehr umfassen als den Vergleich des ursprünglichen Angebots. Ein niedrigerer Kaufpreis kann teuer werden, wenn das Werkzeug wiederholte Änderungen erfordert, instabile Teile produziert oder eine schlechte Wartungsunterstützung bietet.
Vor der Auswahl eines Herstellers sollten Käufer die folgenden Faktoren bewerten:
Es ist auch sinnvoll zu fragen, wie der Lieferant mit Designänderungen umgeht. Kühlschrankprodukte können sich während der Entwicklung weiterentwickeln, und der Formenbauer benötigt genügend technische Flexibilität, um angemessene Überarbeitungen vornehmen zu können, ohne unnötige Risiken zu schaffen.
Ein erfolgreiches Formenbauprojekt profitiert von einem klar definierten Arbeitsablauf. Obwohl die genaue Vorgehensweise je nach Komponente unterschiedlich ist, kann ein typisches Projekt diesen Phasen folgen:
Dieser strukturierte Ansatz trägt dazu bei, Überraschungen zu reduzieren und gibt dem Kunden eine klarere Kontrolle über den Projektfortschritt.
Selbst eine gut gebaute Form erfordert eine ordnungsgemäße Wartung. Kühlschrankwerkzeuge können über einen langen Produktionszeitraum zuverlässig funktionieren, wenn Wartungsverfahren in das tägliche Fertigungsmanagement integriert werden.
Besonderes Augenmerk sollten Hersteller auf Folgendes legen:
Auch die Wartung sollte präventiv und nicht rein reaktiv erfolgen. Das Warten, bis eine Form ausfällt, kann zu ungeplanten Produktionsausfällen und Notfallreparaturkosten führen.
Eine Kühlschrankform wird zur Herstellung von Kunststoffkomponenten für Kühl- und Gefrierschränke verwendet, darunter Schubladen, Türverkleidungen, Tabletts, Rahmen, Gefrierboxen, Crisper-Behälter und andere kundenspezifische Geräteteile.
Das geeignete Material hängt von der Funktion des Bauteils ab. PP, HIPS, ABS, PC, PET, GPPS und andere technische oder gerätetaugliche Kunststoffe können je nach Anforderungen wie Festigkeit, Transparenz, chemische Beständigkeit, Aussehen und Dimensionsstabilität in Betracht gezogen werden.
Große Kühlschrankkomponenten können empfindlich auf ungleichmäßiges Schrumpfen reagieren. Ein richtig konzipiertes Kühlsystem trägt dazu bei, die Wärme gleichmäßiger abzuleiten, unterstützt die Dimensionsstabilität, reduziert Verformungen und trägt gleichzeitig zur Kontrolle der Produktionszykluszeit bei.
Ja. ZHONGYUE entwickelt maßgeschneiderte Kühlschrankformlösungen basierend auf der Komponentengeometrie, dem Kunststoffmaterial, den Produktionsanforderungen, den Bedingungen der Spritzgießmaschine, der Oberflächenbeschaffenheit und den Maßspezifikationen des Kunden.
Mithilfe der Formflussanalyse können Ingenieure beurteilen, wie geschmolzener Kunststoff den Hohlraum füllt, und potenzielle Probleme wie ungleichmäßige Füllung, übermäßigen Druck, Bindenähte, Lufteinschlüsse, Kühlungsunterschiede und Verformungen erkennen, bevor die Form hergestellt wird.
Es gibt keine universelle Hohlraumnummer. Die geeignete Konfiguration hängt von der Bauteilgröße, dem Produktionsvolumen, der Kapazität der Spritzgießmaschine, den Zyklusanforderungen, dem Werkzeugbudget und der Teilegeometrie ab. Einige Kühlschrankkomponenten können von einem einzigen Hohlraum profitieren, während andere Anwendungen mehrere Hohlräume nutzen können.
Käufer sollten den gesamten Produktionslebenszyklus und nicht nur den anfänglichen Formpreis berücksichtigen. Langlebiger Stahl, stabile Kühlung, effizientes Auswerfen, optimierte Zykluszeit, niedrige Ausschussraten, einfache Wartung und zuverlässiger technischer Support können dazu beitragen, die Herstellungskosten langfristig zu senken.
Zu den nützlichen Informationen gehören die 2D- oder 3D-Teilezeichnung, das Kunststoffmaterial, das erwartete Produktionsvolumen, die Zielzykluszeit, Informationen zur Spritzgießmaschine, Oberflächenanforderungen, Maßtoleranzen, Anzahl der Kavitäten, Liefererwartungen und etwaige spezielle Verpackungs- oder Montageanforderungen.
Eine Kühlschrankform ist viel mehr als ein Metallwerkzeug zum Formen von Kunststoff. Seine technische Qualität beeinflusst die Konsistenz, das Aussehen, die Maßhaltigkeit, die Produktionsgeschwindigkeit, den Wartungsbedarf und die gesamten Herstellungskosten von Kühlschrankkomponenten.
Bei großen Geräteteilen ist eine sorgfältige Beachtung der Produktgeometrie, des Materialverhaltens, des Angusses, der Kühlung, des Auswurfs, des Formenstahls, der Bearbeitungsgenauigkeit und der Testvalidierung von entscheidender Bedeutung. Eine gut geplante Form kann Herstellern helfen, wiederkehrende Fehler zu vermeiden und eine stabile Produktion auch bei anspruchsvollen Produktionsplänen aufrechtzuerhalten.
ZHONGYUEbietet maßgeschneiderte Kühlschrank-Formlösungen für Hersteller, die zuverlässige Werkzeuge für verschiedene Kühlschrank-Kunststoffkomponenten suchen. Durch die Kombination von technischer Analyse, Präzisionsbearbeitung, geeigneten Formmaterialien, optimierten Strukturen und Produktionsvalidierung möchte ZHONGYUE seinen Kunden dabei helfen, vom Produktkonzept zur zuverlässigen Massenproduktion mit weniger werkzeugbezogenen Problemen überzugehen.
Wenn Sie eine neue Kühlschrankkomponente entwickeln, vorhandene Werkzeuge ersetzen oder nach einer zuverlässigen, maßgeschneiderten Kühlschrankformlösung suchen,Kontaktieren Sie unsum Ihre Zeichnungen, Materialanforderungen, Produktionsziele und Werkzeuganforderungen mit dem ZHONGYUE-Team zu besprechen.
-
