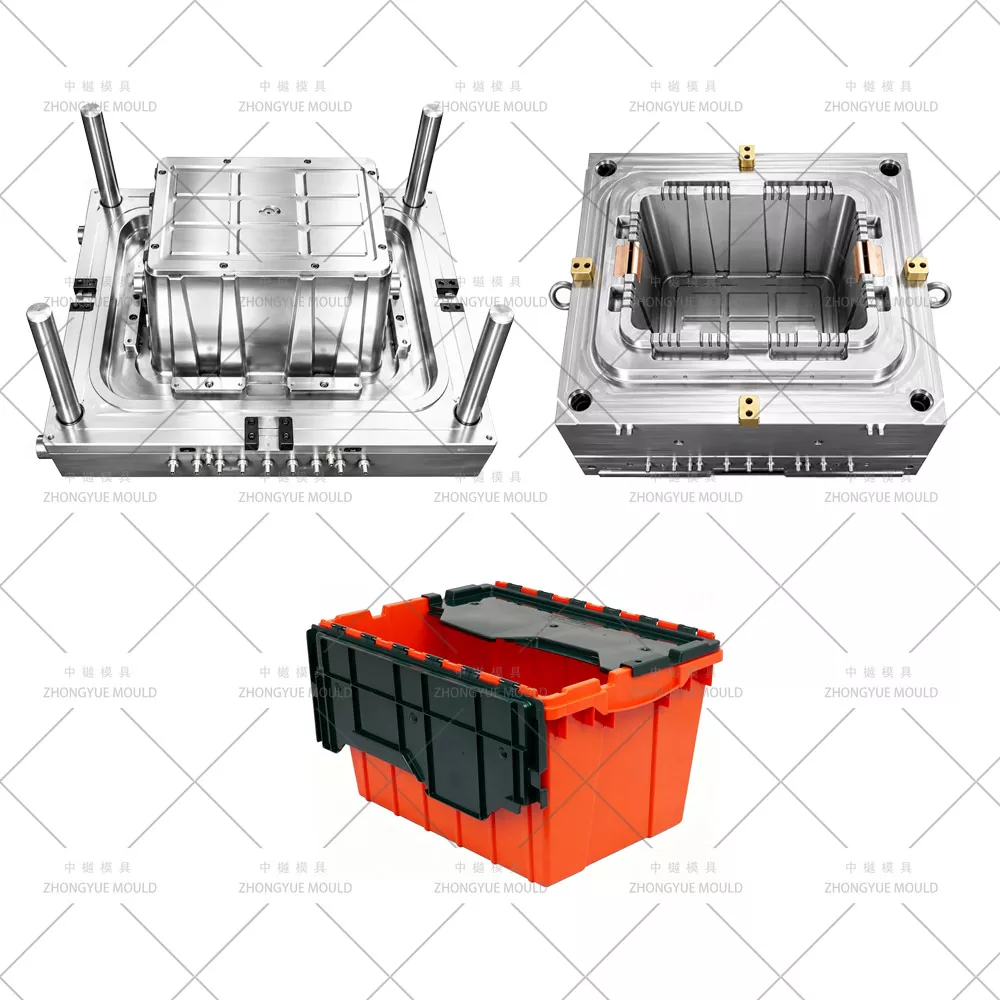

Stapelbare Schachtel mit angebrachter Deckelform

Ineinander verschachtelbare stapelbare Aufbewahrungsbox mit angehängter Deckelform – Hersteller von Euro-Größenbehältern mit angehängtem Deckel / Nestable Tote-Spritzgussform

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der Nesting-Stapelboxen mit aufgesetzten Deckelformen / einteilige nistbare PP-Behälter mit integrierten Scharnierdeckeln (Euro-Behälter mit aufgesetztem Deckel, 21 l / 46 l / 56 l / 67 l – 400 × 300 mm und 600 × 400 mm Grundfläche) an globale Logistikdienstleister, Pharmahändler, E-Commerce-Abwicklungszentren usw. liefert 3PL-Lagerbetreiber.

Im Gegensatz zu einer Aufbewahrungsbox mit separatem Korpus und losem Deckel wird dieses Produkt in EINEM Schuss als ein einziges Kunststoffteil geformt: der Boxkörper, der Deckel (Einzel- oder Doppelklappen-„Krokodil“-Deckel) und ein dünnes integriertes PP-Scharnier (0,25–0,4 mm Steg), das sie verbindet. Die Seitenwände verfügen über eine Verjüngung (1,5–3° pro Seite), so dass leere Behälter tief ineinander greifen – Verschachtelungshöhe 75–90 mm gegenüber voller Höhe 220–365 mm, wodurch 60–75 % leeres Rücklaufvolumen eingespart werden. Viele Versionen verfügen über manipulationssichere Siegelösen, 4-seitige Etikettenhalter und ergonomische Handgriffe.

Unsere Formen bestehen aus einer einzigen Kavität (1×1) und produzieren Körper, Deckel und Scharnier zusammen (optional wird eine separate Ersatzdeckelform mit zwei Kavitäten angeboten), mit Kühlung des BeCu-Einsatzes in der Scharnierzone (gemäßigter Fluss, um die Duktilität und Lebensdauer des Scharniers von PP zu bewahren), zentralem Kernleitblech, verstecktem U-Boot-Anschnitt am Innenflansch des Deckels und vollständiger DFM-Validierung des Verschachtelungsabstands (≥ 1,5 mm pro Seite bei Verschachtelung in 10er-Höhe) und Stapellippeneingriff mit dem Deckel der Box darunter.

Von ineinander verschachtelten 21-Liter-Behältern mit 400 x 300 mm und befestigtem Deckel über 46-l-/56-l-/67-l-Eurobehälter mit befestigtem Deckel mit 600 x 400 mm (Flachboden-Förderband) bis hin zu Krokodil-Doppelklappendeckeln mit Riemen/Riemenschlitzen bieten wir DFM-Überprüfung und Moldflow-Kühl-/Wölbungsanalyse vor dem Stahlschneiden an.

Spezifikationen der Kunststoff-Spritzgussform für Aufbewahrungsboxen:

Machen Sie Ihr nächstes Kunststoff-Aufbewahrungsbox-Formprojekt zum Strahlen!

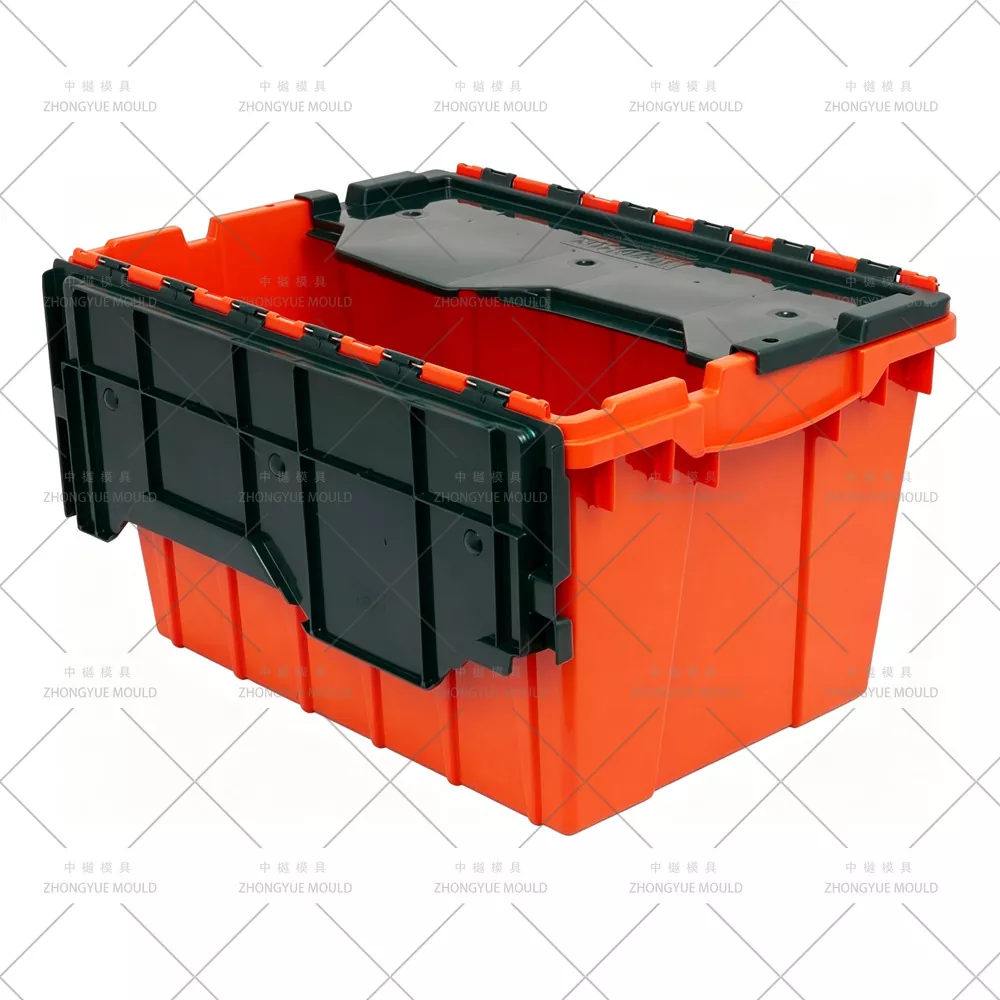

Was ist eine stapelbare Schachtel mit aufgesetztem Deckel?

Eine stapelbare Schachtel mit aufgesetztem Deckel (auch Behälter mit aufgesetztem Deckel genannt).– ALC / Nest & Stack Tote) wird aus reinem PP (MFR 8–12 g/10 Min. für beste Scharnierermüdungslebensdauer; MFR 12–18 akzeptabel für Nicht-Scharnierbereiche) in einer Form mit einer Kavität spritzgegossen, die gleichzeitig Box, Deckel und integriertes Scharnier formt.

Schlüsselkennungen im Vergleich zu früheren Artikeln:

Verschachtelungskegel— Seitenwände nach innen und außen verjüngt (1,5–3°/Seite); leere Kisten gleiten ineinander; Nesthöhe typischerweise 75–90 mm (21L–67L-Bereich).

Angebrachtes/integriertes Scharnier— verdünntes PP-Gewebe (0,25–0,4 mm), poliert und abgerundet; Übersteht mehr als 50.000 Öffnungs-/Schließzyklen ohne weiße Spannungsrisse, wenn das richtige MFR-PP und das richtige Formtemperaturprofil verwendet werden.

Kompatibilität mit Euro-Fußabdruck— 600×400 mm (46L–67L) oder 400×300 mm (21L) zum Stapeln auf EU-Paletten (1200×800 mm passt für 2×3 Nester); Flache Basis für Förderband-/Bandtransport.

Manipulationssichere Ösen + Etikettenhalter— Eingeformte Löcher für Einwegsiegel und 4-seitig versenkte Etikettenschilder.

Einzelformschuss = Körper + Deckel + Scharnier— kein loser Deckel, der verloren gehen könnte; optionale separate Ersatzdeckelform im Angebot.

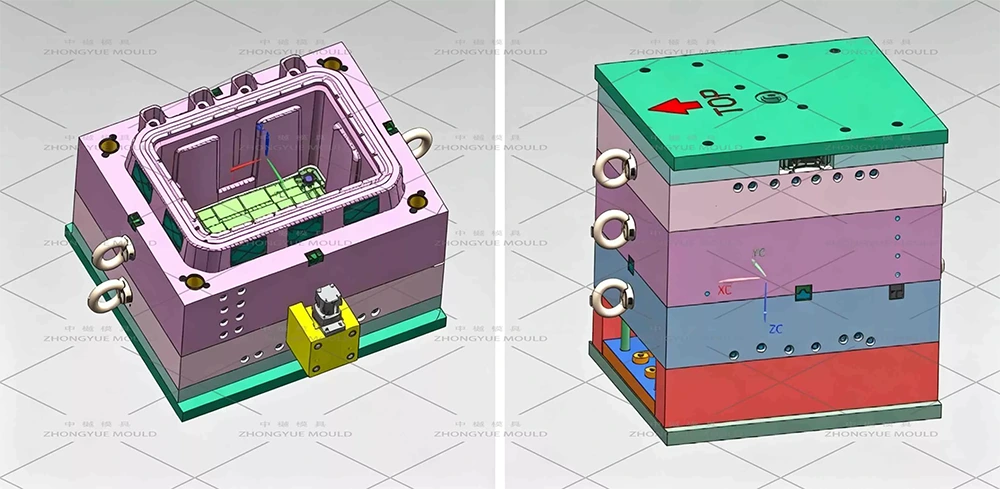

Wichtige Highlights des Formenbaus (Nesting ALC-Version)

Integral Living Hinge Zone – Bahnausdünnung und BeCu-moderierte Kühlung

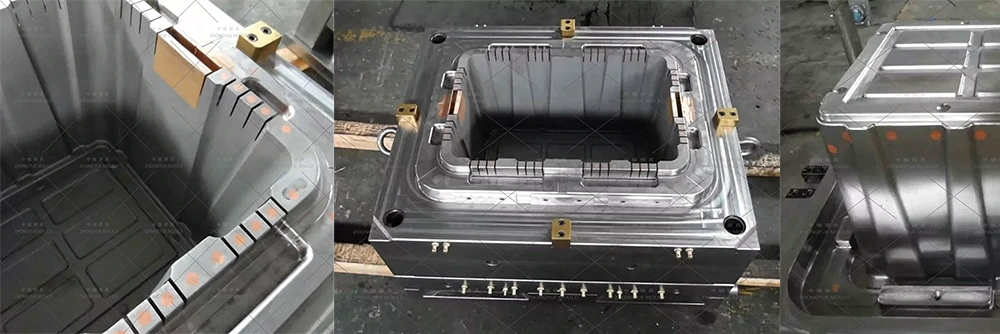

Hohlraumscharniersteg lokal auf 0,25–0,4 mm verdünnt (typisch 0,3 mm für PP MFR 8–12) mit beidseitigen Übergangsradien von R0,15–0,25 mm, spiegel-/hochsatiniert poliert (SPI A2/B1). Der BeCu-Einsatz in der Scharnierzone läuft bei ΔT 5–6℃ (nicht unterkühlt!), um die molekulare Ausrichtung und Faltungsbeständigkeit des PP beizubehalten (mehr als 50.000 Zyklen). Überkühlung → Scharnier spröde; Unterkühlung → sinkt auf Deckel/Box in der Nähe des Scharniers.

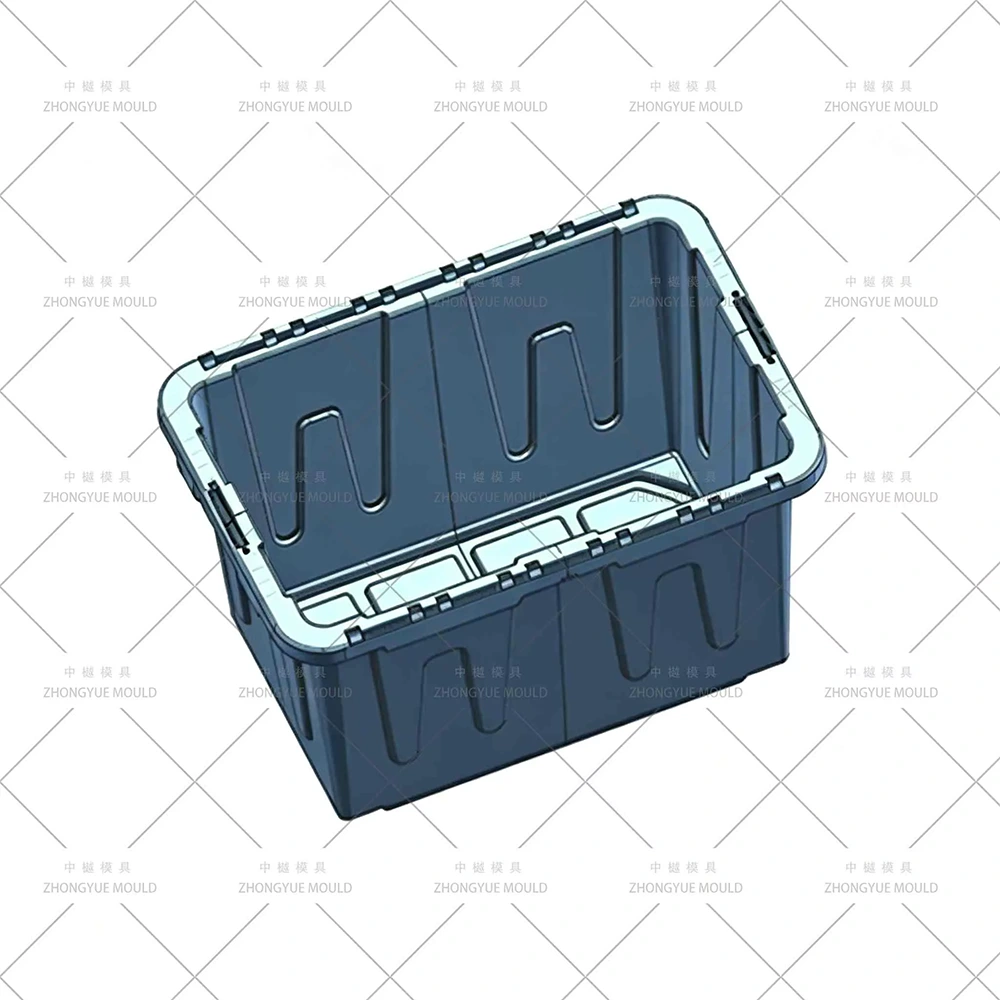

Verschachtelungskegel& Interference DFM – 3D-Nesting-Stack-Simulation

Seitenwandschräge 1,5–3°/Seite (Innen- und Außendurchmesser gleich, um die Wandstärke im geschachtelten Zustand konstant zu halten). Wir simulieren 10–12 verschachtelte Leergutbehälter in 3D, um einen Mindestabstand von ≥1,5 mm (empfohlen 2 mm) zwischen verschachtelten Wand- und Bodenvorsprüngen (Rippen, Stapellippe) zu überprüfen. Ziel: Verschachtelungshöhe ≤80 mm (Serie 600×400) oder ≤75 mm (Serie 400×300).

Krokodildeckel (Dual-Flap) oder Single-Flap-Design

Die Deckel mit zwei Klappen („Krokodil“) greifen in der Mitte ineinander und greifen in die obere Lippe der Box ein; erfordern Mittelstegrippendetails und manchmal einen kleinen losen Einsatz für das hinterschnittene Riegelprofil – überprüft in der 3D-Montage. Einfachere Version mit einer Klappe, gleicher Formstil.

Stacking Lip Engagement DFM

Der obere Flansch verfügt über eine versenkte Stapelkante, die bei voller Stapelung in den Deckel der darunter liegenden Box eingreift. Wir überprüfen die Ebenheit der Stapellippe auf ±0,3 mm und die Abmessung der oberen Aussparung im Deckel im Vergleich zum Kasten unter dem Rand im DFM.

Versteckter Unterverschluss am Innenflansch des Deckels / Innenflansch der Boxoberseite

Ø1,2–1,8 mm U-Boot-Torschere auf der inneren, nicht sichtbaren Seite; Der Anschnitt darf NIEMALS durch den Scharniersteg erfolgen (verursacht eine schlechte Ausrichtung und Verbrennungen). Überbleibsel bündig gekleidet; Keine sichtbare Anschnittmarkierung auf den Außenflächen.

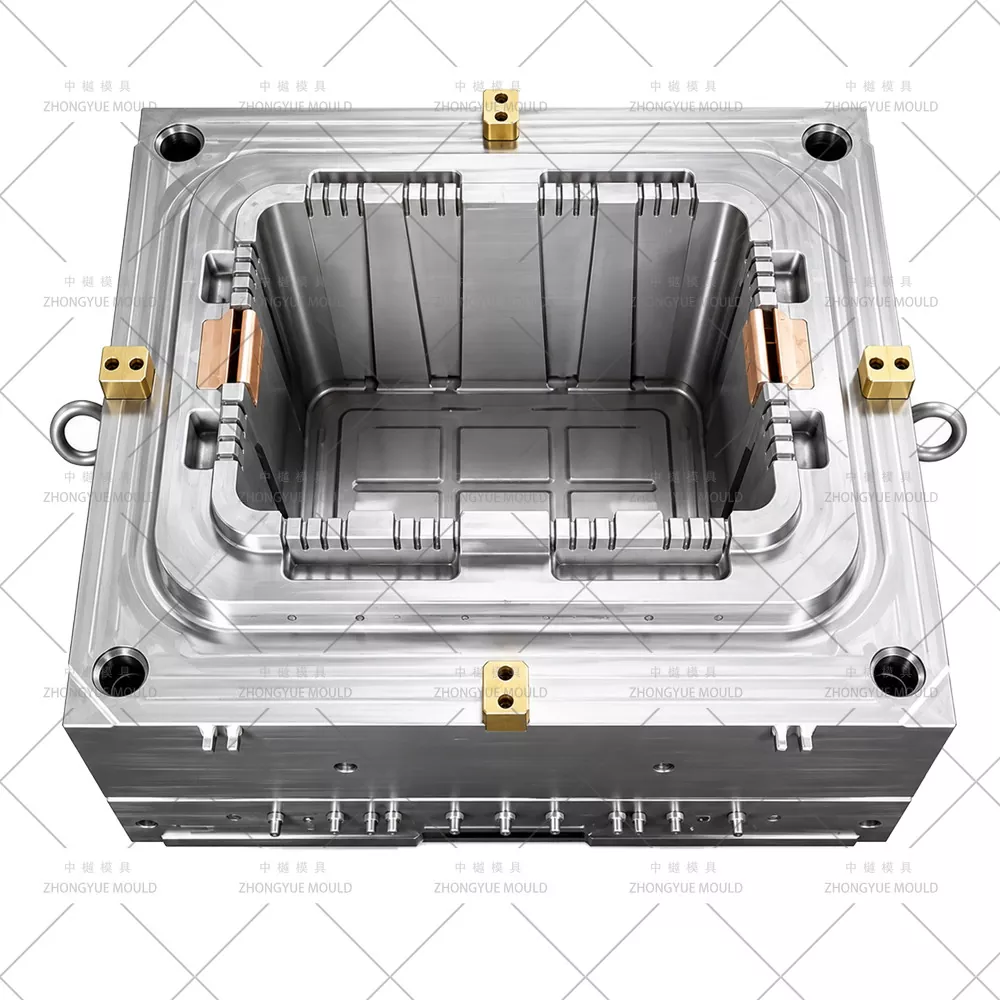

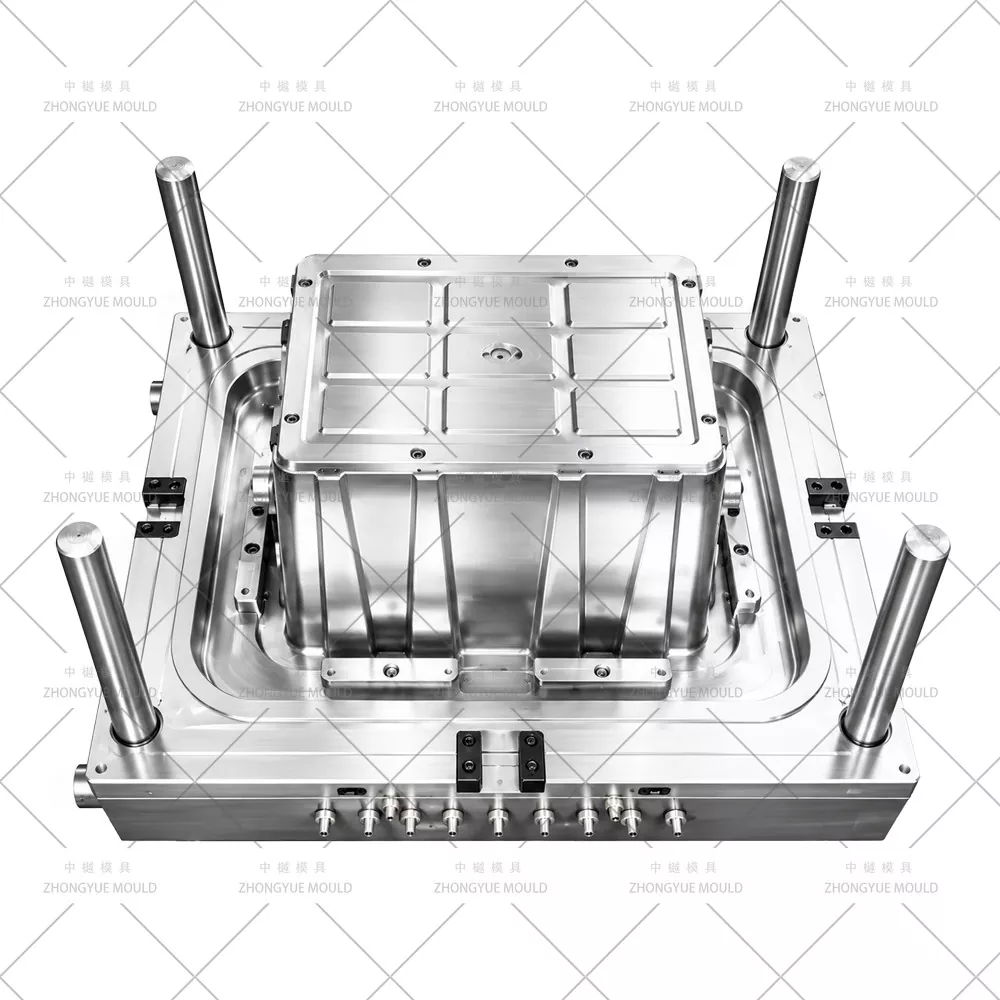

Kühlung – zentrale Schallwand + BeCu-Scharnier + BeCu-Bodenradius

Kern: Ø10–12 mm Schallwand; Hohlraumbodenradius: BeCu-Einsatz; Scharnierzone: BeCu-Einsatz mit mäßiger Wasserführung. 2–3 isolierte Stromkreise; ΔT Einlass–Auslass ≤4℃ (Kern), 5–6℃ (Scharnierzone akzeptabel).

Detaillierung der Manipulationsöse und des Etikettenhalters

Eingeformte Ø4–5 mm Durchgangslöcher (Ösen) für Sicherheitsplomben; Versenkte 80×40 mm große Beschriftungsschilder (4 Seiten) mit Schräge ≥2°. Keine scharfen Kanten – Radius ≥ 0,5 mm, um ein Ablösen des Etiketts und Fingerschnitte zu verhindern.

Ergonomische Handgriffe / geschlossene Griffe

Durchgangslöcher mit großzügigen Radien (R3–5 mm) und abgerundeten Kanten – DFM-geprüft auf Spannungskonzentration. Optionale geschlossene Griffschlaufe (fügt eine kleine Unterschneidung hinzu – loser Einsatz oder flacher Schieber, falls vorhanden).

Anwendungen von stapelbaren Schachteln mit aufgesetztem Deckel (ALCs)

Unser Herstellungs- und Validierungsprozess (Nesting ALC Mold)

Nesting DFM & Überprüfung der Scharnierermüdung— Analysieren Sie die Wandstärke (typ. 1,8–2,8 mm), den Scharniersteg 0,25–0,4 mm mit Radien, den Verschachtelungskegel 1,5–3°/Seite, den Durchmesser der Manipulationsöse und die Aussparung für den Etikettenhalter. Führen Sie eine 3D-Schachtelungsinterferenzprüfung (10er-Schachtelung) und Moldflow-Kühlung/Warp durch. Für die Scharnierlebensdauer empfehlen wir PP MFR 8–12. Kostenloser DFM-Bericht.

Stahl- und Scharnierzonenvorbereitung— Wählen Sie P20/718H; Bestellen Sie den BeCu-Einsatz (MOLDMAX™), vorbearbeitet auf Endform; Wenn eine Krokodilverriegelungsunterschneidung vorhanden ist, bereiten Sie den nitrierten H13-Minieinsatz vor.

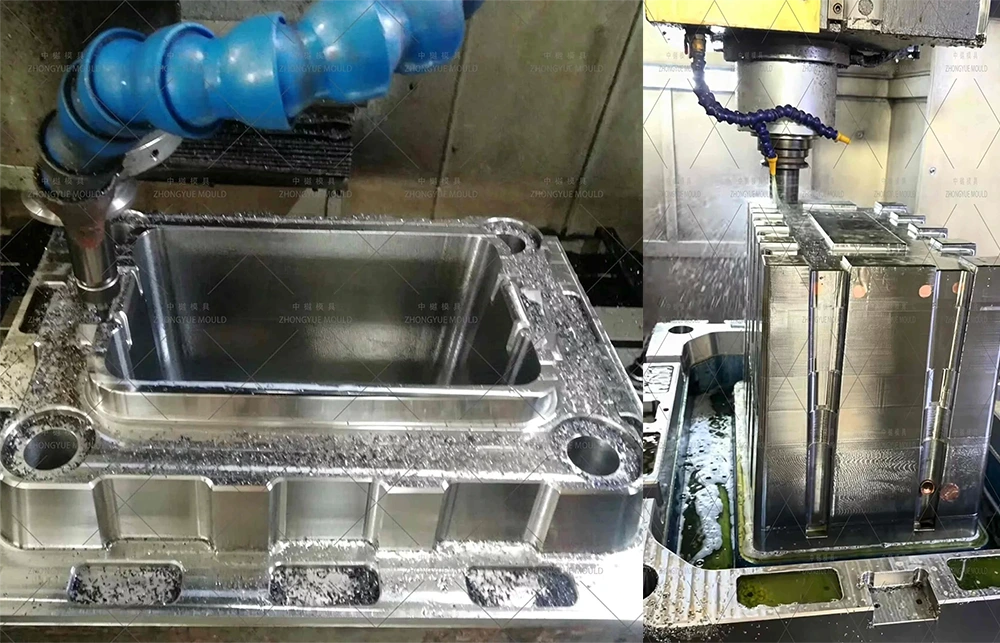

Präzisionsbearbeitung— Hochgeschwindigkeits-CNC-Schrupp-/Schlichthohlraum und Kern; Tiefloch-Schallwandbohren; handpassender BeCu-Scharniereinsatz mit Thermokontaktprüfung; polnischer Scharniersteg SPI A2/B1; Aussparung für Maschinenetiketten und Durchgangslöcher für Originalitätsösen.

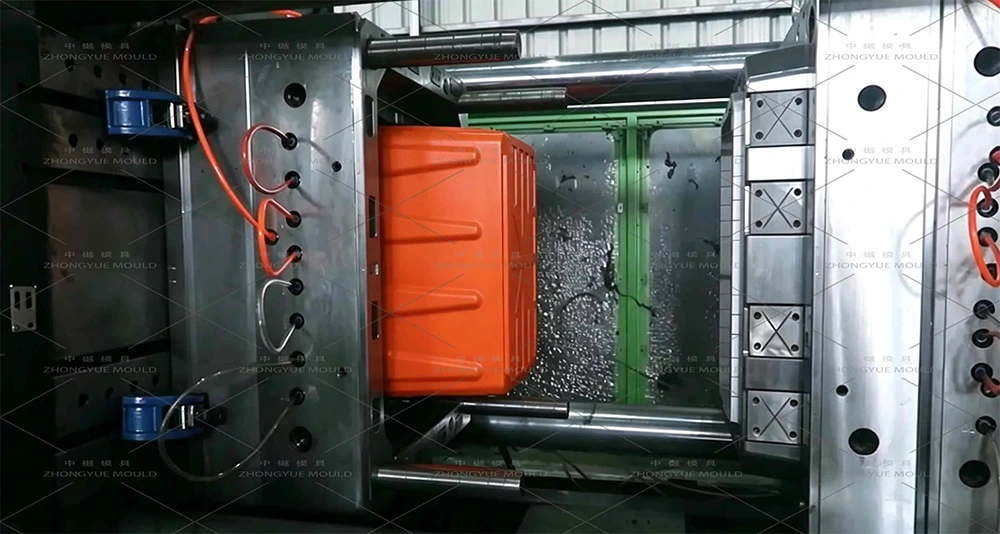

Montage und T1-Testversion— Betrieb auf einer hauseigenen Maschine mit spezifiziertem PP (MFR gemäß Ihrer Spezifikation); Erstellen Sie ein vollständiges Mustermuster. Führen Sie einen Scharnierfaltentest durch (manuelles/mechanisches 50k+-Ziel), überprüfen Sie die Verschachtelungshöhe (Ziel ≤80 mm für 600×400), den Sitz der Stapellippe am Beispiel unten und die Qualität der Anschnittrückstände. Liefern Sie ein Testvideo + Muster + CMM-Bericht.

Korrektur und endgültige Genehmigung— Passen Sie den Kühlstrom/die Entlüftung bei Bedarf an; Lieferung in begasungsfreiem Hochleistungskoffer mit Gussformhandbuch, Ersatzteilen (Auswerferstifte, BeCu-Einsatz als Verbrauchsmaterial erhältlich), Stahlzertifikaten.

Kundendienst— 1 Jahr Garantie (nicht künstlich hergestellt), kostenlose Ersatzteile, Fernführung zum erneuten Entlüften / Austausch des BeCu-Einsatzes.

Warum sollten Sie ZHONGYUE MOLD für Ihre Nesting-ALC-Form wählen?

Erfahrung mit Euro-Container-Formen— 21L/46L/56L/67L 600×400 und 400×300 verschachtelbare ALC-Formen, selbst gebaut; vertraut mit Krokodildeckel- und Einzelklappengeometrien

Nesting Interference DFM + Beratung zur Scharnierermüdung— Wir simulieren Nester mit 10 Ebenen in 3D, überprüfen den Eingriff der Stapellippen und empfehlen PP-MFR (8–12) und die Dicke des Scharnierstegs für eine Faltlebensdauer von über 50.000 Jahren

BeCu-Scharnierzonen-Expertise— Mäßige Kühlung (nicht zu kalt), um die Duktilität des PP zu erhalten; Thermokontakt während der Montage überprüft

Strenge Qualitätskontrolle und transparenter Fortschritt— Wöchentliche Bearbeitungsfotos, T1-Musterfreigabe (Verschachtelungshöhenprüfung + Scharnierfalttest) vor dem Versand

Erfahrung exportieren— Formen werden nach Europa (Diskussion zur EN 840-Fußabdruckkompatibilität), Nord- und Südamerika, Südostasien und in den Nahen Osten versendet

1 Jahr Garantie + Austauschbare BeCu-Scharniereinsätze

Häufig gestellte Fragen – Ineinander verschachtelbare stapelbare Box mit angebrachter Deckelform

F: Welches PP-MFR empfehlen Sie für die beste Lebensdauer der Scharniere?

A: MFR 8–12 g/10 Min. (Copolymer PP) ist ideal für Integralscharniere – behält die Faltfestigkeit bei (mehr als 50.000 Zyklen ohne weiße Spannungsrisse). MFR 12–18 ist verwendbar, aber die Scharnierlebensdauer verkürzt sich; MFR >20 wird für die Scharnierzone nicht empfohlen.

F: Wie viel Platz wird durch die Verschachtelung gespart?

A: Typische verschachtelte Höhe = 75–90 mm (im Vergleich zur vollen Höhe 220–365 mm) → 60–75 % Volumenreduzierung im leeren Zustand. Wir entwerfen und überprüfen in einer 3D-Verschachtelungssimulation (10–12 verschachtelte Kisten), um einen Abstand von ≥1,5 mm (Ziel: 2 mm) zu gewährleisten – kein Verkeilen.

F: Krokodildeckel (mit zwei Klappen) vs. Deckel mit einer Klappe – gibt es Unterschiede in der Form?

A: Beide verwenden den gleichen 1×1-Hohlraum, wodurch Körper+Deckel+Scharnier entsteht. Der Krokodildeckel hat eine Mittelrippe und manchmal einen kleinen losen Einsatz oder einen flachen Schieber für die Hinterschneidung des Riegels – wir nehmen dies in DFM auf. Funktionell verriegeln die Krokodildeckel zentral und verhindern ein versehentliches Öffnen besser.

F: Können Sie manipulationssichere Siegellöcher und Etikettenhalter hinzufügen?

A: Ja – Standard bei den meisten ALC-Formen: Ösen mit einem Durchmesser von 4–5 mm für Einwegdichtungen und 4-seitig versenkte Etikettenschilder (~80 x 40 mm) im Hohlraumdesign ohne Aufpreis enthalten (sofern keine Sondergröße gewünscht).

F: Was benötigen Sie für ein Angebot?

A: 2D-Zeichnung (PDF/DWG) + 3D-Modell (STP/IGS/X_T) ODER klare Fotos mit Maßangaben (L×B×Vollhöhe, verschachtelte Höhe, Volumen, Wandstärke, Scharnierstegdetails, falls bekannt). Teilen Sie uns den PP-Typ mit, den Sie verwenden möchten (MFR), das Jahresvolumen, den Stellflächenstandard (400×300 oder 600×400) und den Deckeltyp (Einzelklappe/Krokodil).

Fordern Sie ein Angebot für Ihre stapelbare Schachtel mit angebauter Deckelform an

Senden Sie Ihre Nesting ALC 2D-Zeichnung + 3D-Modell (oder Beispielfotos mit detaillierten Abmessungen: äußere/innere L×B×H, verschachtelte Höhe, Wandstärke, Scharniersteg, falls angegeben) und Projektanforderungen. Teilen Sie uns PP MFR und den Deckelstil mit, den Sie verwenden werden. ZHONGYUE MOLD stellt innerhalb von 24 bis 48 Arbeitsstunden ein kostenloses Nesting-Interference DFM + Kommentar zur Scharnierermüdung + Zusammenfassung der Moldflow-Kühlung + formelles Angebot zur Verfügung.

Kontaktieren Sie uns jetzt, um Ihr Euro-großes Nestable-Behälter-Spritzgussprojekt zu starten!

Wie wickeln wir das Projekt ab?
