Innen- und Außenverkleidungen von Kraftfahrzeugen – wie A/B/C-Säulenverkleidungen, Fensterrahmenleisten, Türgurtverkleidungen und Einstiegsleisten – bestimmen nicht nur die optische Qualität des Fahrzeugs, sondern wirken sich auch direkt auf die Karosserieabdichtung und die Montagegenauigkeit aus. Da diese Teile in der Regel lang und dünnwandig sind und auf der Rückseite über komplexe Rastnasen oder Befestigungslaschen verfügen, ist das herkömmliche Spritzgießen sehr anfällig für Verformungen, Durchbiegungen und sichtbare Einfallstellen. Daher wird eine hohe Präzision verwendetForm für Automobilverkleidungenist die Grundvoraussetzung für die Sicherstellung der Maßhaltigkeit und die Verkürzung der Produktionszykluszeiten.
Nachfolgend finden Sie die wichtigsten technischen Spezifikationen der von hergestellten AutomobilverkleidungsformenTaizhou Zhongyue Mold Co., Ltd., organisiert für eine schnelle Beschaffungsreferenz:
| Parameter / Artikel | Spezifikationen und Optionen |

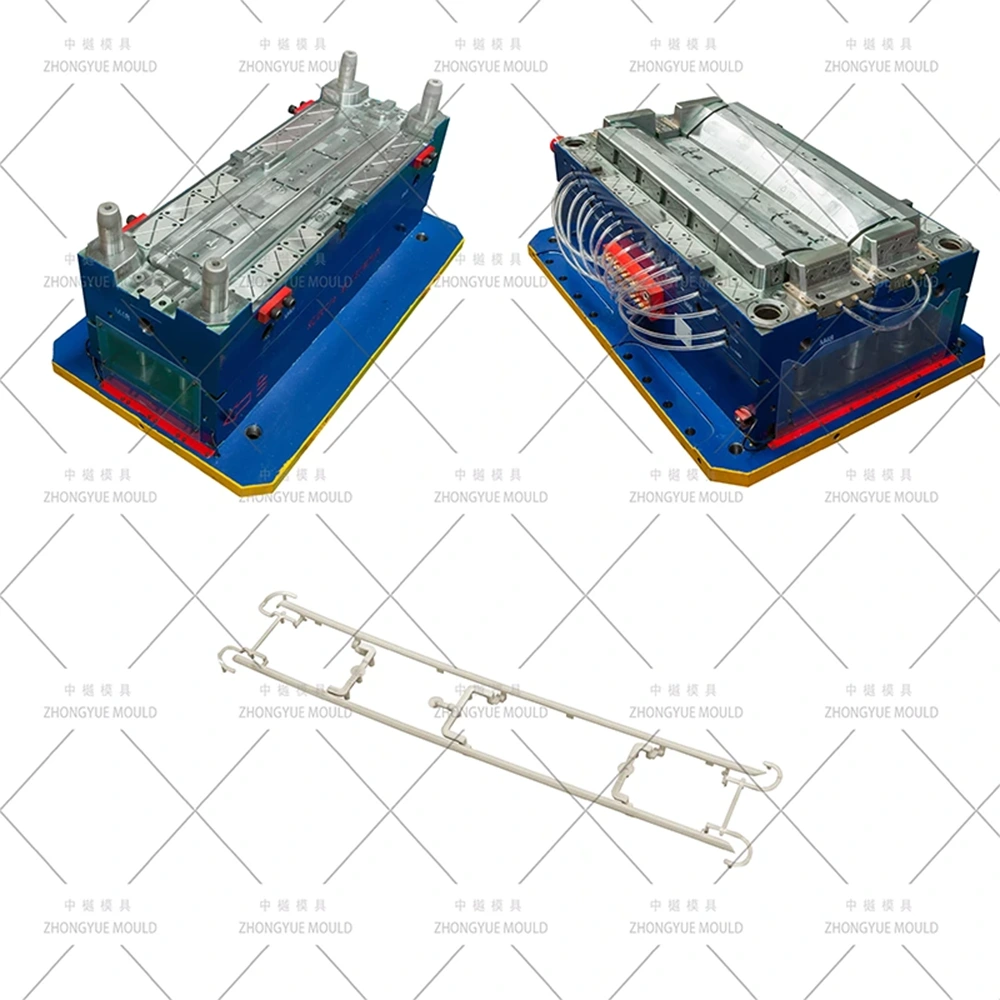

| Formname | Spritzgussform für Kfz-Zierleisten/Zierleisten (Form für Kfz-Zierleisten) |
| Hohlraumstahl | 718H (HRC 33–38) oder 2738HH für die Texturierung; S136 (HRC 48–52) für Spiegelchrom |
| Kernstahl | 718H, P20 oder H13 (nitriert) |
| Rutschen und Lifter | H13 nitrierter oder SKD61 Werkzeugstahl |
| Formbasisstandard | LKM, DME, HASCO oder selbst entworfener Standard (Gewicht: 0,8 t – 3,5 t) |
| Hohlraumkonfiguration | 1×1 (einzelne Kavität), 1+1 (symmetrisches Paar links/rechts), 2+2 oder 4 Kavitäten |
| Läufersystem | Balanced Cold Runner (Y-Zweig) oder Hot Runner (YUDO/Synventive Open Drop) |
| Gating-Typ | Verstecktes U-Boot-Tor (latent), Fan-Tor oder Hot-Drop-Direkttor auf der Rückseite |
| Auswurfsystem | Auswerferstifte + kleine Winkelheber + hydraulische Mini-Schiebemechanismen |
| Oberflächenbeschaffenheit | Hohlraum VDI 27–36 matte Ledernarbung / MT-Struktur; S136 SPI A1/A2 Hochglanzpolitur |
| Formpolymere | PP-T20 (mit Talk gefüllt), ABS, PC+ABS, TPO (außen schwarz), ABS in Beschichtungsqualität |
| Design-Software | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Toleranzprofil | Allgemein: ±0,05 mm; Clipabstand: ±0,1 mm; Durchbiegung: ≤0,3–0,5 mm pro 500 mm Länge |
| Produktionsvorlaufzeit | 30–50 Tage (von der Genehmigung des 3D-Formentwurfs bis zu T1-Testmustern) |
Um die natürlichen geometrischen Schwachstellen langer, dünner Automobilverkleidungsteile anzugehen, müssen spezifische strukturelle Designmaßnahmen umgesetzt werden:
• Symmetrische Multi-Cavity-Layouts: Bei den meisten Automobilverkleidungen handelt es sich um symmetrische linke und rechte Teile (z. B. die A-Säulen auf der Fahrer- und Beifahrerseite). Die Verwendung eines 1+1-Kavitäten-Layouts in Kombination mit einem ausgewogenen kalten Y-Zweig oder einem Hot-Drop-Anguss gewährleistet identische Füllzeiten und gleichmäßige Einspritzdrücke in beiden Kavitäten.
• Verstecktes U-Boot-Gating:Um ein einwandfreies sichtbares Erscheinungsbild (A-Oberfläche) ohne Angussreste zu gewährleisten, verwendet die Form U-Boot-Anschnitte oder latente Anschnitte. Diese werden am Innenflansch oder an den hinteren Strukturrippen angebracht und sind so konzipiert, dass sie sich bei der Formtrennung automatisch selbst abscheren.
• Fortschrittliche Hebe- und Schiebemechanismen:Verkleidungsteile enthalten Dutzende struktureller Schnappbefestigungsvorsprünge auf der Rückseite. Die Form verfügt über Mini-Winkelheber und hydraulische Schieber aus nitriertem H13-Stahl, um diese komplexen Hinterschneidungen reibungslos zu reinigen, ohne Schleifspuren oder Verformungen der Teile zu verursachen.
• Präzise Schrumpfungskompensation:Materialien wie Polypropylen mit 20 % Talk (PP-T20) weisen gerichtete Schrumpfungsschwankungen auf (~0,8–1,3 % in Fließrichtung und ~1,0–1,5 % in Querrichtung). Die Abmessungen des Formhohlraums werden während des Entwurfs ungleichmäßig skaliert, um eine langfristige Längsverbiegung zu verhindern.
• Zonenweise Kühlkreisläufe:Eine unausgeglichene Kühlung führt bei schlanken Teilen zu starkem Verzug. Die Form verfügt über tiefe unabhängige Kühlkanäle (∅6–10 mm) entlang der Länge des Hohlraums, ergänzt durch Einsätze aus Berylliumkupfer (BeCu) in der Nähe dicker Montagevorsprünge, um die Wärmeableitung zu beschleunigen.
Automobilverkleidungenerfordern je nach Standort und ästhetischer Funktion spezielle Kunststoffharze und darauf abgestimmte Formenstahl-Oberflächenbehandlungen:
• Matt strukturierte Innenkomponenten:Teile wie A-/B-/C-Säulenverkleidungen und Einstiegsleisten erfordern einen geringen Glanz und Kratzfestigkeit. Diese werden typischerweise aus PP-T20 oder ABS geformt. Für den Formhohlraum wird vorgehärteter 718H- oder 2738HH-Stahl gewählt, um optimal auf chemisches Säureätzen oder Lasertexturieren zu reagieren und eine Ledernarbung VDI 27–36 zu erzielen. Entformungsschrägen müssen großzügig geöffnet werden (mindestens 1,5° je VDI-Klasse), um ein Scheuern beim Auswerfen zu vermeiden.
• Außenteile in Hochglanz und Chrom:Teile wie Fenstereinfassungen oder Kühlergrillakzente bestehen aus TPO, PC+ABS oder ABS in Beschichtungsqualität. Hierzu sind Hohlräume aus durchgehärtetem S136-Edelstahl erforderlich, die manuell auf einen SPI A1/A2-Spiegelglanz poliert wurden. Jeder mikroskopisch kleine Hohlraum im Stahl wird nach dem Galvanisieren vergrößert, sodass eine erstklassige Reinheit des Stahls und ein spezielles Polieren im Reinraum erforderlich sind.
Bevor ein Werkzeugstahlblock geschnitten wird, werden digitale Validierungsprüfungen durchgeführt, um Konstruktionsfehler und technische Änderungen im Spätstadium zu minimieren:
DFM-Rezension (Design for Manufacturability).
In dieser Phase werden die Konstanz der Wandstärke (optimalerweise 2,0–3,0 mm für automatisches Trimmen), die Zugänglichkeit, die Platzierung der Trennfugen und die Hubabstände des Hebers bewertet, um potenzielle Einfallstellen oder Fehlschüsse frühzeitig zu erkennen.
Moldflow-Simulationsanalyse
1. Simuliert die Ausbreitung der Schmelzfront, um die besten Angusspositionen zu ermitteln und Luftfallen und Schweißnähte zu verborgenen hinteren Flanschen zu verschieben.
2. Berechnet die Anforderungen an die Schließkraft, um Trennfugengrate bei langen Injektionen mit hohem Druck zu vermeiden.
3. Führt eine volumetrische Schrumpfungs- und Durchbiegungsanalyse durch, um Durchbiegungstendenzen vorherzusagen, sodass Konstrukteure Gegenverformungsanpassungen direkt auf die Formgeometrie anwenden können.
Unser Fertigungsumfang deckt das gesamte technische Spektrum gängiger Innen- und Außenverkleidungsprofile für Kraftfahrzeuge ab:
| Komponententyp | Gängige Substrate | Schwerpunkt primärer Formenbau |
| A-/B-/C-Säulengarnitur | PP-T20, ABS | 1+1 L/R-Hohlraumanordnung; einheitliche VDI-Mattlederstruktur; komplexe Clip-Nabenheber; verstecktes Sub-Gating. |
| Fensterrahmenverkleidung | Äußeres TPO, Chrom-ABS | Hohlraumblöcke S136; ultrapräzise Trennliniensteuerung zur Vermeidung von Graten; abriebfester Stahl für TPO-Formulierungen. |
| Abnutzungs-/Trittplatte | PP+EPDM, ABS | Strapazierfähige Texturgravur; ausgewogene Kühlung für Übergänge von dicken zu dünnen Rippen; Konfigurationen mit 1+1 oder 2 Kavitäten. |
| Helle Akzente im Kühlergrill | ABS in Beschichtungsqualität | SPI A1 Spiegelpolierkavität; bedenkenlose Läuferwege; minimale Hilfslinien; Einzelkavitätenaufbauten. |
| Dachreling/Windschutzscheibenverkleidung | TPO, PP+EPDM-T20 | Schlanke Dünnbandstabilisierung; mehrere Kühlzonen zur Vermeidung von Durchbiegungen; Präzise Ausrichtung für eine perfekte Anpassung der Körperlücke. |
Gegründet im Jahr 2015,Taizhou Zhongyue Mold Co., Ltd.ist ein chinesischer Hersteller und Lieferant von High-Tech-Spritzgussformen mit Sitz in Huangyan, Taizhou, Provinz Zhejiang – weithin bekannt als die „Formenstadt Chinas“. Unsere moderne Produktionsstätte umfasst eine Fläche von über 10.000 Quadratmetern.
Angetrieben von unserer Kernphilosophie „Qualität macht die Zukunft, Fokus schafft Professionalität“ bietet Zhongyue umfassende End-to-End-Lösungen, einschließlich Design und Herstellung von Kunststoffformen, Unterstützung bei der Produktentwicklung und Spritzguss für die Massenproduktion. Wir verfügen über eine äußerst stabile technische Abteilung, in der über 70 % unserer Kerntechniker über mehr als 10 Jahre direkte Branchenerfahrung verfügen. Das Unternehmen verfügt über eine Qualitätsmanagement-Zertifizierung nach ISO 9001 und betreibt Hochgeschwindigkeits-CNC-Bearbeitungszentren, Präzisions-Erodiermaschinen und Koordinatenmessgeräte (CMM), um die strengen Exportwerkzeugstandards internationaler Tier-1-Autoteilezulieferer und OEMs zu erfüllen.
Zhongyue Mould wendet bei jedem ein strenges Meilensteinmanagement anForm für AutomobilverkleidungenProjekt:
1. Projektstart und DFM-Überprüfung (Tage 1–3): Technische Überprüfung der Teiledaten, Festlegung von Trennlinien, Anschnittpositionierung und Folienlayouts, gefolgt von der Bereitstellung eines umfassenden DFM-Berichts.
2. Moldflow- und 3D-Strukturdesign (Tage 4–12): Durchführung von Spritzgusssimulationen zur Optimierung von Füllmustern. Generierung vollständiger 3D-Baugruppenmodelle (UG NX / CATIA) für die Endabnahme durch den Kunden.
3. Präzisionswerkzeugbearbeitung (Tage 13–35): Durchführung von Hochgeschwindigkeits-CNC-Schruppen und Schlichten, Tieflochbohren für Kühlwasserleitungen, Erodieren für feine Clip-Aussparungen und abschließende spezielle VDI-Texturierung oder S136 manuelles Spiegelpolieren.
4. T1-Formversuch und Dimensionsvalidierung (Tage 36–42): Durchführung des ersten Formversuchs auf unseren hauseigenen Spritzgusspressen. Aufnahme von Live-Probenahmevideos, Erstellung eines vollständigen CMM-Abmessungsberichts und Versand kostenloser T1-Kunststoffproben per Expresskurier an den Kunden.
5. Formenoptimierung und Exportverpackung (Tage 43–50): Implementierung kleinerer Anpassungen basierend auf der Probenüberprüfung. Auftragen von Rostschutzbeschichtungen, Verpacken der Form in einer begasungsfreien Holzkiste für den Export und Versand zusammen mit technischen Schaltplänen und einem 5 %igen Ersatzteilpaket nach Maß.
F1: Kann Ihre Fabrik sowohl linke (L) als auch rechte (R) symmetrische Verkleidungsteile in einer einzigen Form herstellen?
A: Ja. Die meisten symmetrischen Säulenverkleidungen, Einstiegsleisten und Fensterbrüstungsverkleidungen sind in einer 1+1-Hohlraumkonfiguration (oder 2+2 für kleine Streifen) konzipiert. Dies gewährleistet identische Zykluszeiten, Materialeigenschaften und Farbkonsistenz zwischen beiden Teilen und verdoppelt gleichzeitig die Produktionsleistung pro Schuss.
F2: Wie verhindern Sie, dass sich lange, schlanke Zierleisten aus Kunststoff nach dem Auswerfen verziehen oder verbiegen?
A: Wir wirken einer Durchbiegung entgegen, indem wir bereits in der Entwurfsphase umfassende Moldflow-Warp-Analysen durchführen. Wir wenden eine ungleichmäßige Schrumpfungsskalierung basierend auf der spezifischen Harzsorte (z. B. PP-T20) an und integrieren mehrere unabhängige, zonierte Kühlkreisläufe (Leitbleche und Blasen), um die thermische Kontraktion im Kern und in der Kavität auszugleichen.
F3: Welchen Werkzeugstahl empfehlen Sie für hochglänzende, verchromte Außenverkleidungsteile?
A: Wir empfehlen ausschließlich durchgehärteten Edelstahl S136 (wärmebehandelt auf HRC 48–52). S136 bietet die erforderliche Materialdichte und Korrosionsbeständigkeit, um einen makellosen SPI A1/A2-Spiegelglanz zu erzielen und stellt sicher, dass die Formteile nach dem Galvanisieren frei von Lochfraß oder Oberflächenwellen bleiben.
F4: Welchen Grad an Transparenz bieten Sie Käufern während der Werkzeugherstellungsphase?
A: Wir pflegen eine klare Tracking-Kommunikation. Projektingenieure liefern wöchentlich detaillierte Fortschrittsberichte, unterstützt durch hochauflösende Fotos und Videos der aktiven Bearbeitungsschritte. Für T1/T2-Formversuche unterstützen wir Live-Video-Streaming-Links, damit Ihr Team den Test- und Auswurfprozess in Echtzeit beobachten kann.
F5: Was ist Ihr Standardgarantie- und Komponenten-Supportpaket für Exportformen?
A: Wir bieten eine umfassende 1-Jahres-Garantie sowie zertifizierte Werkzeuglebensdauergarantien (z. B. mindestens 500.000 Schuss für 718H-Stahl). Darüber hinaus versenden wir jede Form kostenlos mit einem zusätzlichen 5 %-Paket kritischer Ersatzteile (einschließlich Auswerferstifte, Hebefedern und interne Dichtungen), um Produktionsausfälle zu vermeiden.
• Spezialisierte Automotive-Kompetenz:Jahrelange nachgewiesene Erfahrung in der Entwicklung großer Stoßstangen, Instrumententafelbaugruppen, Säulenverkleidungen und optisch ansprechender, heller Streifen.
• Integrierte Inhouse-Fertigung:Alle Phasen – von der DFM-Generierung und Moldflow-Simulationen bis hin zur CNC-Bearbeitung, dem Polieren und dem Trail-Molding – werden unter einem Dach ausgeführt, um Kosten und Durchlaufzeiten zu kontrollieren.
• Zertifizierte Lieferkettenintegrität:Wir beziehen rückverfolgbare, zertifizierte Werkzeugstähle (wie Original-LKM, ASSAB oder Groeditz) und Heißkanalkonfigurationen (YUDO, Synventive), die durch Materialzertifizierungen abgesichert sind.
• Exportkonforme Logistikunterstützung:Wir liefern vollständig konforme, begasungsfreie Holzkisten, technische Schaltpläne in englischer Sprache, detaillierte Bedienungsanleitungen für Formen und rückverfolgbare Wärmebehandlungsprotokolle.
Ein konstruiertes, hochpräzisesForm für Automobilverkleidungenbringt makellose kosmetische Ästhetik mit langfristiger mechanischer Zuverlässigkeit bei der Massenproduktion in Einklang.Taizhou Zhongyue Mold Co., Ltd.kombiniert fortschrittliche technische Systeme, eine spezialisierte Huangyan-Werkzeuginfrastruktur und strenge Qualitätsüberprüfungsprotokolle, um Ihre Montagelinien vor häufigen Gussfehlern wie Graten, Verwerfungen und Einfallstellen zu schützen.
Sind Sie bereit, Ihr nächstes Automobilformprogramm zu optimieren? BitteKontaktieren Sie unsSenden Sie noch heute Ihre 3D-Modelle für Ausstattungskomponenten und die angestrebten Jahresmengen. Unser Engineering Desk liefert innerhalb von 24 bis 48 Arbeitsstunden eine umfassende DFM-Prüfung und ein formelles, wettbewerbsfähiges kommerzielles Angebot. Lassen Sie uns gemeinsam Ihre Fertigungspräzision steigern.
-
