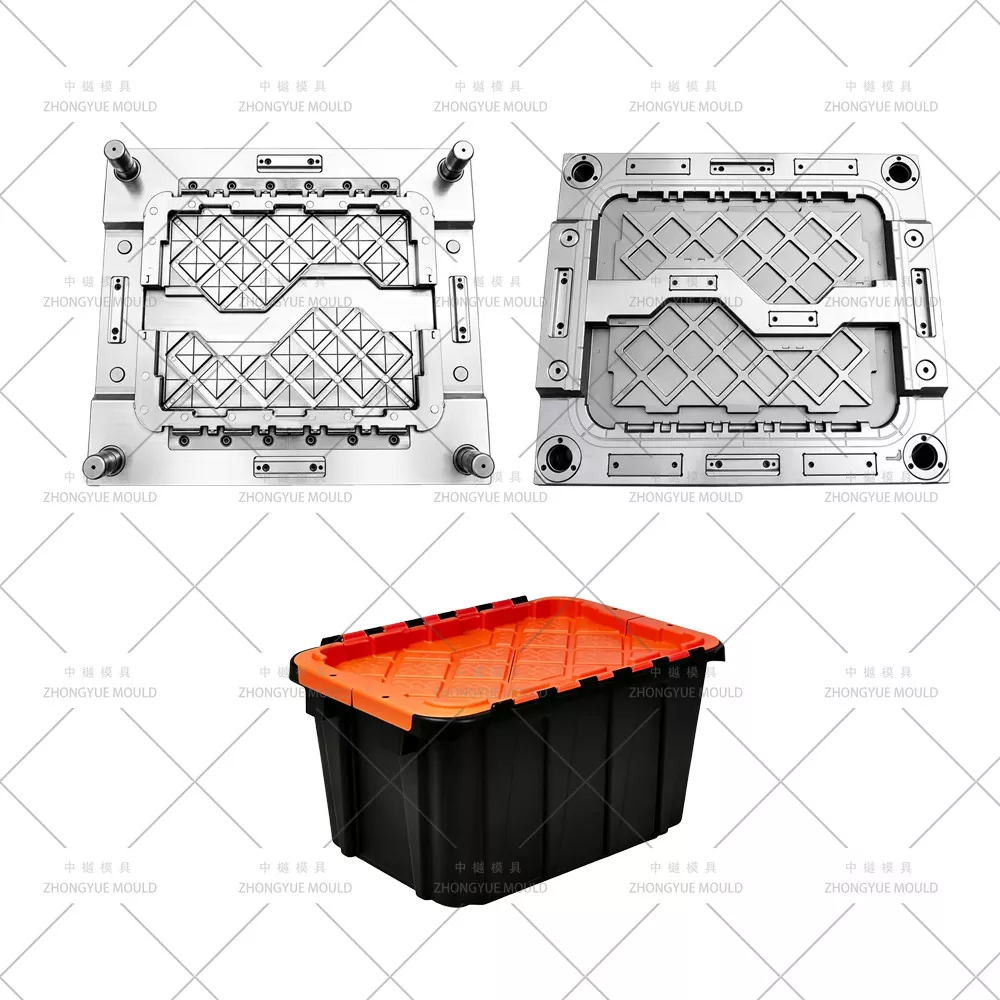

Stapelbare Aufbewahrungsbox mit angebrachter Deckelform

Nestbare stapelbare Aufbewahrungsbox mit angehängter Deckelform – Einsatzaustausch-Euro-Behälter mit angehängtem Deckel / Nestable Tote Spritzgussformhersteller

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der ineinander verschachtelbare, stapelbare Aufbewahrungsboxen mit angebauten Deckelformen / schachtelbare, austauschbare Behälter mit integrierten PP-Scharnierdeckeln (Euro-Grundfläche 400 × 300 mm und 600 × 400 mm – 21 l / 46 l / 56 l / 67 l) an globale Einzelhandelsketten, Handelsmarken, 3PL-Logistikanbieter, Pharmahändler und Hinterzimmerbetriebe von Supermärkten liefert.

Im Gegensatz zu Standardformen mit nur einer Spezifikation verwendet unser Insert-Exchange-Formsystem eine gemeinsame Formbasis (S50C / LKM / DME Heavy Duty) mit austauschbaren Hohlraum- und Kerneinsätzen für 21L (400×300×260mm, ~1,6kg PP) und 46L/56L (600×400×265–315mm, ~2,6–3,0kg PP). Dies spart etwa 30–40 % bei Programmen mit mehreren Größen – Sie kaufen eine Basis + zwei Sätze Einsätze anstelle von zwei kompletten Formen. Alle Varianten verfügen über ein integriertes PP-Scharnier (0,25–0,4 mm Steg, mäßige Kühlung mit BeCu-Zonen zur Erhaltung der Biegeermüdungslebensdauer von mehr als 50.000 Zyklen), einen Verschachtelungskonus von 1,5–3°/Seite (verschachtelte Höhe 75–90 mm = 60–75 % Volumeneinsparung), manipulationssichere Ösen und an vier Seiten versenkte Etikettenhalter.

Von 21-Liter-Einbaubehältern mit aufgesetztem Deckel für den Einzelhandel, 46-Liter-/56-Liter-Eurobehältern mit aufgesetztem Deckel für die Lagerkommissionierung bis hin zu antimikrobiellen (Ag⁺/ZnO) PP-Behältern für Pharmazeutika/Lebensmittel bieten wir eine vollständige DFM-Abdeckung für die Überprüfung von Niststörungen (10 hoch, ≥2 mm Abstand), Farb-Masterbatch-Flussanalyse zur Vermeidung von Streifen auf flachen Deckeloberflächen und poröse Stahlbelüftung für antimikrobielle / Kohlenstoffadditiv PP.

Spezifikationen der Kunststoff-Spritzgussform für Aufbewahrungsboxen:

Machen Sie Ihr nächstes Kunststoff-Aufbewahrungsbox-Formprojekt zum Strahlen!

Was ist eine stapelbare Schachtel mit aufgesetztem Deckel (Insert-Exchange-Version)?

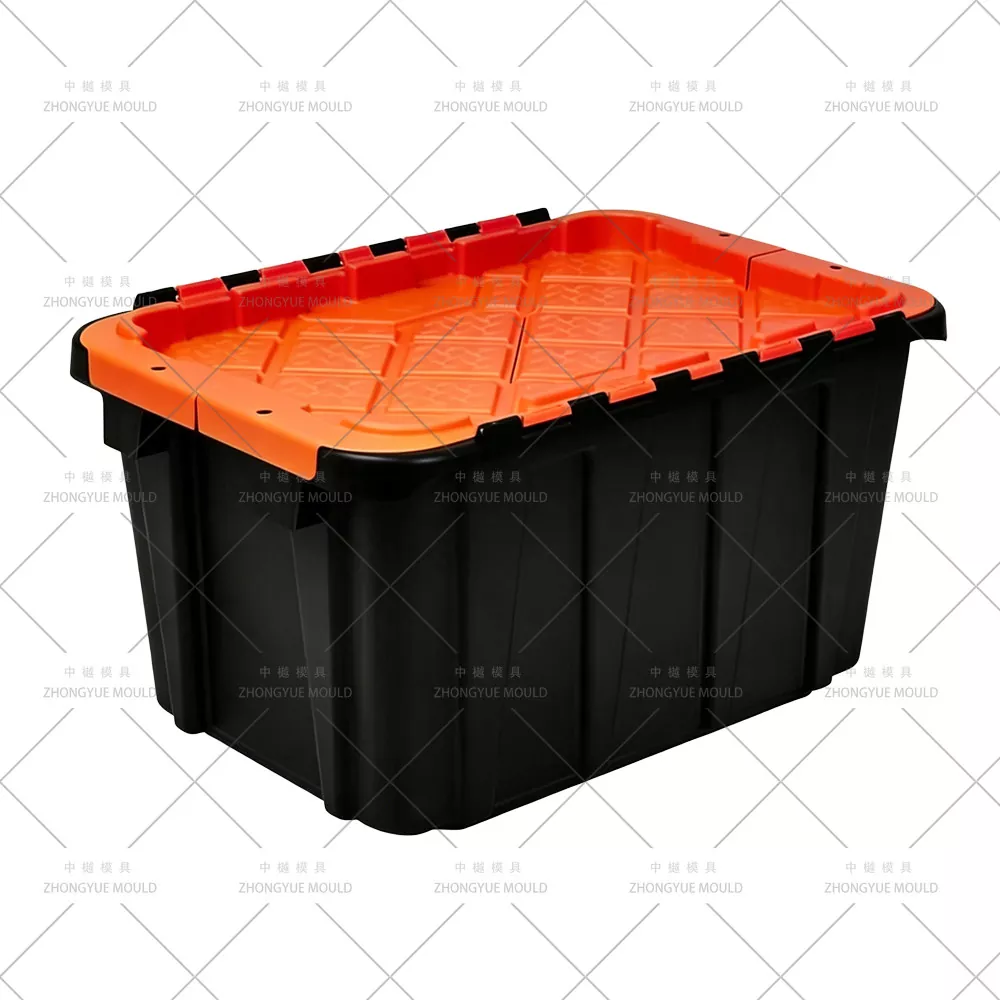

Eine stapelbare Nesting-Box mit angebautem Deckel ist ein einteiliger spritzgegossener Behälter: Boxkörper + „Krokodil“- oder Einzelklappendeckel mit zwei Klappen + integrierter PP-Scharniersteg – alles in einem einzigen Schuss (1×1 Hohlraum). Unsere Version fügt austauschbare Hohlraum-/Kerneinsatzblöcke innerhalb einer gemeinsamen Hauptformbasis hinzu, sodass Sie sowohl die 400×300-Serie (21L) als auch die 600×400-Serie (46L–67L) produzieren können, indem Sie nur Einsätze austauschen (30–45 Minuten Umstellung).

Schlüsselkennungen im Vergleich zu früheren Artikeln:

Insert-Exchange-Mold-System— gemeinsames Polster, geführte Einsatzkassetten, die durch Passstifte fixiert und mit Sechskantschrauben gesichert werden; Wiederholgenauigkeit ±0,05 mm.

Antimikrobiell/ESD-PP-kompatibel— Poröse Entlüftungseinsätze (Sinterstahl) in den letzten Füllzonen, um Verbrennungen beim Betrieb von Ag⁺/ZnO oder kohlenstoffhaltigem PP zu verhindern.

Schneller Farbwechsel DFM— Balanced Runner (oder Hot-Tip pro Einsatz), Flow-Leader-Analyse gewährleistet gleichmäßige Pigmentverteilung; Anschnittposition optimiert, um Schweiß-/Schmelzlinien auf der breiten Deckeloberseite zu verbergen.

Dynamischer Stack-Test DFM-Check— Garantierte Ebenheit des oberen Flansches von ±0,2 mm; Simulierter 5-fach-Stapel bei Nennlast (25 kg dynamisch / 100 kg statisch gemäß Euro-ALC-Standard – Web 3/14) im DFM-Bericht.

RFID-Tasche / Aussparung für die Ultraschall-Logoplatte— Der Hohlraum umfasst eine gefräste Tasche für zukünftige RFID-Tags unter dem Deckel und einen austauschbaren Logo-Prägungs-/Prägungseinsatz.

Vor Ort wartbarer Scharniereinsatz— BeCu-Scharnierzonenblock von der Trennfläche verschraubt → verschlissenen Scharnierpoliereinsatz ersetzen, ohne den gesamten Hohlraum zu entfernen.

Wichtige Highlights des Formenbaus (Einsatzaustausch / AM-Ready Nesting ALC)

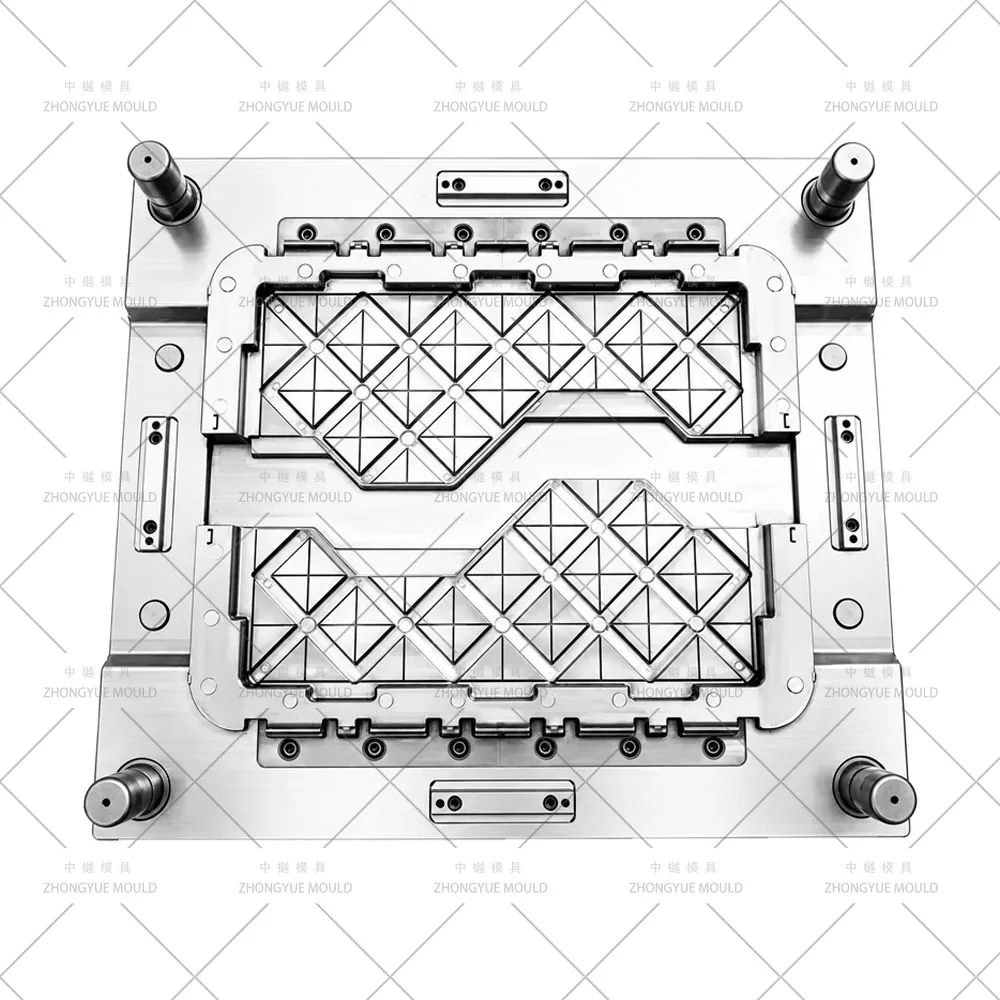

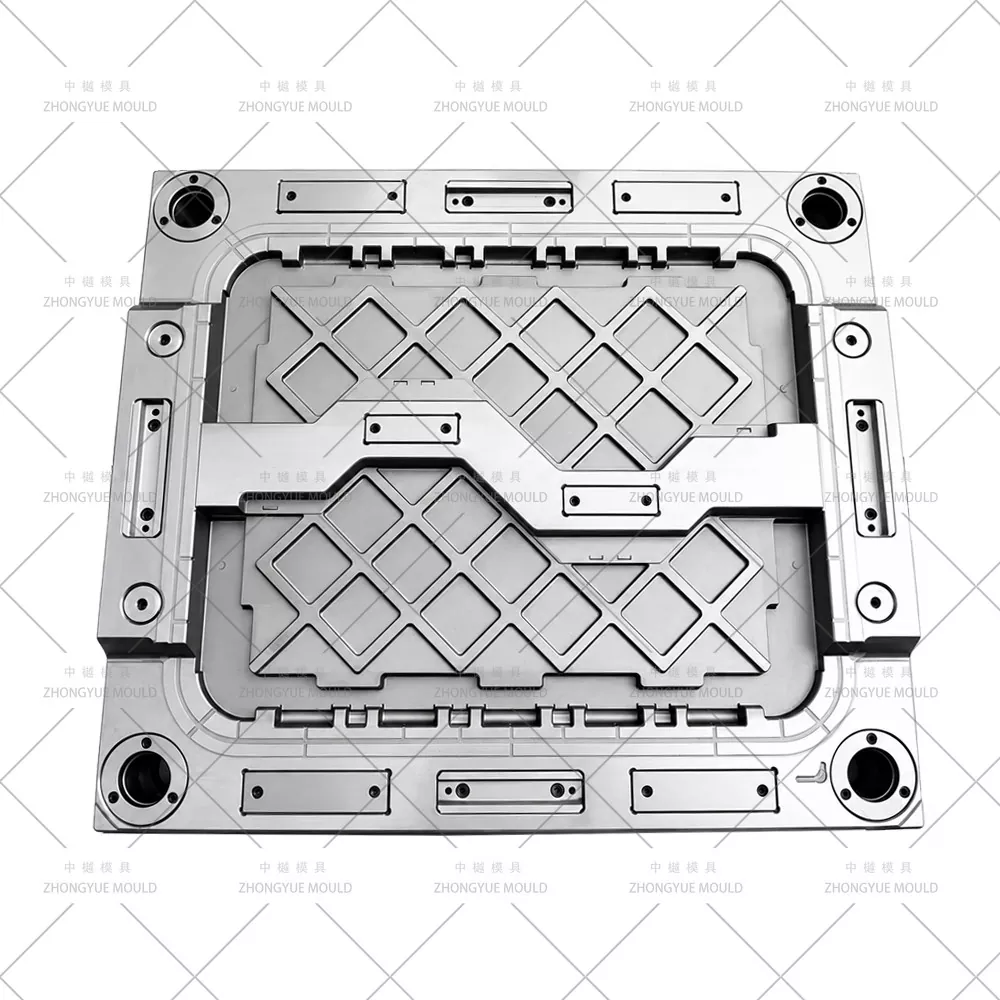

Austausch-Formbasisdesign einfügen

Master-Basis LKM/DME C-Platte + Trägerplatte, bearbeitet für geführte Einsatzkassetten (Hohlraum- und Kerneinsätze), befestigt durch Passstifte Ø20–25 mm, Befestigung über Innensechskantschrauben. Indexierte Wiederholgenauigkeit ≤0,03 mm. Verfügbare Austauschsets: 21L (400×300 Grundfläche) und 46L (600×400 Grundfläche). Optionale Angebote für Tiefziehkerneinsätze 56L/67L.

Integriertes PP-Living-Scharnier – Bahnausdünnung und moderate BeCu-Kühlung

Hohlraumscharniersteg lokal auf 0,25–0,4 mm verdünnt (typ. 0,3 mm für PP MFR 8–12) mit Übergangsradien von R0,15–0,25 mm, poliert SPI A2/B1. Der BeCu-Einsatz in der Scharnierzone läuft bei ΔT 5–6℃ (mäßiger Fluss – NICHT überkühlt!), um die molekulare Ausrichtung und Faltbeständigkeit des PP beizubehalten (mehr als 50.000 Öffnungs-/Schließzyklen). Der Scharniereinsatz ist ein austauschbarer, anschraubbarer Block von der Trennfläche aus.

Nesting Taper und 10-High-Interference-DFM

Seitenwandschräge 1,5–3°/Seite (Innen- und Außendurchmesser gleich, um die Wand im verschachtelten Zustand konstant zu halten). Wir simulieren 10 verschachtelte Leergutbehälter in 3D → überprüfen, ob der Mindestabstand ≥2 mm (empfohlen ≥1,5 mm) zwischen verschachtelten Wand- und Basisvorsprüngen/-rippen beträgt. Angestrebte Nesthöhe: 75–90 mm (21L–67L-Bereich) = 60–75 % Volumenreduzierung.

Antimikrobielle/ESD-PP-Belüftung (poröse Stahleinsätze)

Für antimikrobielles Ag⁺/ZnO- oder kohlenstoffhaltiges ESD-PP: gesinterte poröse Stahlentlüftungseinsätze (10–20 μm Poren) in der letzten Füllzone (Deckelkrone und tiefe Kernschulter) + 0,01–0,015 mm Trennlinienentlüftungen → verhindern Brandflecken durch Additivpartikel. Entlüftungseinsätze sind zum Reinigen/Austauschen von der Außenseite der Form aus zugänglich.

Color-Masterbatch Flow & Streak Prevention DFM

Das Tor ist auf dem Innenflansch des Deckels oder dem Innenflansch des Kastenoberteils positioniert – Reste sind von der Außenseite verdeckt; Durchflusslänge pro Hohlraum ausgeglichen. Wir führen eine Moldflow-Füller- und Farbstoffspurensimulation durch, um zu bestätigen, dass auf der sichtbaren Oberfläche des Deckels keine Schweiß-/Verschmelzungslinie vorhanden ist. Empfehlen Sie die MB-Ablassrate (1–2 %) und die Drehzahl der Schraubenwiederherstellung, um Spreizungen/Streifen auf großen, satinierten Flächen zu vermeiden.

Ebenheit des oberen Flansches ±0,2 mm und Prüfung des Stack-Lippen-Eingriffs

Oberer Flansch auf Ebenheit ±0,2 mm bearbeitet; Die Aussparung der Stapellippe greift in den darunter liegenden Deckel der Box ein (bei voller Stapelung). DFM überprüft die Stapellippentiefe im Vergleich zum Deckelbezugspunkt, um ein Wackeln auf einem 5-fach beladenen Stapel gemäß Euro-ALC-Referenz zu verhindern (statische Last 100 kg, dynamische 25 kg – Bahn 3/14).

Manipulationsöse und 4-seitige Etikettenaussparung

Eingeformte Ø4–5 mm Durchgangslöcher (Ösen) für Einweg-Sicherheitsplomben; Versenkte 80×40-mm-Etikettenplaketten (4 Seiten, Schräge ≥2°, Kehlung R0,5 mm) für Klebe-/Siebdrucketiketten – keine zusätzlichen Werkzeugkosten, es sei denn, es handelt sich um Sondergrößen.

Versteckter Unteranschnitt am oberen Innenflansch des Deckels/Bx

Ø1,2–1,8 mm U-Boot-Torschere sauber am inneren, nicht sichtbaren Flansch; Tor NIEMALS durch den Scharniersteg führen (schlechte Ausrichtung und Verbrennungsgefahr). Kaltkanal-Y-Abzweig pro Einsatz oder Hot-Tip (YUDO/SYNVENTIVE 1-Tip) optional.

BeCu-Bodenradius + zentrale Leitblechkühlung

Kern: Ø10–12 mm Schallwand; Hohlraumbodenradius: BeCu-Einsatz; Scharnierzone: separater BeCu-Einsatz mit moderiertem ΔT. 2–3 isolierte Stromkreise; ΔT Einlass–Auslass ≤4℃ (Kern), 5–6℃ (Scharnierzone OK).

Anwendungen von Insert-Exchange-Nesting-ALCs (21L und 46L/56L/67L)

Unser Herstellungs- und Validierungsprozess (Insert Exchange Nesting ALC Mold)

Verschachtelung + MB Flow + AM-Vent DFM-Überprüfung – Analysieren Sie die Wand (1,8–2,8 mm), den Scharniersteg 0,25–0,4 mm mit Radien, die Verschachtelungskonizität 1,5–3°/Seite, die Farb-MB-Absenkung und die Anschnittposition, um Schweißnähte an der Deckeloberseite zu vermeiden. Simulieren Sie 10-hohe Nestinterferenzen (≥2 mm Abstand) und Füllfluss mit Farbstoffspur. Für AM/ESD-PP: Geben Sie poröse Entlüftungsstellen an. Kostenloser DFM-Bericht.

Master-Basis- und Einsatzkassettenbearbeitung – CNC-Schrupp-/Schlichthohlraum- und Kerneinsätze bis ±0,02 mm; handpassender BeCu-Scharniereinsatz mit Thermokontaktkontrolle; Aussparungen für Maschinenetiketten und Originalitätsösen; Poröse Entlüftungseinsätze installiert und mit Luft auf Durchfluss getestet.

Montage und T1-Testversion (beide Einlagensätze) – Ausführung auf einer hauseigenen Maschine mit spezifiziertem PP (MFR gemäß Ihrer Spezifikation). Produzieren Sie Proben aus 21L- und 46L-Einsätzen (Wechselzeit aufgezeichnet). Prüfung: Scharnierfaltentest (manuell/mechanisch 50k+-Ziel), Nesthöhe (Ziel ≤80 mm für 46L), Ebenheit des oberen Flansches ±0,2 mm, Qualität der Anschnittrückstände. Liefern Sie ein Testvideo + Muster + CMM-Bericht.

Korrektur und endgültige Genehmigung – Passen Sie den Kühlstrom/die Entlüftung bei Bedarf an; Schiffshauptbasis + Einsatzkassetten in separaten, gekennzeichneten, begasungsfreien Koffern mit Gussformhandbuch, Ersatzteilen (Auswerferstifte, BeCu-Scharniereinsatz als Verbrauchsmaterial erhältlich, poröse Entlüftungsersatzteile).

Kundendienst – 1 Jahr Garantie (nicht von Menschenhand hergestellt), kostenlose Ersatzteile, Fernführung für den Einsatzwechsel und BeCu/Belüftungsaustausch.

Warum sollten Sie ZHONGYUE MOLD für Ihre Nesting-ALC-Form für den Einsatzaustausch wählen?

Einsatzaustausch und Euro-ALC-Erfahrung in mehreren Größen – Wir haben Formen mit gemeinsamer Basis für 21L(400×300)+46L(600×400)-Nestbehälter mit austauschbaren Hohlraum-/Kernkassetten gebaut – Sie sparen 30–40 % im Vergleich zu zwei vollen Formen.

Erweitertes DFM: Nesting-Interferenz + MB-Fluss + AM/ESD-Entlüftungsplanung – Wir simulieren 10er-Nester, verhindern Farb-Masterbatch-Flussstreifen und spezifizieren poröse Stahlentlüftungen für antimikrobielles/kohlenstoffgefülltes PP vor Stahlschnitten.

Austauschbarer BeCu-Scharniereinsatz (an der Trennfläche angeschraubt) – Abgenutzte Polierzone des Scharniers kann in wenigen Minuten ausgetauscht werden, ohne den Hohlraum zu entfernen; verlängert die Werkzeuglebensdauer wirtschaftlich.

Strenge Qualitätskontrolle und transparenter Fortschritt – Wöchentliche Bearbeitungsfotos, T1-Muster aus beiden Beilagensätzen, Scharnierfalttest und Überprüfung der Nesthöhe vor dem Versand.

Exporterfahrung – Formen werden nach Europa (EN 840-Fußabdruckdiskussion), Nord- und Südamerika, Südostasien und in den Nahen Osten geliefert.

1 Jahr Garantie + Ersatz-BeCu-Scharniereinsätze/poröse Entlüftungseinsätze erhältlich

Häufig gestellte Fragen – Nestbare stapelbare Box mit angebrachtem Deckel (Einsatzaustauschform).

F: Was ist ein Insert-Exchange-Mold-System und warum sollte ich es verwenden?

A: Eine robuste Formbasis + austauschbare Hohlraum-/Kerneinsatzkassetten für verschiedene Größen (z. B. 21L 400×300mm und 46L 600×400mm). Sie zahlen für eine Basis + zwei Einsatzsätze anstelle von zwei kompletten Formen – das spart ca. 30–40 % Investitionskosten. Umstellung ca. 30–45 Minuten durch Lösen der Klemmschrauben und Austausch der Dübeleinsätze.

F: Können Sie antimikrobielles PP (Silber-/Zinkionen-Masterbatch) oder ESD-PP verwenden?

A: Ja. Diese Zusatzstoffe können bei unsachgemäßer Entlüftung Brandflecken verursachen. Wir entwickeln Entlüftungseinsätze aus gesintertem porösem Stahl in den letzten Füllzonen + tiefere Entlüftungsöffnungen in der Trennlinie → verhindern Spreizungen/Verbrennungen. Das Reinigungsintervall für die Entlüftungsöffnungen vermerken wir im Werkzeughandbuch.

F: Wie verhindern Sie Farbstreifen auf großen, flachen Lidflächen?

A: Wir führen eine Moldflow-Füller- und Farbstoffspurensimulation entsprechend der Ablassrate Ihres Farbmasterbatchs durch (typ. 1–2 %). Der Anschnitt ist am Innenflansch (versteckt) mit ausgeglichener Durchflusslänge positioniert; Wir stellen sicher, dass auf der sichtbaren Oberfläche des Deckels keine Schweißnaht/Schmelzlinie erscheint. Es werden auch Ratschläge zu Schneckendrehzahl und Gegendruck gegeben.

F: Welches PP-MFR empfehlen Sie für die beste Lebensdauer der Scharniere in dieser Form?

A: MFR 8–12 g/10 Min. (Copolymer PP) für Integralscharnier – behält die Faltbeständigkeit (über 50.000 Zyklen) ohne weiße Spannungsrisse. MFR 12–18 ist verwendbar, aber die Scharnierlebensdauer verkürzt sich; MFR >20 wird für die Scharnierzone nicht empfohlen.

F: Was benötigen Sie für ein Angebot?

A: 2D-Zeichnung (PDF/DWG) + 3D-Modell (STP/IGS/X_T) JEDER gewünschten Größe (z. B. 21L + 46L) ODER klare Fotos mit Maßangaben (äußere/innere L×B×H, Wandstärke, verschachtelte Höhe, falls bekannt, Scharnierstegspezifikation, falls vorhanden). Teilen Sie uns PP-Qualität (MFR), Jahresvolumen, Farb-MB-Prozentsatz mit und ob eine antimikrobielle/ESD-Version benötigt wird.

Fordern Sie ein Angebot für Ihre stapelbare Aufbewahrungsbox mit angebrachter Deckelform (Insert Exchange System) an.

Senden Sie Ihre verschachtelten ALC 2D/3D-Zeichnungen (für jede Größe – z. B. 21L 400×300 und 46L 600×400) und Projektanforderungen (PP MFR, Farb-MB %, antimikrobiell/ESD ja/nein). ZHONGYUE MOLD stellt innerhalb von 24–48 Arbeitsstunden einen kostenlosen Nesting-Interference + MB-Flow + AM/ESD Vent DFM-Bericht + formelles Angebot zur Verfügung.

Kontaktieren Sie uns jetzt, um Ihr Projekt zum Austausch von Einsätzen für Nestbare Behälter mit Deckel im Euro-Format / Nesting Stackable Tote Spritzgussform zu starten!
