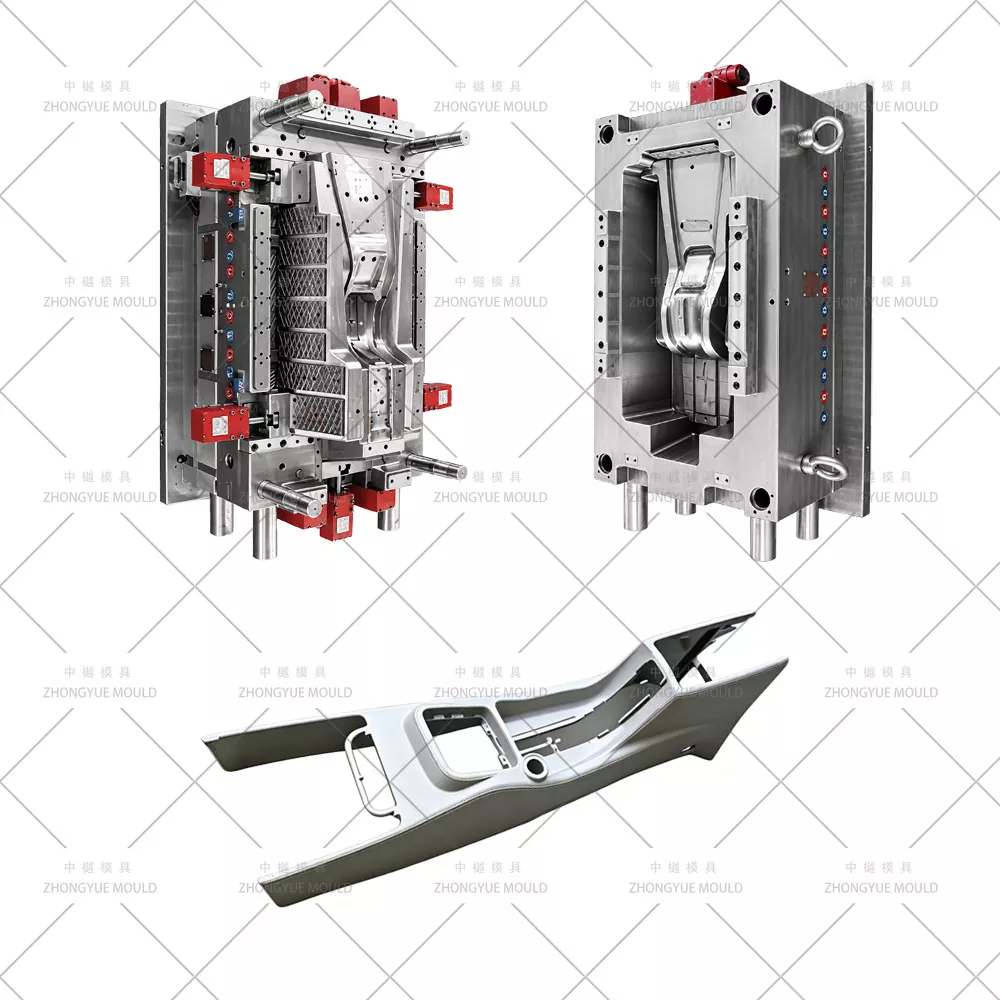

Automobil-Mittelkonsolenform

Mittelkonsolenform für die Automobilindustrie – Hersteller kundenspezifischer Mittelkonsolen-/Innenverkleidungs-Spritzgussformen für Autos

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der Spritzgussformen für die Mittelkonsole im Automobilbereich bzw. Spritzgussformen für die Mittelkonsole aus Kunststoff (Innenverkleidungsformen) an globale Tier-1-Autoteilezulieferer und Erstausrüster liefert. Die Mittelkonsole – bestehend aus der oberen Dekorplatte (mit Schaltern, USB-Anschlüssen, Schalthebelblende) und der unteren Ablage-/Behälter- und Armlehnenstruktur – ist typischerweise aus ABS, PC+ABS oder PP-T20 geformt, mit mattem Ledernarben (VDI 27–36) auf den sichtbaren Flächen und optionalen hochglänzenden Zonen in Klavierlackschwarz (S136-Spiegelglanzkavität) oder Soft-Touch-TPE/TPU-Umspritzung. Unsere Formen verfügen über Mehrwinkel-Heber für tiefe Hinterschneidungen in Lagerbehältern, hydraulische oder abgewinkelte Schieber für Lüftungsausschnitte und Aussparungen für Getränkehalter, ausgewogene Kühlung in der Nähe dicker Befestigungsvorsprünge und eine raffinierte Trennliniensteuerung für ein makelloses Innenbild.

Von oberen und unteren Baugruppen der Pkw-Mittelkonsole über breite SUV-Armlehnenbasen bis hin zu Schalthebel-/Zierblenden bieten wir eine vollständige DFM-Überprüfung und Moldflow-Simulation vor dem Stahlschneiden.

Spezifikationen:

Machen Sie Ihr nächstes Automobil-Mittelkonsolenformprojekt zum Strahlen!

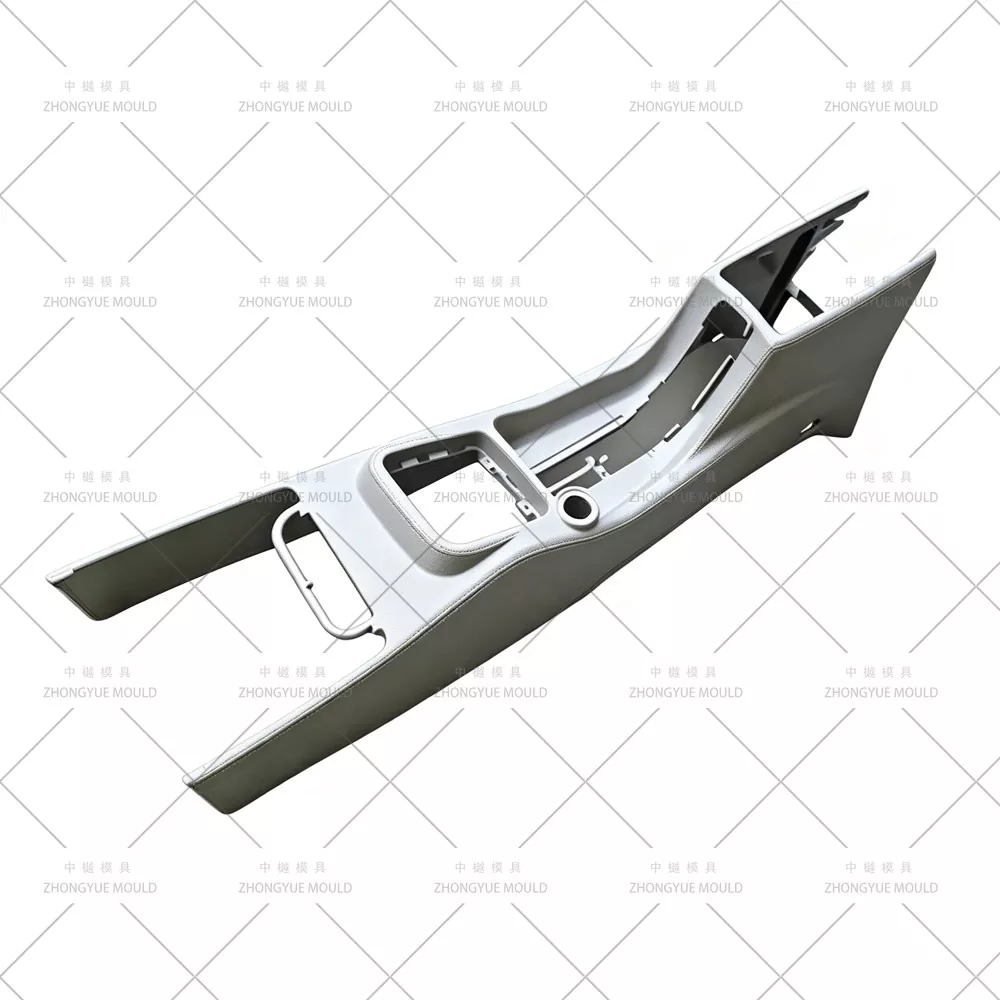

Typische Mittelkonsolen-/Innenverkleidungsteile, die wir herstellen

Wichtige Highlights des Formenbaus für Mittelkonsolenformen

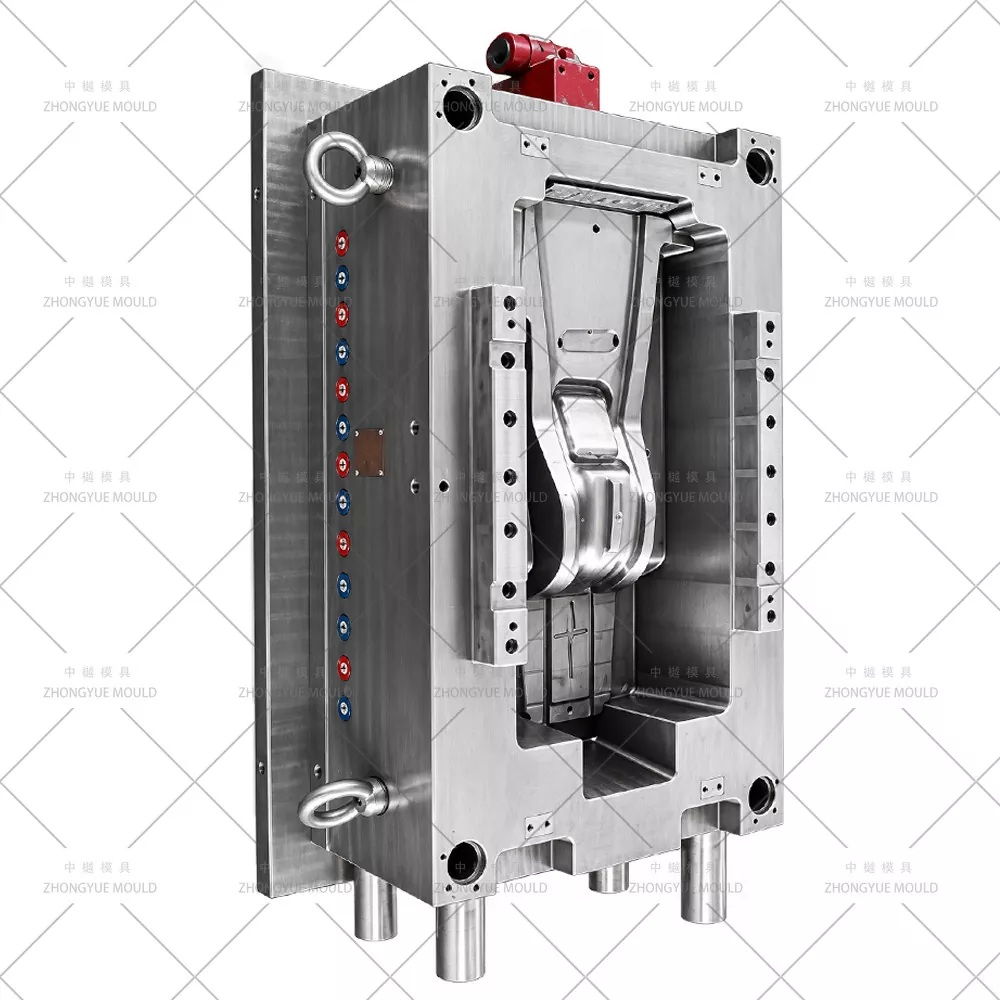

Doppelte Oberflächenveredelung in einer Form— Matte Kornzone: 718H/2738HH Hohlraum VDI 27–36 (Mold-Tech / YS-Muster), direkt geätzt; Piano-Schwarz/Chromplatte: S136 (HRC 48–52) hochglanzpoliert SPI A1/A2 mit austauschbarem Einsatz für Logo/Teilenummer.

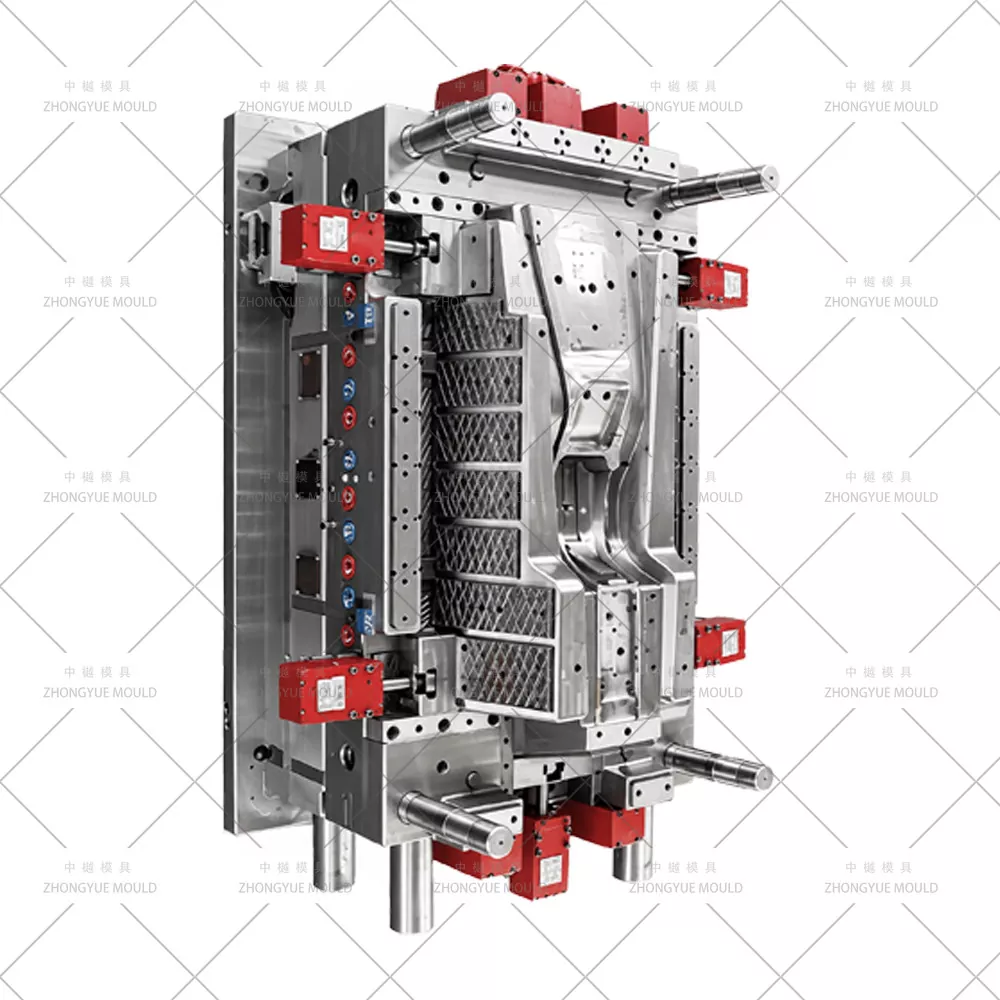

Multi-Lifter- und Schiebesystem für tiefe Unterschnitte— Heber für innere Unterschnitte des Aufbewahrungsbehälters, abgewinkelte Stiftführungen oder Mini-Hydraulik für Getränkehalteraussparung, Entlüftungstasche und USB-Ausschnitt; Schlitteninterferenz in der 3D-Montage überprüft.

Schrumpfungsausgleich für Innenkunststoffe— ABS-Schrumpfung ~0,4–0,7 %; PC+ABS ~0,5–0,7 %; PP-T20 ~1,0–1,5 %; Moldflow-geprüfte Hohlraumdimensionierung, insbesondere bei langen Dekorplatten, die zum Verziehen neigen.

Verstecktes U-Boot/Edge Gate auf nicht sichtbarem Flansch— Torreste auf dem hinteren/unteren Flansch verborgen; Kaltkanal, üblich für Einzelkavitäten-Innenformen; Heißkanal (offen oder Ventil) erhältlich für Teile mit hohem Hohlraum oder lackierte Teile, um Schweißnähte zu reduzieren.

Optimierte Kühlung für dicke Bosse und lange Platten— Ablenkblech + Bubbler + BeCu-Einsätze in der Nähe dicker Befestigungsvorsprünge und Münzfachaussparung; Mehrzonen-Temperaturregelung zur Minimierung des Absinkens auf matten Oberflächen.

Familienform-Option (obere + untere Konsole/Blende)— Bei übereinstimmenden Zykluszeiten können wir Familienformen entwerfen (Vorsicht: Einsinkgefahr bei dicken Abschnitten – fallweise über Moldflow bewertet).

Unser Formenherstellungs- und Validierungsprozess

Projektstart und DFM-Überprüfung— Analysieren Sie die Wandstärke (2,0–3,0 mm typisch), den Entformungswinkel pro Korn (≥1,5° für VDI 30+), den Heberhub für die Behälterunterschneidung, die Durchführbarkeit von Anschnitt und Auswurf; Schlagen Sie Verbesserungen zur Vermeidung von Einfallstellen/Schweißnähten auf sichtbaren matten Flächen vor.

Moldflow-Simulation (Moldflow)— Füllmuster, Position der Schweißlinie (auf verdeckten Flansch/Rückseite gedrückt), Klemmkraft, Gleichmäßigkeit der Kühlung und vorhergesagte Verformung für lange Dekorplatten.

Genehmigung des 3D-Formdesigns— Komplette Baugruppe mit Kühllayout, Hebe-/Schiebedetails mit Interferenzprüfung, Texturzonen- und Hochglanzzonendefinition, Entlüftungsstrategie.

Präzisionsbearbeitung— Hochgeschwindigkeits-CNC-Schruppen/Schlichten, Tieflochbohren zur Kühlung, Sodick/Charmilles EDM für feine Ausschnitte und Texturgravur; S136 Spiegelpolitur einsetzen.

T1-Test und Korrektur— Auf hauseigener Maschine laufen; Liefern Sie ein Testvideo + einen CMM-Abmessungsbericht + Musterteile zur Genehmigung.

Endverpackung und Versand— Begasungsfreies Gehäuse, Bedienungsanleitung für die Form, Ersatzteilliste (zusätzliche Hebefedern, Auswerferstifte), Wärmebehandlung und Stahlzertifikate.

Warum sollten Sie ZHONGYUE MOLD für Ihre Mittelkonsolenform wählen?

Erfahrung mit Formenbau im Innen- und Außenbereich von Kraftfahrzeugen— Formen für Stoßstange, Kotflügel, Türverkleidung, Armaturenbrett und Mittelkonsole im eigenen Haus gefertigt

Interner DFM- und Moldflow-Bericht— Füll-/Verzugs-/Sinkrisiken identifizieren und vor dem Stahlschneiden optimieren; Spalt/bündigen Sitz mit IP und Tunnel prüfen

Dual-Finish-Fähigkeit (Maserung + Klavierschwarz)— Hochglanzpolierter S136-Einsatz + strukturierter 718H-Hohlraum in derselben Form; Unterstützung für 2K-/Umspritzungsdesign

Strenge Qualitätskontrolle und transparenter Fortschritt— Wöchentliche Bearbeitungsfotos, CMM-Inspektion, T1-Musterfreigabe vor dem Versand

Erfahrung exportieren— Formen werden nach Europa, Nordamerika, Südamerika und Südostasien geliefert

1 Jahr Garantie auf die Form + Ersatzteilversorgung (Heber, Federn, Stifte)

Häufig gestellte Fragen

F: Können Sie sowohl die obere Dekorplatte als auch den unteren Behälter als Familienform formen?

A: Das ist möglich, wenn Zykluszeiten und Wandstärke kompatibel sind – wir bewerten den Fall von Fall zu Fall über Moldflow, da dicke untere Behälterabschnitte zu Einsenkungen führen können, wenn sie über denselben Angusskanal angespritzt werden. Zur besseren Qualitätskontrolle werden sie oft als zwei separate Formen mit einer Kavität gebaut.

F: Unterstützen Sie Piano-Black-Zonen (Hochglanz) und matte Körnung in einer Form?

A: Ja. Wir verwenden hochglanzpolierte S136-Wendeplatten (SPI A1/A2) für hochglänzende Bereiche und eine strukturierte Kavität 718H/2738HH (VDI 27–36) für matte Zonen mit klar definierten Trennlinien.

F: Welchen Heißkanal empfehlen Sie für Mittelkonsolenformen?

A: Viele Innenkonsolen verfügen über einen Kaltkanal mit verstecktem U-Boot-Tor. Für lackierte oder sehr optisch ansprechende Teile, bei denen Bindenähte entscheidend sind, können wir einen offenen oder sequentiellen Nadelverschluss-Heißkanal (YUDO/SYNVENTIVE/Mold-Master) integrieren.

F: Was benötigen Sie für ein Angebot?

A: 3D-Teilemodell (STP/IGS/X_T), Zielmaterial (ABS / PC+ABS / PP-T20), Jahresvolumen / Kavitationspräferenz (1×1 oder Familie), Plattendaten Ihrer Spritzgießmaschine, Oberflächentextur und Hochglanzzonenspezifikation, falls vorhanden.

Fordern Sie ein Angebot für Ihre Kfz-Mittelkonsolenform an

Senden Sie Ihr 3D-Modell der Mittelkonsole (STEP/IGS/X_T) und die Projektanforderungen. ZHONGYUE MOLD stellt innerhalb von 24 bis 48 Arbeitsstunden einen kostenlosen DFM-Bericht, eine Zusammenfassung des Formflusses und ein formelles Angebot zur Verfügung.
