Form für Kfz-Türverkleidungen

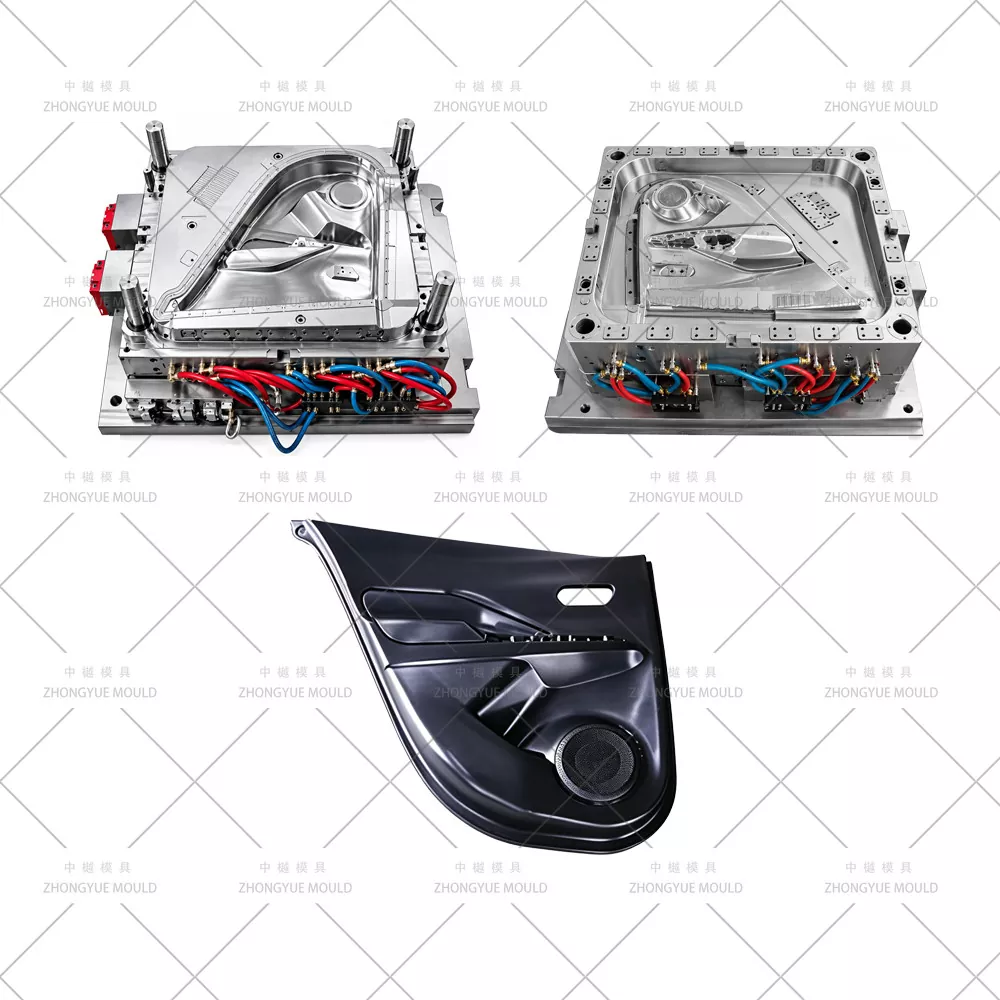

Automobil-Türverkleidungsform – Hersteller von kundenspezifischen Spritzgussformen für Autotürverkleidungen / Innentürplatten

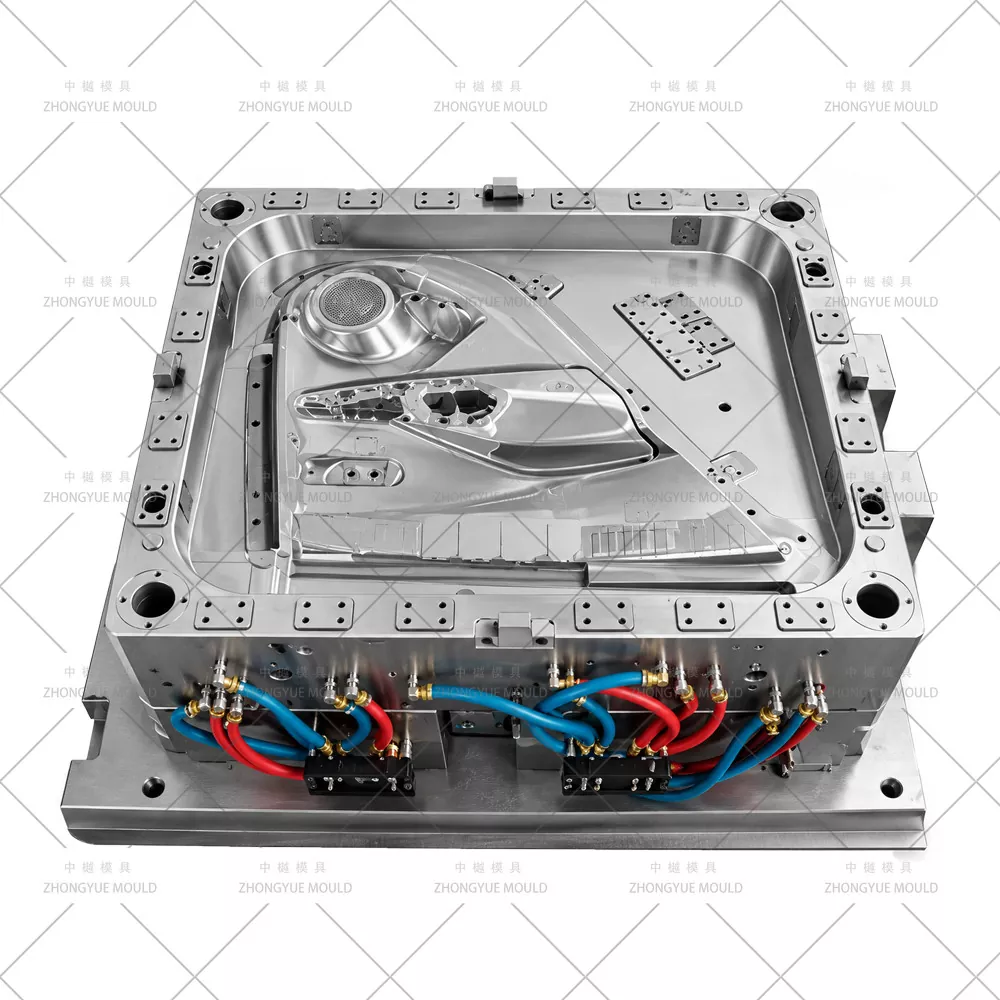

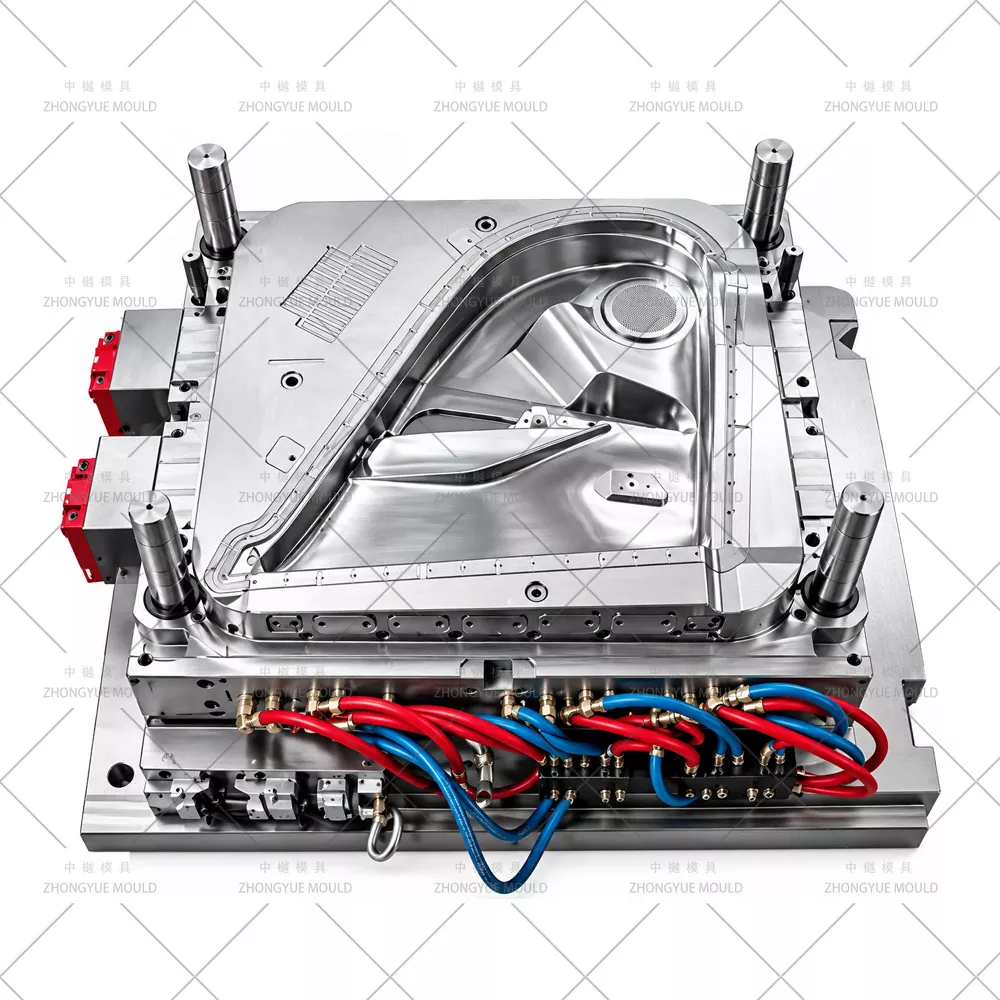

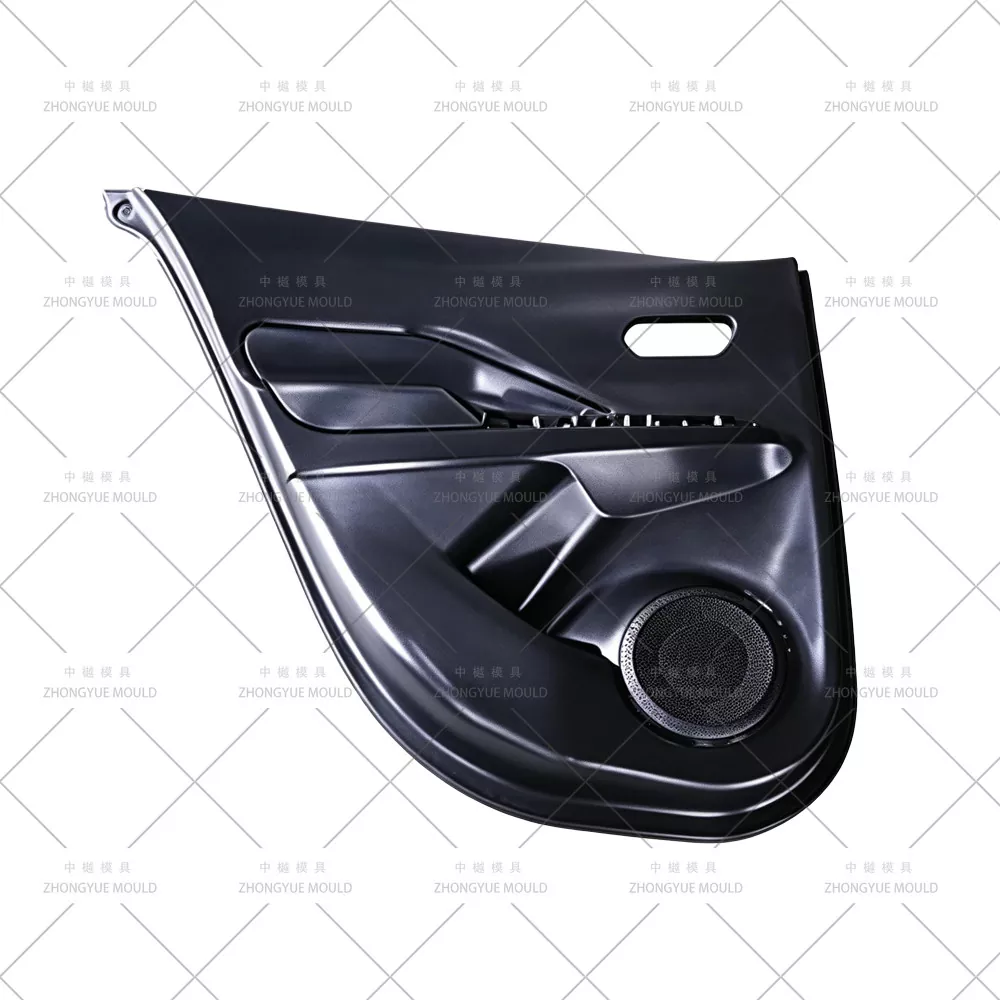

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der Spritzgussformen für Autotürverkleidungen/Kunststoff-Spritzgussformen für Autotürverkleidungen (Innentürplattenformen) an globale Tier-1-Autoteilezulieferer und OEMs liefert. In die Türverkleidung sind eine Armlehne, ein Kartenfach (Ablagefach), ein Lautsprecherring, eine Schalterblende und mehrere Clipvorsprünge mit Schnappverschluss integriert – die meisten sind aus PP+EPDM-Talk (PP-T20/T30) geformt, wobei die sichtbare A-Fläche VDI-genarbt (matte Lederstruktur) ist, und optional dekorative Einsätze in Klavierlackschwarz oder Chromoptik (ABS/PC+ABS), die separat oder als Two-Shot/Overmold geformt sind. Unsere Türverkleidungsformen verfügen über sequenzielle Nadelverschluss-Heißkanalsysteme (SVG) (6–10 Tropfen) zur Beseitigung von Schweißnähten auf der genarbten Oberfläche, mehrere hydraulische Heber/Winkelauswerferblöcke für Kartentaschen-Hinterschnitte, stickstofffederunterstütztes Auswerfen und Zonenkühlung zur Verzugskontrolle bei Platten mit einer Spannweite von 700–1100 mm.

Von Vordertürverkleidungen (L/R), Hintertürverkleidungen bis hin zu separaten Armlehnen-/Kartentaschen-Einsatzformen bieten wir eine vollständige DFM-Überprüfung und Moldflow-Simulation vor dem Stahlschneiden.

Spezifikationen:

Machen Sie Ihr nächstes Automobil-Türverkleidungsform-Projekt zum Strahlen!

Typische Türverkleidungs-/Verkleidungsteile, die wir bearbeiten

Wichtige Highlights des Formenbaus für Türverkleidungsformen

Sequential Valve Gate (SVG)-Heißkanal– YUDO / SYNVENTIVE / Mold-Master – 6–10 Tropfen mit abgestuftem Öffnen/Schließen, um Schweißnähte an den verborgenen hinteren Flansch/die innere Rippe zu drücken und so das gekörnte Erscheinungsbild der A-Oberfläche zu bewahren.

Mehrere hydraulische Heber und abgewinkelte Auswerferblöcke— 4–8+ Heber für den inneren Unterschnitt der Kartentasche und die Aussparung in der Armlehne; Stickstofffedern an großen Hebegeräten verhindern Ermüdungserscheinungen; Bei Bedarf Mini-Hydraulikzylinder für Schaltrahmenausschnitte.

Schrumpfungsausgleich für PP-Talk & ABS/PC+ABS— PP-T20-Schrumpfung ~0,8–1,3 % (MD)/1,0–1,5 % (TD); ABS ~0,4–0,7 %; Moldflow-geprüfte Hohlraumdimensionierung, insbesondere bei breiten Blechen, um Verformungen und Lücken zur Türverkleidung/A-Säule zu kontrollieren.

Matte Maserung + optionale Piano-Schwarz-/Chrom-Einsatzzone— Cavity VDI 27–36 Leder/matte Narbung (Mold-Tech / YS), direkt auf 718H/2738HH geätzt; S136 (HRC 48–52) Hochglanz-Einsatz für Hochglanz-Dekorleiste – klar unterteilte Trennfuge.

Zonenspezifische Tiefenkühlung zur Warp-Kontrolle— Schallwand Ø8–12 mm + Bubbler + BeCu-Einsätze in der Nähe dicker Clipvorsprünge und Armlehnenmontage; 4–6 isolierte Wasserkreisläufe (ΔT ≤ 3–4℃) über die linken/mittleren/rechten Zonen.

1+1 Spiegelhohlraum-Option (L+R für symmetrische Türverkleidungen)— Ausbalancierter Heißkanal oder Y-verzweigter Kaltkanal; Bei asymmetrisch gestalteten Paneelen wird in der Regel ein Hohlraum verwendet (L und R werden als passendes Paar angegeben).

Verstecktes U-Boot-Tor auf der Rückseite/Innenrippe– Torreste vollständig von der A-Fläche verdeckt; Cold Runner selten, außer bei Proto – Hot Drop bevorzugt.

Unser Formenherstellungs- und Validierungsprozess

Projektstart und DFM-Überprüfung— Analysieren Sie die Wandstärke (2,5–3,5 mm typ.), den Entformungswinkel pro Korn (≥1,5° für VDI 30+), die Hubbeeinträchtigung des Hebers für Kartentasche und Armlehne sowie die Durchführbarkeit von Tor und Auswurf. Schlagen Sie Verbesserungen für die Vermeidung von Einfallstellen/Schweißnähten auf der A-Fläche vor.

Moldflow-Simulation (Moldflow)— Füllmuster, Position der Schweißnaht (nach hinten/Flansch gedrückt), Klemmkraft, Gleichmäßigkeit der Kühlung und vorhergesagte Verformungsgröße für breite PP-Talk-Platten.

Genehmigung des 3D-Formdesigns— Vollständige Baugruppe mit Kühllayout (Zonenkreisläufe), SVG-Heißkanalausgleich, 4–8+ Heber-/Schiebedetails mit Interferenzanimation, Textur und Hochglanzzonendefinition.

Präzisionsbearbeitung— Großformatiges Hochgeschwindigkeits-CNC-Schruppen/Schlichten, Tieflochbohren zur Kühlung, Sodick/Charmilles EDM für feine Heberschlitze und Texturgravur; S136-Spiegelpolitur und VDI-Kornätzung.

T1-Test und Korrektur— Auf hauseigener Maschine laufen; Bereitstellung eines Testvideos + CMM-Abmessungsbericht + Musterteil zur Genehmigung; Überprüfen Sie den Sitz der Kartentasche und das Einrasten des Clips.

Endverpackung und Versand— Begasungsfreies Hochleistungsgehäuse, Bedienungsanleitung für die Form, Ersatzteilliste (Hebefedern, Auswerferstifte, Dichtungen), Wärmebehandlung und Stahlzertifikate.

Warum sollten Sie ZHONGYUE MOLD für Ihre Kfz-Türverkleidungsform wählen?

Erfahrung in der Automobil-Innenraumform— Türverkleidung, Kotflügel, Türverkleidung, Mittelkonsole und Türverkleidungsformen werden im eigenen Haus mit großformatiger 5-Achsen-CNC und Tieflochbohrmaschine hergestellt

Interner DFM- und Moldflow-Bericht— Füll-/Verzugs-/Sinkrisiken identifizieren und vor dem Stahlschneiden optimieren; Überprüfen Sie den Spalt/die Bündigkeit mit der Türschale und der Säule

SVG-Heißkanal- und Multi-Lifter-Expertise— YUDO/SYNVENTIVE/Mold-Master-Integration; Stickstofffederheber; abgewinkeltes Auswerferblockdesign

Strenge Qualitätskontrolle und transparenter Fortschritt— Wöchentliche Bearbeitungsfotos, CMM-Inspektion, T1-Musterfreigabe vor dem Versand

Erfahrung exportieren— Formen werden nach Europa, Nordamerika, Südamerika und Südostasien geliefert

1 Jahr Werkzeuggarantie + Ersatzteilversorgung (Heberfedern, Dichtungen, Stifte)

Häufig gestellte Fragen

F: Stellen Sie sowohl vordere als auch hintere Türverkleidungsformen her – und können links und rechts 1+1 Spiegelhohlräume sein?

A: Ja. Wir entwerfen L/R-Formen mit einem Hohlraum (üblich für asymmetrisch gestaltete Platten) und Formen mit 1+1 Spiegelhohlräumen für symmetrische Designs, um die Leistung pro Schuss zu verdoppeln. Vorder- und Rückseite werden separat angegeben, da sie sich in Größe und Ausstattung unterscheiden.

F: Welches Heißkanalsystem empfehlen Sie für Türverkleidungsformen?

A: Sequentielles Nadelverschluss-Heißkanalsystem (SVG) mit 6–10 Tropfen (YUDO/SYNVENTIVE/Mold-Master) wird dringend empfohlen – damit können Sie das Füllen stufenweise durchführen, um Schweißnähte in nicht sichtbare Bereiche zu verschieben, was für die Qualität der körnigen A-Oberfläche entscheidend ist.

F: Können Sie in einer Form eine matte Körnung UND einen klavierschwarzen Hochglanz erzielen?

A: Ja. Wir verwenden den spiegelpolierten Einsatz S136 (SPI A1/A2) für die hochglänzende Dekorzone und den strukturierten Hohlraum 718H/2738HH (VDI 27–36) für die matte Hauptplatte mit klar definierter Trennung zwischen den Zonen.

F: Was benötigen Sie für ein Angebot?

A: 3D-Teilemodell (STP/IGS/X_T), Zielmaterial (PP-T20/T30 / ABS usw.), jährliches Volumen/Kavitationspräferenz (1×1 oder 1+1), Plattendaten Ihrer Spritzgießmaschine, Oberflächentextur und Hochglanzzonenspezifikation, falls vorhanden.

Fordern Sie ein Angebot für Ihre Autotürverkleidungsform an

Senden Sie Ihr Türpaneel-3D-Modell (STEP/IGS/X_T) und Ihre Projektanforderungen. ZHONGYUE MOLD stellt innerhalb von 24 bis 48 Arbeitsstunden einen kostenlosen DFM-Bericht, eine Zusammenfassung des Formflusses und ein formelles Angebot zur Verfügung.
