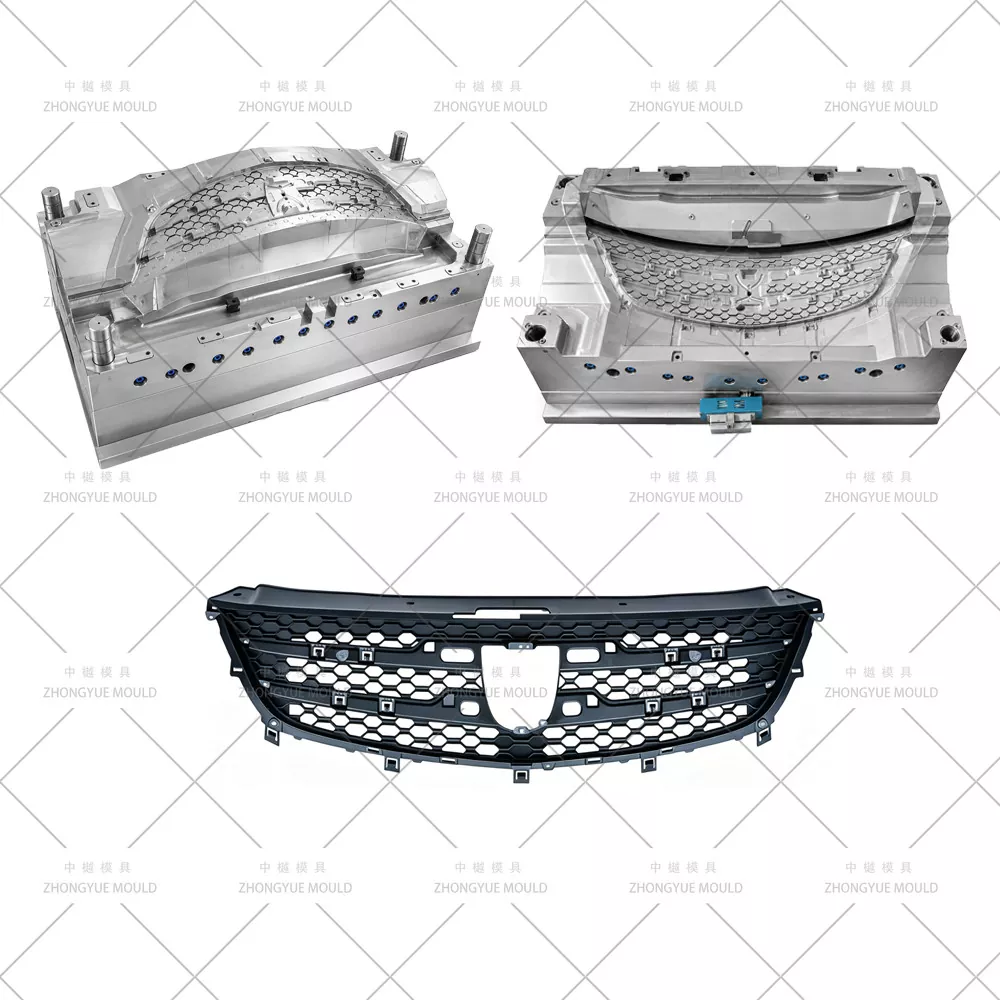

Automobil-Kühlergrillform

Automobil-Kühlergrillform – Hersteller von kundenspezifischen Auto-Frontkühlergrills / Auto-Frontgrill-Spritzgussformen

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der Automobil-Kühlergrillformen/Kunststoff-Spritzgussformen für Auto-Frontkühlergrills (Auto-Frontgrill-Formen) an globale Tier-1-Autoteilezulieferer und OEMs liefert. Der Frontgrill ist sowohl ein Markenzeichen als auch ein funktionaler Lufteinlassschutz – die meisten sind aus ABS, ASA (UV-stabil) oder PC/ABS geformt, um eine äußere Haltbarkeit zu gewährleisten, mit verchromtem Ober-/Außenrahmen (erfordert hochglanzpolierte Kavität) und mattschwarzem/strukturiertem Gitter (VDI-Körnungskavität). Unsere Kühlergrillformen verfügen über eine Multi-Slider-Entformung für Waben-/Gittermuster (5–12+ Slides), einen sequentiellen Nadelverschluss (SVG)-Heißkanal zur Minimierung von Schweißnähten auf der sichtbaren A-Fläche, Logo-Einsatzdetails und eine präzise Clip-Nabenformung für die Schnappmontage an der vorderen Stoßstange und dem Scheinwerfer.

Von luxuriösen Nieren-/Horizontalsteg-Grills im Markenstil, robusten Offroad-Gittergittern bis hin zu unteren Zusatzgittereinsätzen bieten wir vor dem Stahlschneiden eine vollständige DFM-Überprüfung und Moldflow-Simulation.

Spezifikationen der Kunststoff-Autogrillform:

Machen Sie Ihr nächstes Projekt mit Kunststoff-Autogrillformen zum Strahlen!

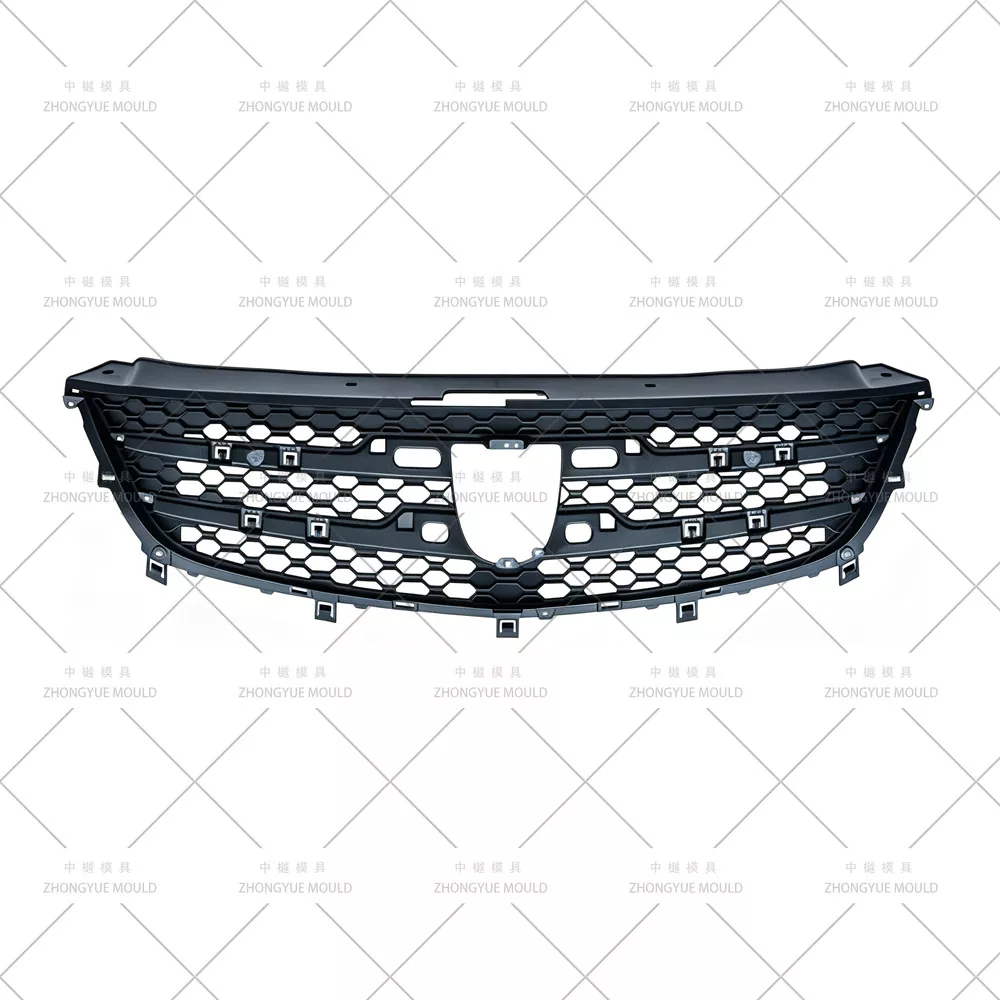

Typische Auto-Kühlergrill-/Kühlergrill-Teile, die wir bearbeiten

Wichtige Highlights des Formenbaus für Automobil-Kühlergrillformen

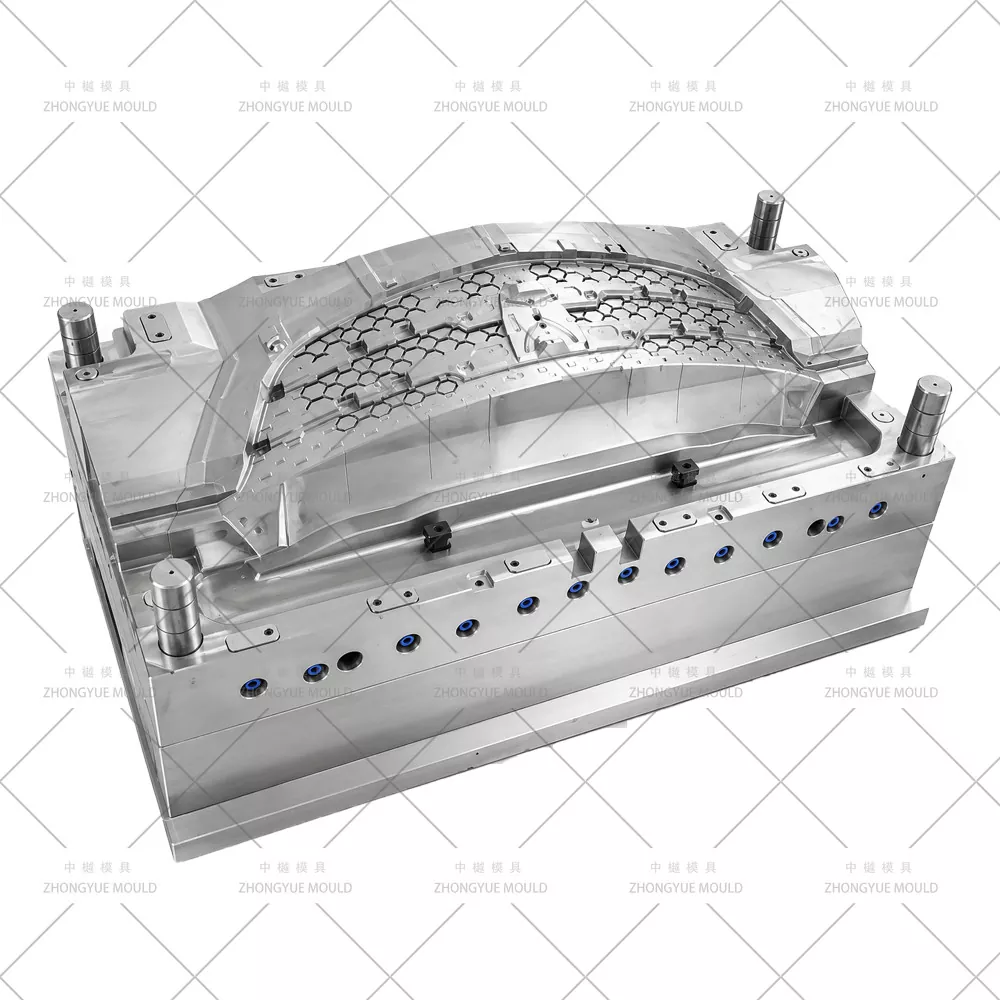

Multi-Slider-Gitter / Waben-Entformung— 5–12+ abgewinkelte Schlitten oder Heber zur Bildung horizontaler/vertikaler Stangen und sechseckiger Maschen; Gleitwinkel und Hub optimiert, um Störungen zu vermeiden; Nitrierte H13- oder SKD61-Schlitten für Verschleißfestigkeit gegen Hinterschneidungen dünner Stangen.

Sequentielles Nadelverschluss-Heißkanalsystem (SVG).— YUDO / SYNVENTIVE / Mold-Master; Durch das stufenweise Füllen werden Schweißnähte an den verdeckten Flansch/die Rückseite gedrückt. vermeidet Fließspuren auf strukturierten oder verchromten Sichtflächen.

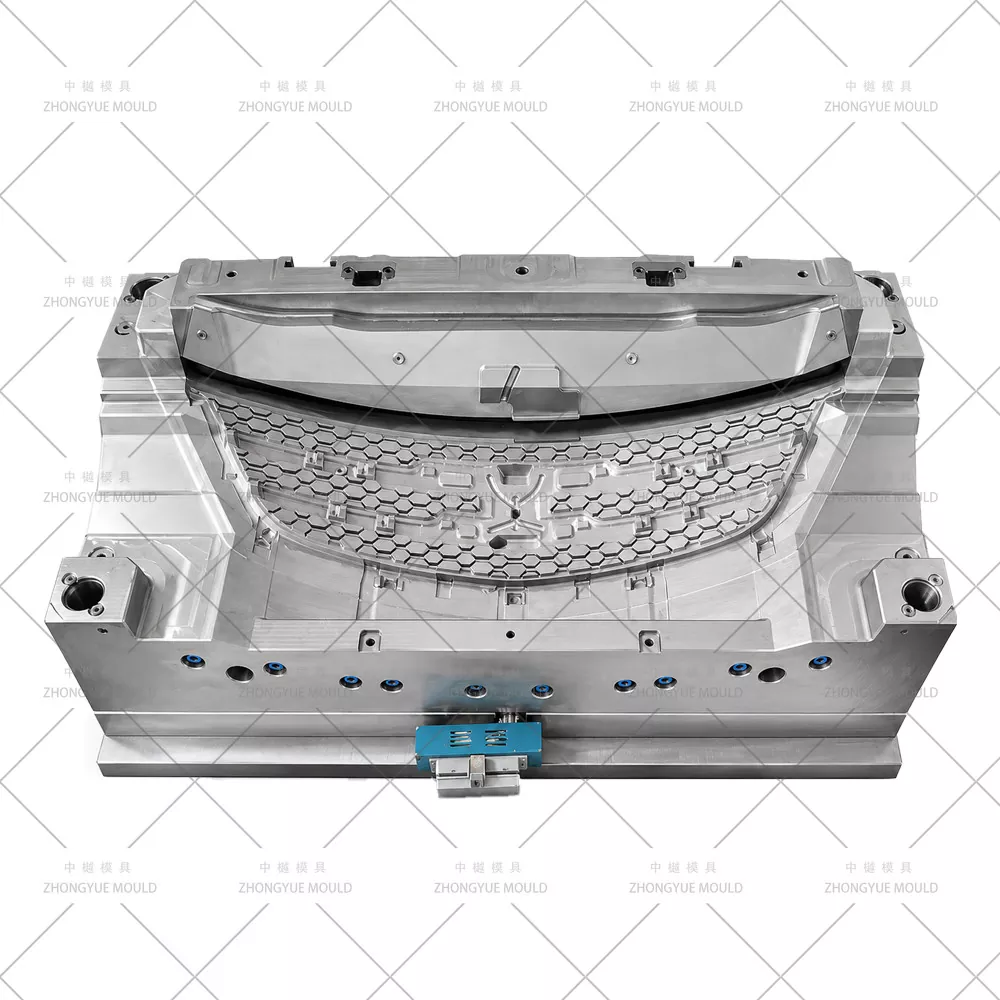

Doppelte Oberflächenveredelung in einer Form— Chromrahmenzone: S136 hochglanzpoliert (SPI A1/A2); Gitterzone: VDI 27–36 Leder/matte Narbung (Mold-Tech, YS), direkt auf die Kavität geätzt; wechselbarer Logo-Einsatz für Markenemblem.

Schrumpfungsausgleich für ABS/ASA— ABS-Schrumpfung ~0,4–0,7 %; ASS ähnlich ~0,5–0,7 %; Moldflow-geprüfte Hohlraumdimensionierung, insbesondere bei langen Stabelementen, die zu Verzug neigen.

Verstecktes U-Boot/Edge Gate auf nicht sichtbarer Seite— Anschnittreste sind auf dem hinteren Flansch oder dem inneren Vorsprung verborgen; Kaltkanaloption für Kleinserien im Ersatzteilmarkt; ggf. Hot-Drop-Direct-Gating.

1+1 Spiegelhohlraum-Option (L+R für symmetrische untere/Einsatzgitter)— Ausgewogenes Runner-/Hot-Drop-Design; Der obere Hauptgrill besteht aufgrund der Asymmetrie/des markenspezifischen Designs normalerweise aus einem einzigen Hohlraum.

Unser Formenherstellungs- und Validierungsprozess

Projektstart und DFM-Überprüfung— Analysieren Sie die Dicke der Gitterstäbe (normalerweise 2,0–3,5 mm), den Entformungswinkel an den Gleitwinkeln, die Trennlinie zwischen Chromrahmen und Gitter sowie die Machbarkeit von Anschnitt und Auswurf. Schlagen Sie Verbesserungen zur Vermeidung von Bindenähten und Einfallstellen vor.

Moldflow-Simulation (Moldflow)— Füllmuster, Position der Schweißlinie (auf verdeckten Flansch/Rückseite gedrückt), Klemmkraft, Gleichmäßigkeit der Kühlung und vorhergesagte Verformung für lange Stabelemente.

Genehmigung des 3D-Formdesigns— Vollständige Baugruppe mit Kühllayout, SVG-Heißkanalauswuchtung, Multi-Slider/Lifter-Detail mit Interferenzprüfung, Texturzone und Hochglanzzonendefinition.

Präzisionsbearbeitung— Hochgeschwindigkeits-CNC-Schruppen/Schlichten, Tieflochbohren zur Kühlung, Sodick/Charmilles EDM für feine Rasterdetails und Texturgravur; Gleitbahnschleifen.

T1-Test und Korrektur— Auf hauseigener Maschine laufen; Liefern Sie ein Testvideo + einen CMM-Abmessungsbericht + Musterteile zur Genehmigung.

Endverpackung und Versand— Begasungsfreies Gehäuse, Bedienungsanleitung für die Form, Ersatzteilliste (zusätzliche Gleitfedern, Auswerferstifte), Wärmebehandlung und Stahlzertifikate.

Warum sollten Sie ZHONGYUE MOLD für Ihre Auto-Kühlergrillform wählen?

Erfahrung mit Außenformen im Automobilbereich— Stoßfänger-, Kotflügel-, Kühlergrill- und Verkleidungsformen, die im eigenen Haus mit großformatiger 5-Achsen-fähiger CNC hergestellt werden

Interner DFM- und Moldflow-Bericht— Füll-/Verzugs-/Sinkrisiken identifizieren und vor dem Stahlschneiden optimieren; Spalt/bündigen Sitz mit Stoßstange und Scheinwerfer prüfen

Multi-Slider- und SVG-Heißkanalkompetenz— Wabengitter-Entformung, Marken-Heißkanal (YUDO/SYNVENTIVE/Mold-Master) mit Tuning-Unterstützung

Strenge Qualitätskontrolle und transparenter Fortschritt— Wöchentliche Bearbeitungsfotos, CMM-Inspektion, T1-Musterfreigabe vor dem Versand

Erfahrung exportieren— Formen werden nach Europa, Nordamerika, Südamerika und Südostasien geliefert

1 Jahr Garantie auf die Form + Ersatzteilversorgung (Schlitten, Federn, Stifte)

Häufig gestellte Fragen

F: Können Sie sowohl den oberen Hauptgrill als auch die unteren Stoßstangengittereinsätze herstellen – möglicherweise als Familienform?

A: Asymmetrische Hauptgitter bestehen normalerweise aus einem Hohlraum. Untere Einsätze oder Nebelgitter können – bei ähnlicher Größe/Zyklus – als 1+1- oder Familienform (2+2 Kavitäten) ausgeführt werden. Wir beraten Sie basierend auf Ihrem Jahresvolumen und Ihrer Maschinengröße.

F: Welchen Heißkanal empfehlen Sie für Gitterformen?

A: Für ABS/ASA-Gitter wird dringend ein sequenzieller Nadelverschluss (SVG)-Heißkanal empfohlen. Damit können Sie die Füllreihenfolge steuern, um Schweißnähte in nicht sichtbare Bereiche zu verschieben und Fließspuren zu reduzieren, was besonders wichtig für strukturierte oder verchromte Oberflächen ist.

F: Können Sie in einer Form Spiegelglanz für den verchromten Rahmen UND matte Maserung für das Gitter erzielen?

A: Ja. Wir verwenden den polierten Hohlraum S136 für die Chromrahmenzone (SPI A1/A2) und den strukturierten Hohlraum 718H/2738HH für das Gitter (VDI 27–36 oder Mold-Tech-Muster) mit klarer Trennlinie zwischen den Zonen.

F: Was benötigen Sie für ein Angebot?

A: 3D-Teilemodell (STP/IGS/X_T), Zielmaterial (ABS / ASA / PC+ABS), Jahresvolumen / Kavitationspräferenz, Plattendaten Ihrer Spritzgießmaschine, Spezifikation der Oberflächenbeschaffenheit (Spiegel- / Körnungsstandard / Logo-Anforderung).

Fordern Sie ein Angebot für Ihre Automobil-Kühlergrillform an

Senden Sie Ihr Kühlergrill-3D-Modell (STEP/IGS/X_T) und Ihre Projektanforderungen. ZHONGYUE MOLD stellt innerhalb von 24 bis 48 Arbeitsstunden einen kostenlosen DFM-Bericht, eine Zusammenfassung des Formflusses und ein formelles Angebot zur Verfügung.
