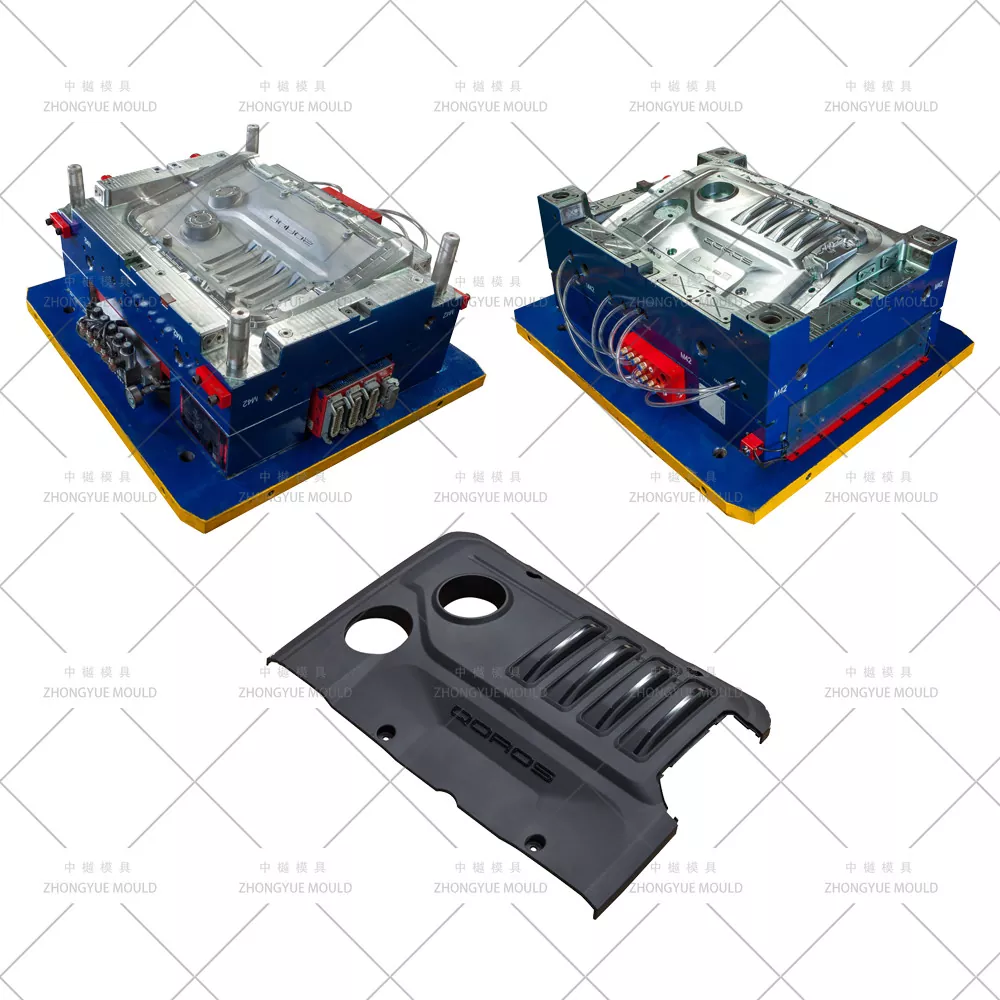

Form für Motorabdeckungen für Kraftfahrzeuge

Form für Motorabdeckungen für Kraftfahrzeuge – Spritzgussform für kundenspezifische Kunststoff-Motorschutz-/Motorhaubenabdeckungen aus Kunststoff

ZHONGYUE MOLD ist ein professioneller chinesischer Hersteller von Spritzgussformen, der Formen für Motorabdeckungen für Kraftfahrzeuge/Kunststoff-Motorraumabschirmungen und dekorative Abdeckungen an globale Tier-1-Autoteilezulieferer und OEMs liefert. Moderne Fahrzeuge ersetzen Motorabdeckungen aus Metall durch leichte, hitzebeständige Motorabdeckungen aus Kunststoff, die aus PA66+GF30 (glasfaserverstärktes Nylon) oder PP-T20/T30 (Mineral-/Talkum-gefülltes Polypropylen) geformt sind – unsere Formen sind für diese technischen Hochtemperaturkunststoffe mit optimierter Kühlung, sequentiellen Nadelverschluss-Heißkanalsystemen und präziser Formung von Montagevorsprüngen, Schnappklemmen und schalldämpfenden Rippenstrukturen konzipiert.

Ganz gleich, ob Sie eine schöne obere Motorabdeckung, eine akustische Motorabschirmung oder eine Isolierschale unter der Motorhaube benötigen, wir bieten vor dem Stahlschneiden eine vollständige DFM-Überprüfung und Moldflow-Simulation.

Spezifikationen der Kunststoff-Motorabdeckungsform:

Machen Sie Ihr nächstes PlasticEngine Cover Mould-Projekt zum Strahlen!

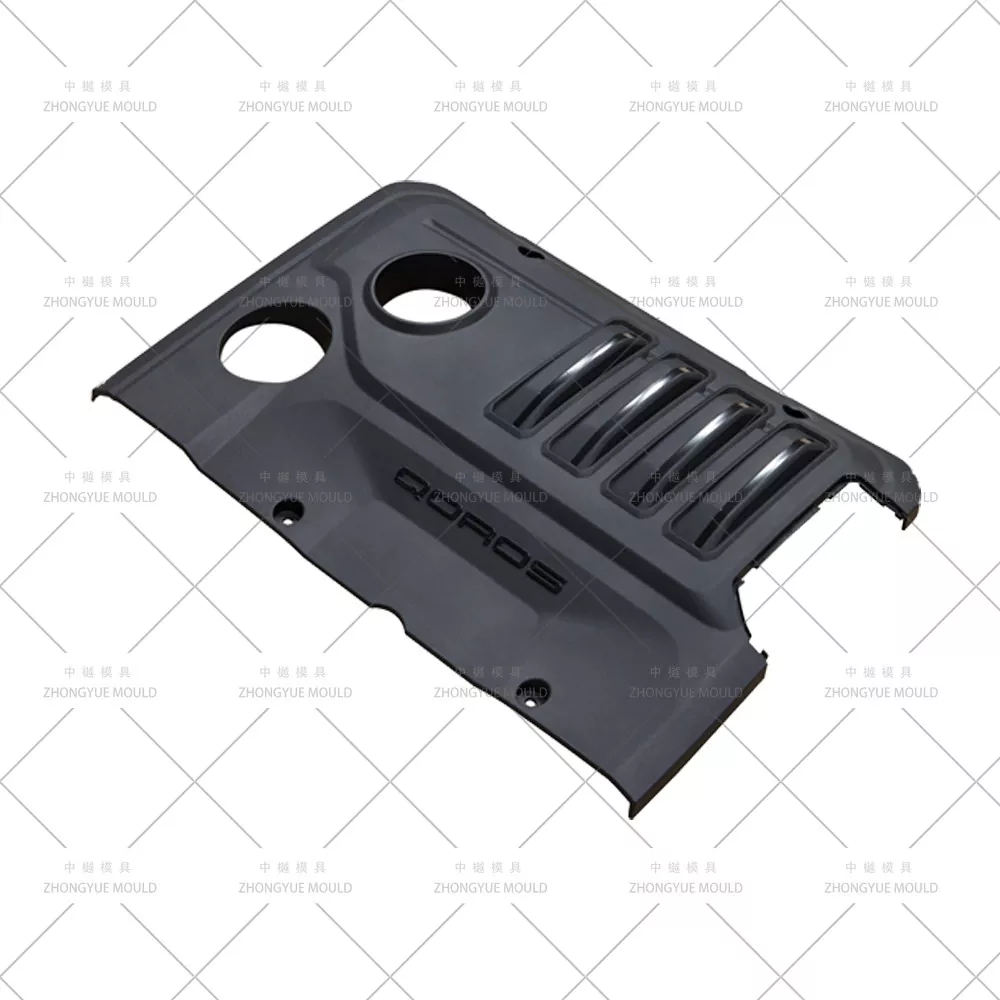

Typische Motorabdeckungsteile, die wir bearbeiten

Wichtige Highlights des Formenbaus für Motorabdeckungsformen

Sequential Valve Gate (SVG)-Heißkanal— YUDO / SYNVENTIVE / Mold-Master; Steuert die Füllreihenfolge, um Schweißnähte in nicht sichtbare Bereiche zu verschieben und Fließspuren auf strukturierten Oberflächen zu reduzieren.

Optimierung verstärkter Kunststoffe (PA66+GF30 / PP-TD20–30)— Hohlraumgröße mit präziser Schrumpfungskompensation (PA66+GF ~0,3–0,6 %; PP-TD ~0,8–1,2 %); formgehärtet für abrasiven Glasfaserverschleiß an beweglichen Teilen (Schlitten, Auswerfer).

Tiefe und gleichmäßige Kühlung in der Nähe von Rippen/Bossen— Prallblech-, Blasen- und BeCu-Einsätze in der Nähe dicker Montagevorsprünge, um Verzug und Zykluszeit (typischerweise 45–70 s) zu kontrollieren.

Kompatibilität der Oberflächentextur— Hohlraum-SPI-B1/A2-Politur mit VDI 27–36-Leder/matter Narbung (Mold-Tech, YS-Muster), direkt in den Hohlraum geätzt; Logo-Gravur/Einleger verfügbar.

Komplexe Hinterschneidungen und Montagefunktionen— Hydraulische oder abgewinkelte Stiftschlitten für seitliche Clip-Aussparungen, Heber für interne Hinterschnitte, indexierte Auswerferblöcke für große Flachbildschirme.

Unser Formenherstellungs- und Validierungsprozess

Projektstart und DFM-Überprüfung— Überprüfen Sie die Formschräge, die Gleichmäßigkeit der Wanddicke, das Design des Vorsprungs/Zwickels sowie die Durchführbarkeit von Anschnitt und Auswurf. Schlagen Sie Verbesserungen vor, um das Einsinken/Verziehen zu reduzieren.

Moldflow-Simulation (Moldflow)— Vorhersage des Füllmusters, der Schweißnahtposition, der Klemmkraft, der Gleichmäßigkeit der Kühlung und der Zykluszeit für PA66+GF oder PP-TD.

Genehmigung des 3D-Formdesigns— Komplette Baugruppe mit Kühllayout, SVG-Heißkanalausgleich, Details zum Schieber/Heber, Entlüftungsstrategie.

Präzisionsbearbeitung— Hochgeschwindigkeits-CNC-Schruppen/Schlichten, Tieflochbohren zur Kühlung, Spiegelerodieren für feine Details und Texturgravur.

T1-Test und Korrektur— Auf hauseigener Maschine laufen; Liefern Sie ein Testvideo + einen CMM-Abmessungsbericht + Musterteile zur Genehmigung.

Endverpackung und Versand— Begasungsfreies Gehäuse, Bedienungsanleitung für die Form, Ersatzteilliste, Wärmebehandlungszertifikat.

Warum sollten Sie ZHONGYUE MOLD für Ihre Kfz-Motorabdeckungsform wählen?

Erfahrung in der Automobilform— Nachgewiesene Erfolgsbilanz bei Motorabdeckungen, Stoßstangen sowie Auto-Innen- und Außenformen

Kostenloser DFM- und Moldflow-Bericht— Identifizieren Sie Füll-/Sink-/Verzugsrisiken vor dem Schneiden von Stahl

Gebrandete SVG-Heißkanalintegration— YUDO / SYNVENTIVE / Mold-Master mit Tuning-Unterstützung

Strenge Qualitätskontrolle und transparenter Fortschritt— Wöchentliche Bearbeitungsfotos, CMM-Inspektion, T1-Musterfreigabe

Exportbereit— Formen werden nach Europa, Nordamerika, Südamerika und Südostasien geliefert

1 Jahr Garantie auf die Form + Ersatzteilversorgung

Häufig gestellte Fragen

F: Welches Kunststoffmaterial empfehlen Sie für Motorabdeckungen?

A: Die meisten Personenkraftwagen verwenden PA66+GF25–35 % für hohe Hitzebeständigkeit (Dauertemperatur 120–140 °C) und Steifigkeit. Für kostensensiblere Anwendungen wird PP-T20/T30 (mit Talk/Mineralien gefüllt) verwendet. Wir kompensieren die Formhohlraumabmessungen je nach Materialschwund.

F: Können Sie im selben Projekt sowohl die Motorabdeckung als auch einen passenden Unterboden/Schutzschild formen?

A: Ja. Wir entwerfen üblicherweise separate Formen für die obere dekorative Abdeckung und die untere akustische Abschirmung und können auch kleine Zubehörclips/Blenden anfertigen.

F: Welches Heißkanalsystem eignet sich am besten für Motorabdeckungsformen?

A: Ein Heißkanalsystem mit sequentiellem Nadelverschluss (SVG) wird dringend empfohlen – es hilft bei der Kontrolle von Bindenähten auf strukturierten sichtbaren Oberflächen und ermöglicht eine gleichmäßige Befüllung großer dünnwandiger Platten.

F: Was benötigen Sie für ein Angebot?

A: 3D-Teilemodell (STP/IGS/X_T), Zielmaterial, Jahresvolumen/Kavitationspräferenz, Plattendaten Ihrer Spritzgießmaschine, Oberflächentexturspezifikation, falls vorhanden.

Fordern Sie ein Angebot für Ihre Motorabdeckungsform für Kraftfahrzeuge an

Senden Sie Ihr 3D-Modell der Motorabdeckung (STEP/IGS/X_T) und die Projektanforderungen. ZHONGYUE MOLD stellt innerhalb von 24 bis 48 Arbeitsstunden einen kostenlosen DFM-Bericht, eine Zusammenfassung des Formflusses und ein formelles Angebot zur Verfügung.
