Doppelseitige Palettenform aus Kunststoff

Doppelseitige Kunststoff-Palettenform – Hochleistungs-Spritzgussform für umkehrbare Paletten von ZHONGYUE MOLD

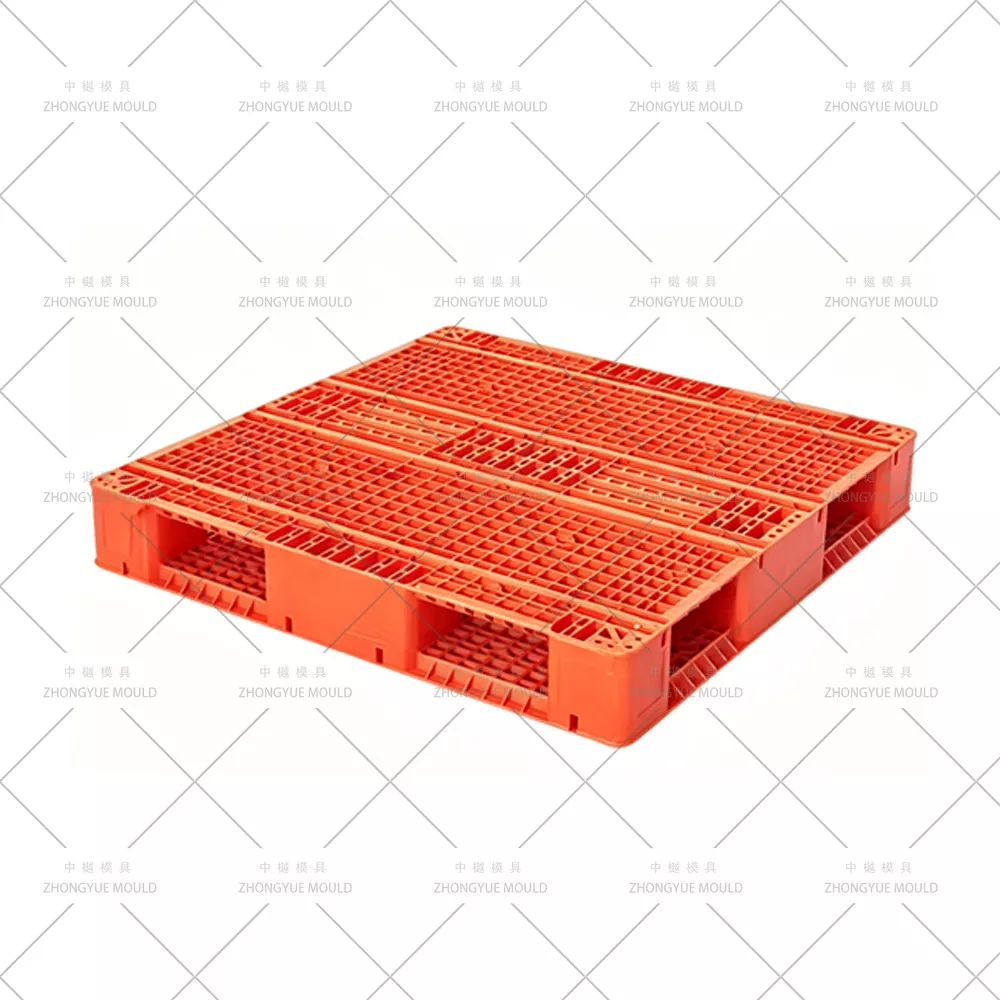

In der Massenlogistik, der automatisierten Lagerung und dem Exportversand sind Double-Face-Kunststoffpaletten der Goldstandard. Im Gegensatz zu einseitigen Paletten verfügt eine doppelseitige Palette sowohl über ein Oberdeck als auch über ein Unterdeck, was eine umkehrbare Verwendung ermöglicht – drehen Sie sie um und verwenden Sie beide Seiten. Bei der Konstruktion mit verstärkten Rippen und ausreichender Dicke können doppelseitige Paletten regalfähig sein (bis zu 1.500–1.800 kg auf ausgewählten Regalen), was sie ideal für Lebensmittel- und Getränke-, Pharma-, Chemie- und Automobillieferketten macht.

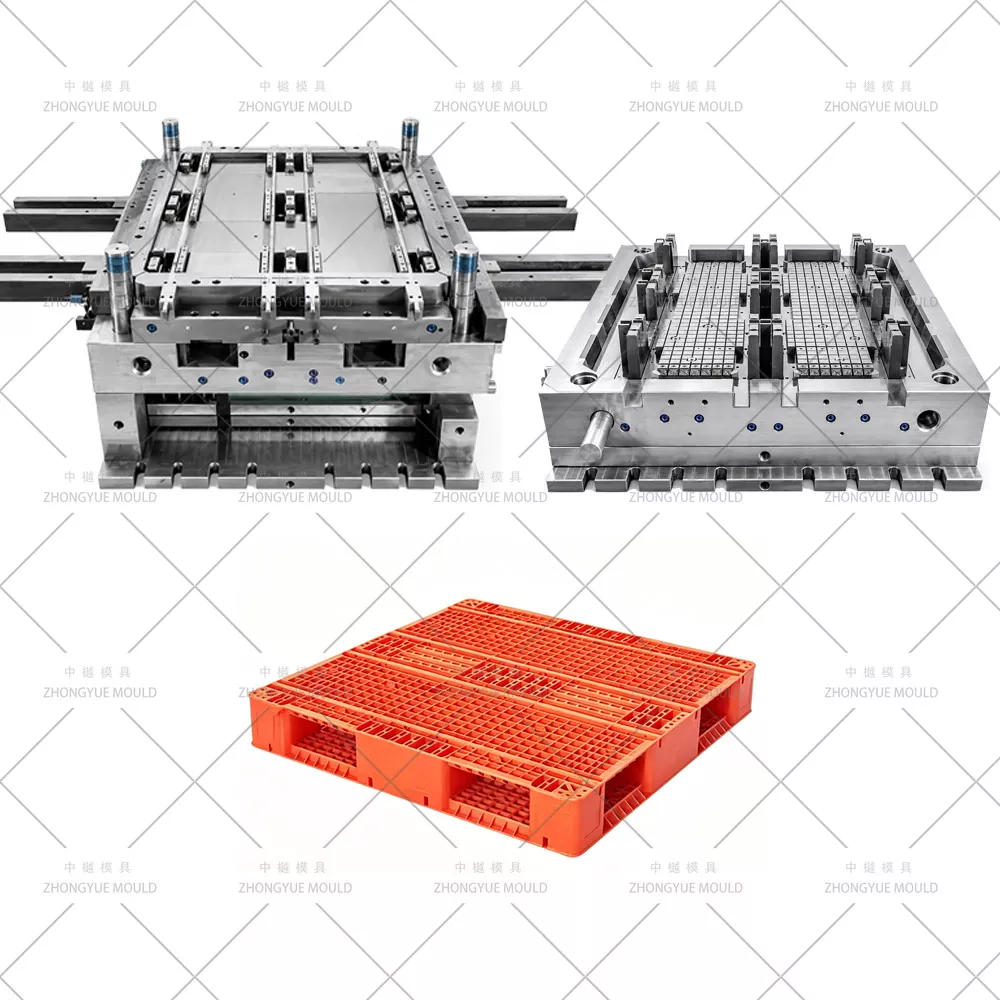

Die doppelseitige Kunststoffpalettenform ist das großformatige Präzisionsspritzwerkzeug, das geschmolzenes HDPE/PP in diese hochbelastbaren, wendbaren Paletten formt. Bei ZHONGYUE MOLD (Huangyan, Taizhou, China) verfügen wir über mehr als 15 Jahre Erfahrung in der Entwicklung und dem Bau kundenspezifischer doppelseitiger Palettenformen für die Standards ISO (1200 × 1000 mm), Euro (1200 × 800 mm) und vollständig kundenspezifische Abmessungen – mit Moldflow-validierter Füllung, Berylliumkupfer (BeCu)-Kühlung und Heißkanalsystemen mit Ventilverschluss.

Spezifikationen der Kunststoffpalettenform:

Machen Sie Ihr nächstes Kunststoffpalettenform-Projekt zum Strahlen!

Doppelseitige vs. einseitige Palettenform – Hauptunterschiede

Besonderheit	Doppelseitige Palettenform	Einseitige Palettenform
Struktur	Oberdeck + Unterdeck (Gitter oder massiv); 9-Block / Umfangsbasis	Oberdeck + 9 Fuß / 3 Kufen; kein Unterdeck
Reversibel	✅ Ja – beidseitig verwendbar	❌ Nein
Rackbar	✅ Oft stapelbar mit verstärkten Rippen/Stahleinlage-Option	❌ Im Allgemeinen nicht regalfähig
Tragfähigkeit	Statisch: bis 6.000 kg / Dynamisch: bis 2.500 kg / Regal: bis 1.800 kg	Niedriger – normalerweise nur für Transport/Lagerung
Formenkomplexität	Höher – Doppeldeck-Rippennetze, tieferer Kern, mehr Kühlzonen	Moderat – Einzeldeck + Beine
Typische Zykluszeit	90–150 Sek. (Palettengewicht 15–28 kg)	70–120 Sek

Wie ZHONGYUE eine hochwertige doppelseitige Palettenform entwickelt

① Richtige Stahlauswahl für eine Million-Schuss-Lebensdauer

Doppelseitige Palettenformen gehören zu den größten Spritzgusswerkzeugen (Formgewicht 12–20+ Tonnen). Wir spezifizieren:

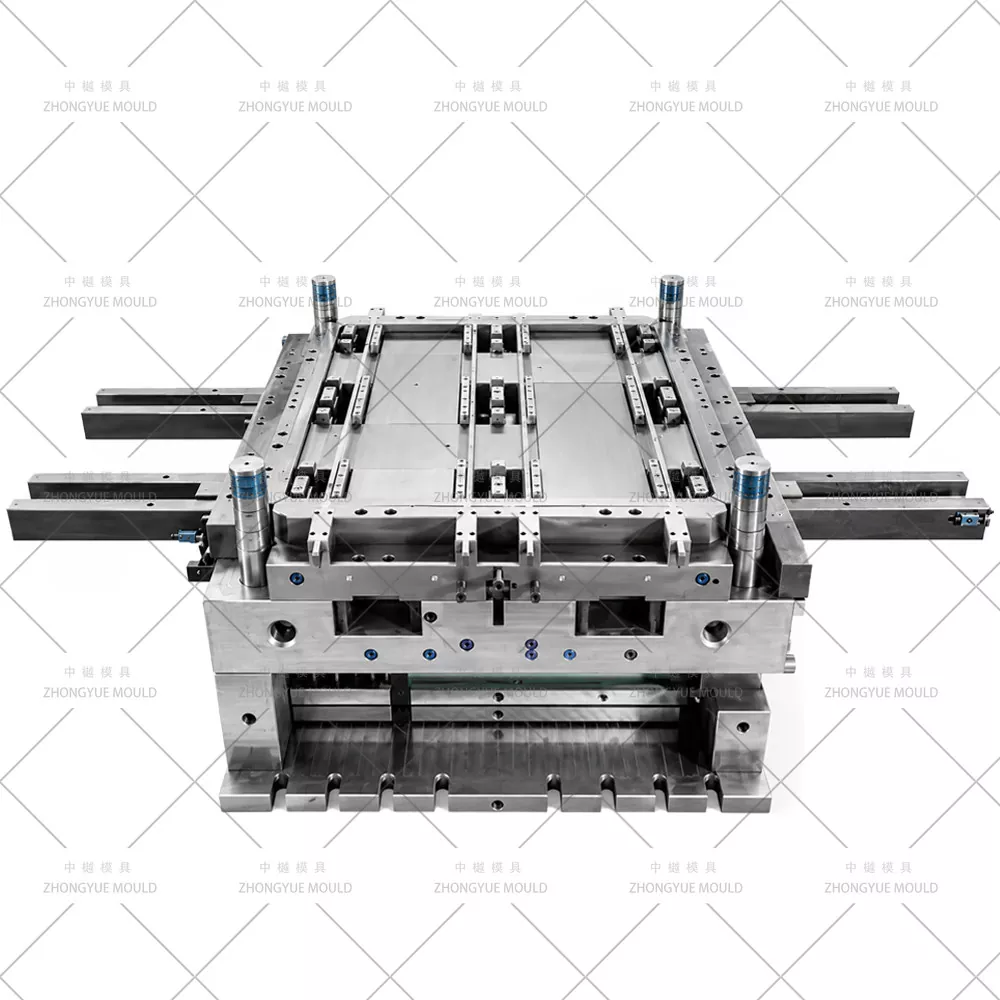

Formbasis: Verstärkte, vorgehärtete S50C/P20-Basis mit zusätzlichen Stützpfeilern, um ein Durchbiegen von Kern/Hohlraum unter Packungsdruck zu verhindern.

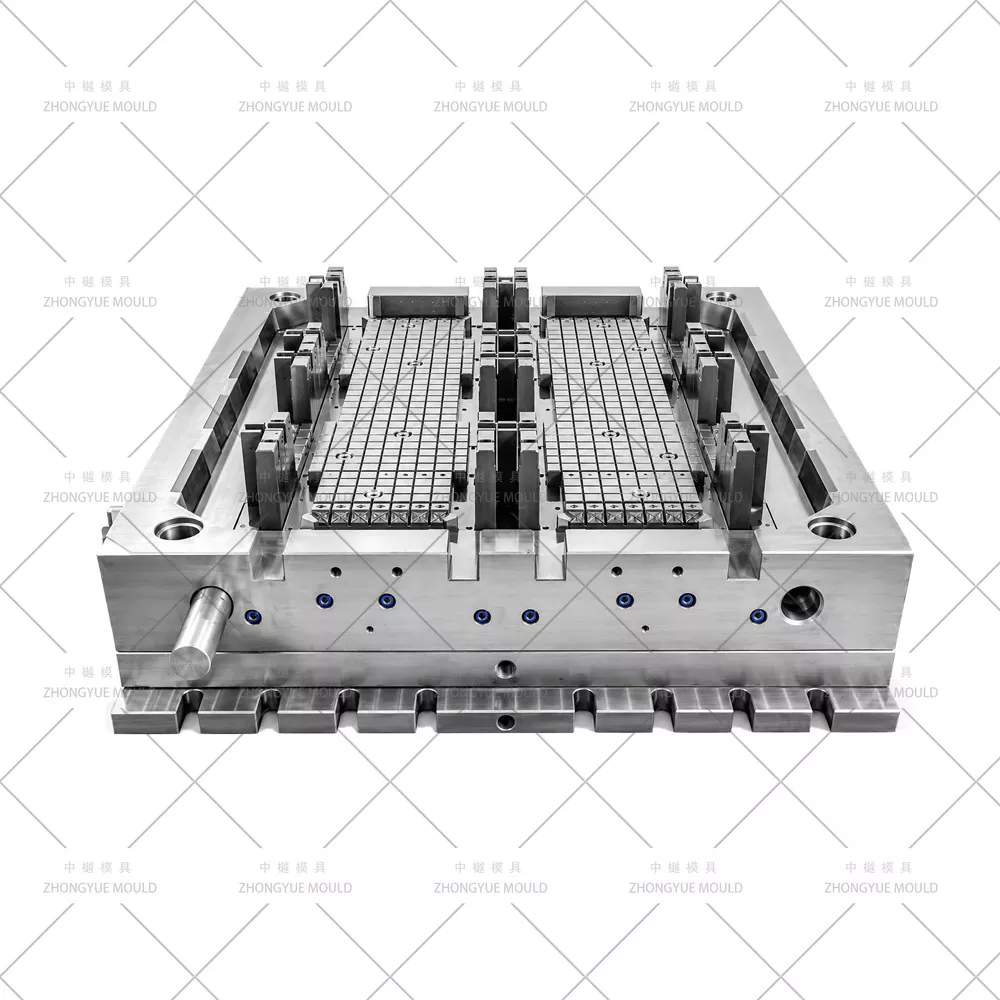

Hohlraum-/Kerneinsätze: 718H (1.2738, HRC 33–38) Standard; H13 (1.2344, vergütet HRC 44–48) für Großserien- oder Recycling-HDPE-Läufe; optional S136 für Hochglanzzonen.

Wärmebehandlung und Härte: Hauptkerne/Hohlräume behandelt auf HRC 28–32 (P20) oder HRC 33–38 (718H); Verschleißteile wie Schlitten und Auswerferhülsen sind nitriert für eine längere Lebensdauer von 500.000–1.000.000+ Schüssen.

② Ausgeglichenes Mehrpunkt-Heißkanalsystem

Große Doppeldeckpaletten erfordern 12 bis 20+ Tropfen (Ventilverschluss oder offener Heißkanal), verteilt auf die Ober- und Unterdecks:

Gewährleistet das gleichzeitige Füllen dicker Blockbereiche und dünner Deckrippen

Minimiert Bindenähte an Belastungszonen

Eliminiert Kaltanguss → kürzerer Zyklus und kein Nachmahlverlust

Kompatibel mit YUDO / Synventive / Anole-Verteilern

(Für Pilotläufe bieten wir auch 3-Platten-Kaltkanalausführungen an.)

③ Fortschrittliche Kühlung – BeCu-Einsätze und Zonenschaltungen

Dicke Rippenkreuzungen an Deck-Block-Verbindungen sind Wärmefallen. Unsere Kühlstrategie:

Tiefgebohrte Leitbleche und Bubbler in jedem der 9 Stützblöcke

Einsätze aus Berylliumkupfer (BeCu/Mold-Max) an den Deckrippenkreuzungen und in der Mittelnabe sorgen für eine um 20–30 % schnellere Wärmeabfuhr

Unabhängige Wasserkreisläufe in Zonen mit Durchflussreglern → gleichmäßige Temperatur → minimaler Verzug

Typische Zykluszeit: 80–130 Sekunden (abhängig von Gewicht und Dicke der Palette)

④ Dual-Deck-Entformungssystem

Sowohl das Ober- als auch das Unterdeck verfügen über Hinterschnitte/Rippennetze:

Hydraulikzylinder + Winkelheber / Nockenschlitten für Blockseitenwände

Abstreiferplatte / großer Auswerferblock mit extra langen Führungssäulen zur Unterstützung des vollen Auswurfhubs

Optionale Frühauswurf-Verbindung (Form öffnet sich teilweise → Auswurf beginnt), um Sekunden pro Zyklus einzusparen

⑤ Rutschfeste Textur und individuelle Gestaltung

Ober- und Unterdeck mit rautenförmiger/gepunkteter Anti-Rutsch-Struktur (Ra anpassbar)

Geprägtes Firmenlogo, RFID-Tag-Tasche, Aussparung für Datums-/Chargencode

Optionales Stahlverstärkungsschlitzdesign für regalfähige Paletten (Metallstangeneinlage)

Typische Anwendungen von Double-Face-Paletten

Lebensmittel und Getränke: FDA-konformes HDPE, leicht abwaschbare glatte Oberflächen, keine Splitter → hygienisch für Abfülllinien und Molkereien

Pharmazeutik und Reinraum: Fusselfreie, glatte Decks; optionale antistatische Formulierung

Automobil- und Schwerindustrie: Hohe statische/dynamische Belastung für Motorblöcke, Gussteile und Komponenten

Kühlkette und Export: ISPM-15-ausgenommen; funktioniert von –40°C bis +80°C; Wendedecks verlängern die Lebensdauer

Automatisiertes Lager (AS/RS): 4-Wege-Einfahrt für Gabelstapler/Palettenheber; formstabil für Förderanlagen

Warum ZHONGYUE MOLD für Ihre doppelseitige Palettenform?

Bewährte Erfahrung im Großformatbereich – Hunderte von Palettenformen (einseitig/doppelseitig, schachtelbar, regalfähig), exportiert nach Europa, Amerika, Südostasien und Mittelamerika.

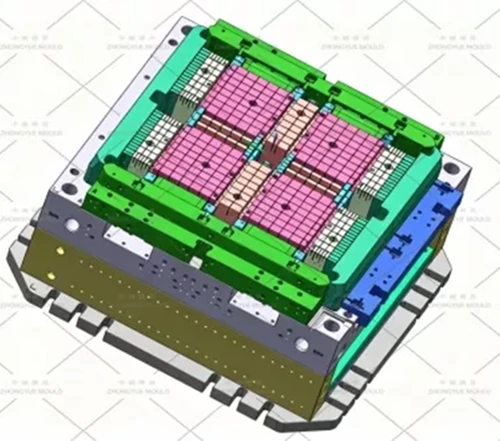

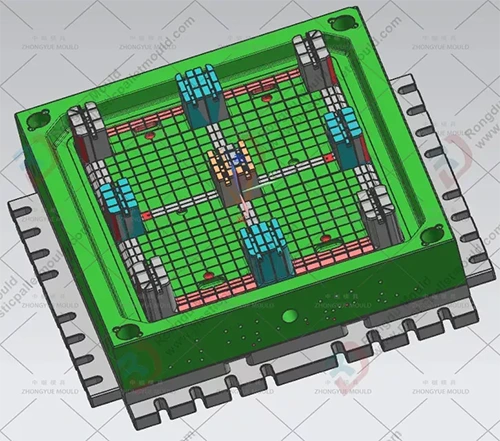

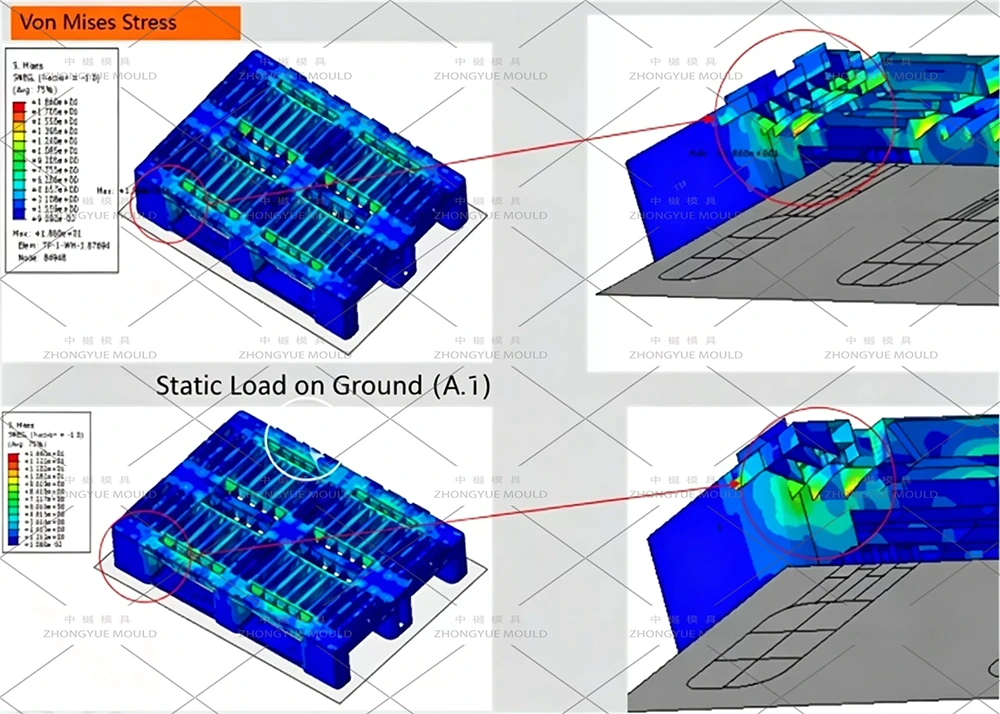

Moldflow und DFM vor dem Schneiden von Stahl – Wir simulieren Füllmuster, Kühlgleichmäßigkeit und Verzug, um Einfallstellen an Rippenkreuzungen zu vermeiden.

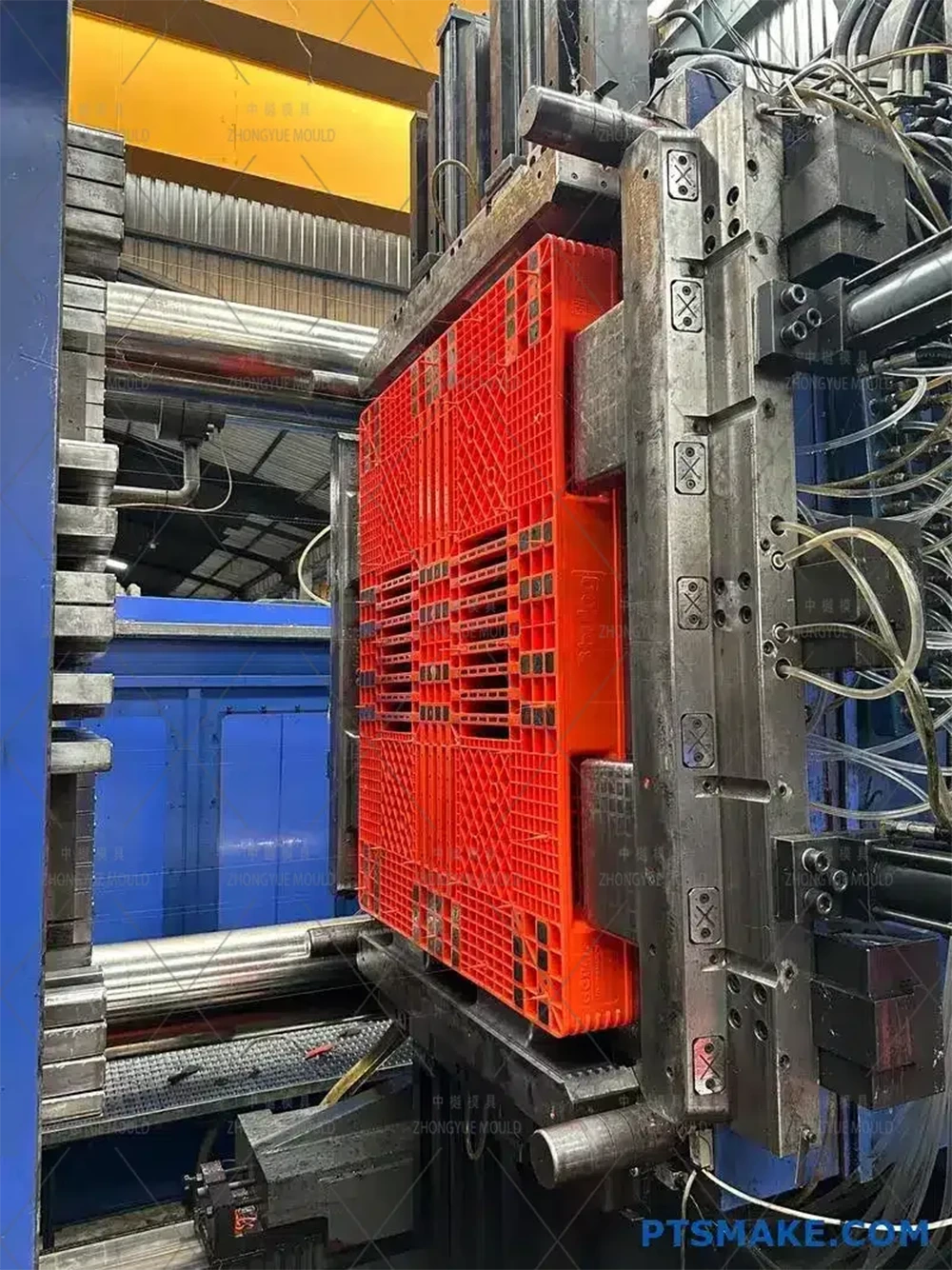

Transparenter Prozess – Wöchentliche Bearbeitungsfotos → T0-Testvideo + Muster-Maßbericht → Endkontrolle vor dem Versand.

Komplette Ersatzteile und Support – Vollständiger Satz an Verschleißteilen, Wartungshandbuch und Remote-Fehlerbehebung.
