Vier-Wege-Palettenform aus Kunststoff

Vier-Wege-Palettenform aus Kunststoff – 4-Wege-Spritzguss-Palettenform von ZHONGYUE MOLD

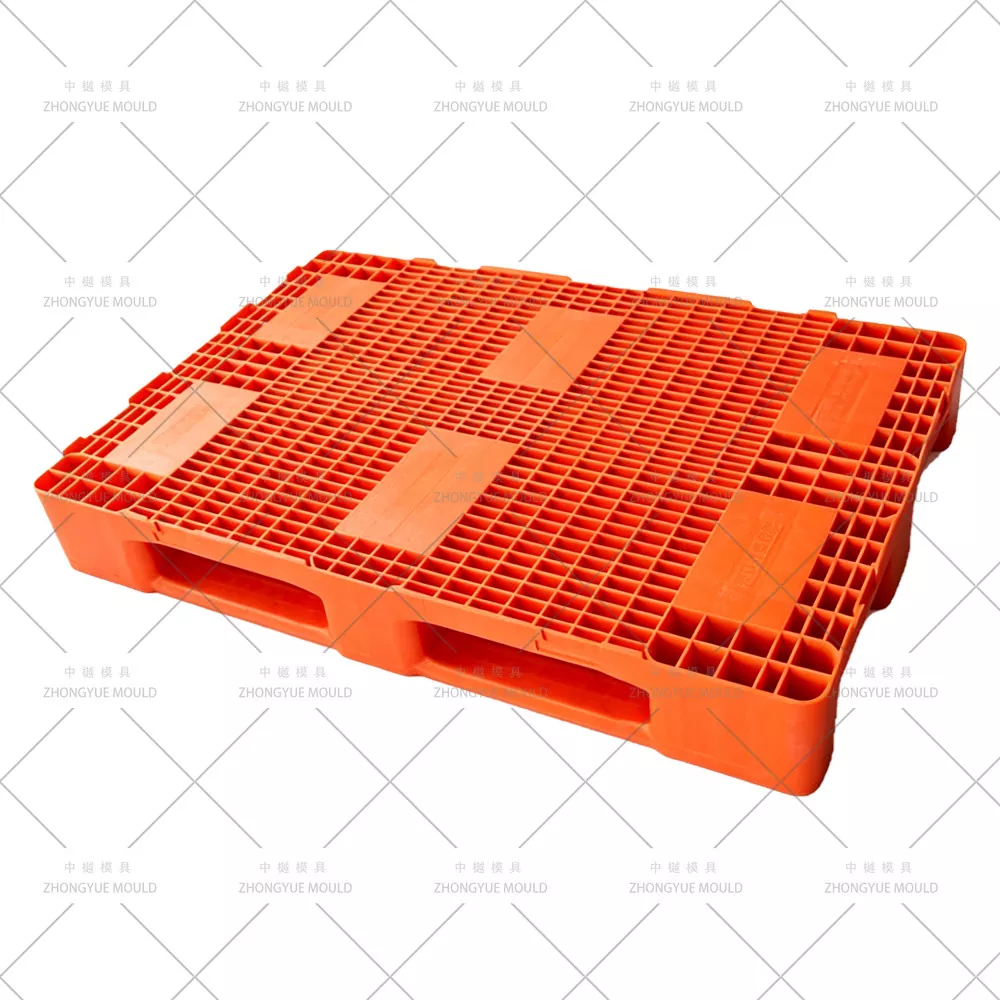

In der globalen Lagerhaltung, Logistik und Exportschifffahrt sind 4-Wege-Kunststoffpaletten die vielseitigste Handhabungsplattform. Im Gegensatz zu 2-Wege-Paletten (die nur den Gabelstapler-Einstieg von zwei gegenüberliegenden Seiten aus ermöglichen) ist eine Vierweg-Palette von allen vier Seiten mit Gabelstaplern und Hubwagen zugänglich – über ein ineinandersteckbares 9-Fuß-Design mit seitlichen Öffnungen oder ein doppelseitiges Design mit umlaufender Basis und quer zum Tunnel verlaufenden Eingängen. Diese Flexibilität verbessert die Effizienz der Laderampe und den Lagerdurchsatz erheblich.

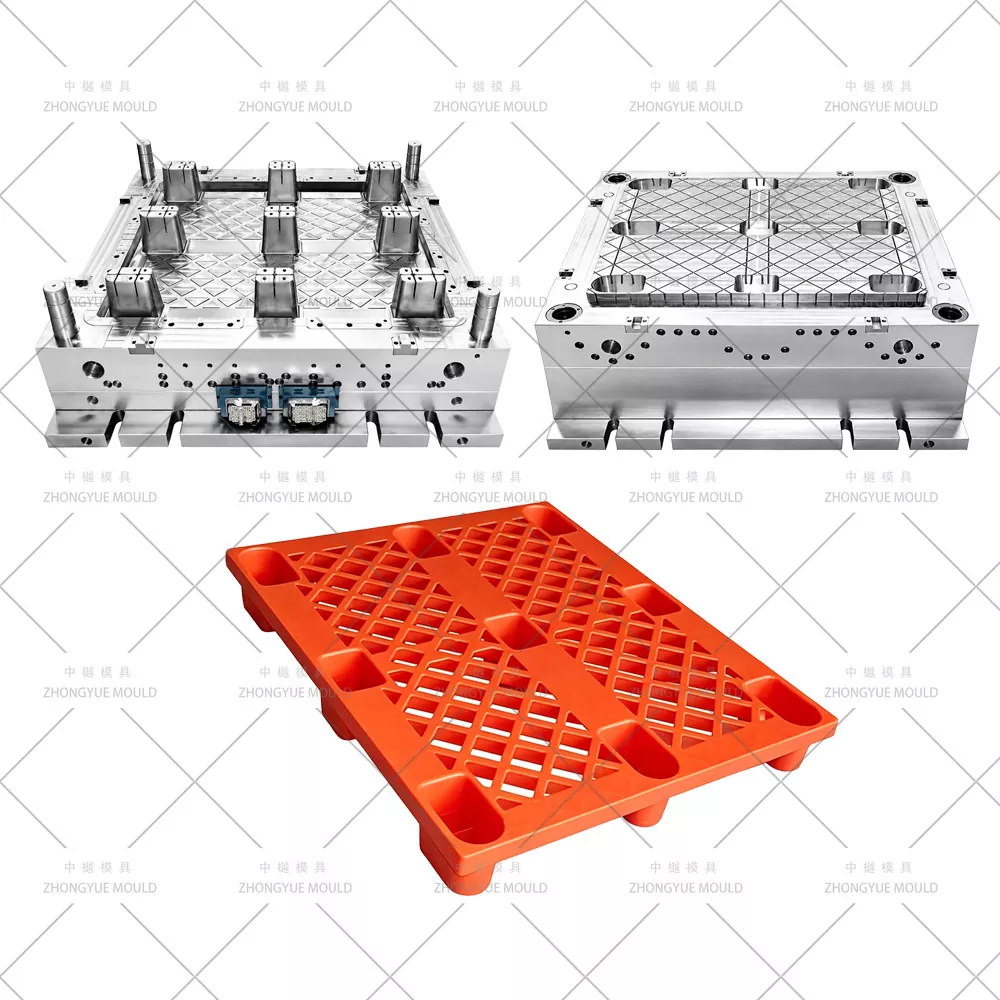

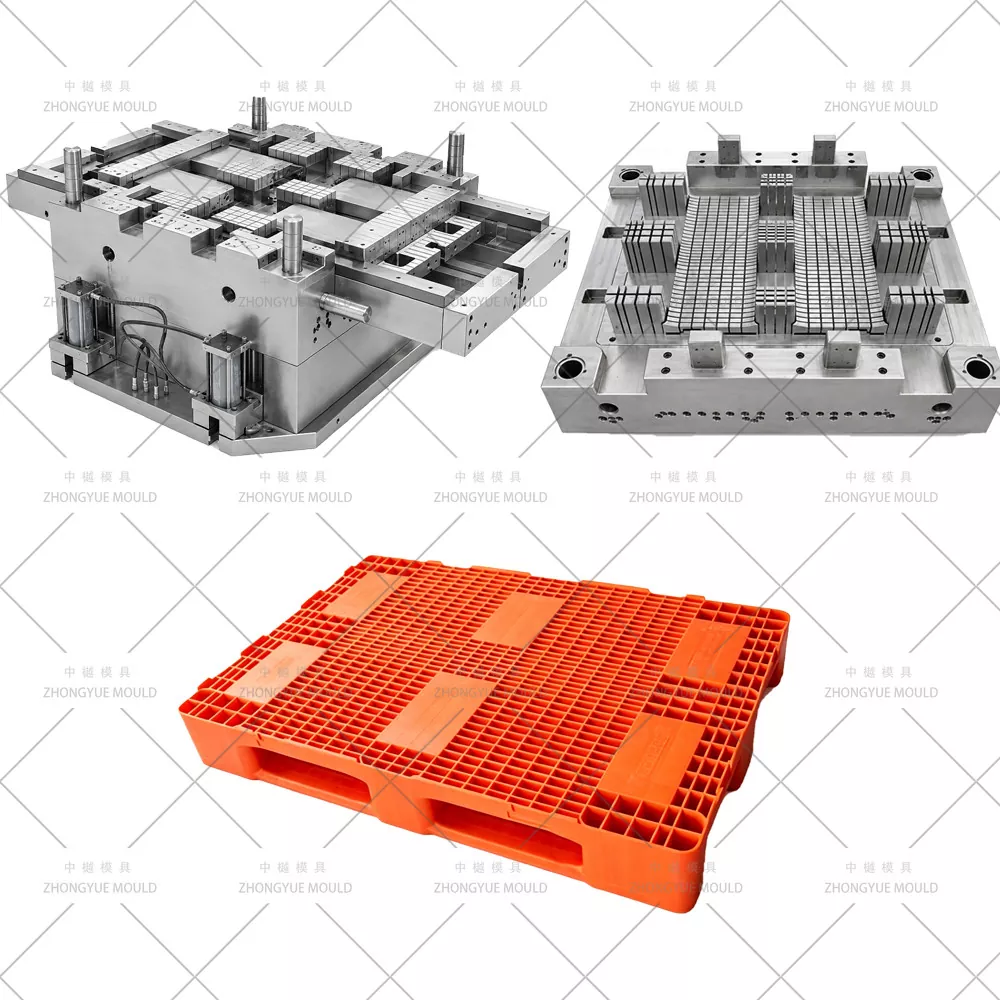

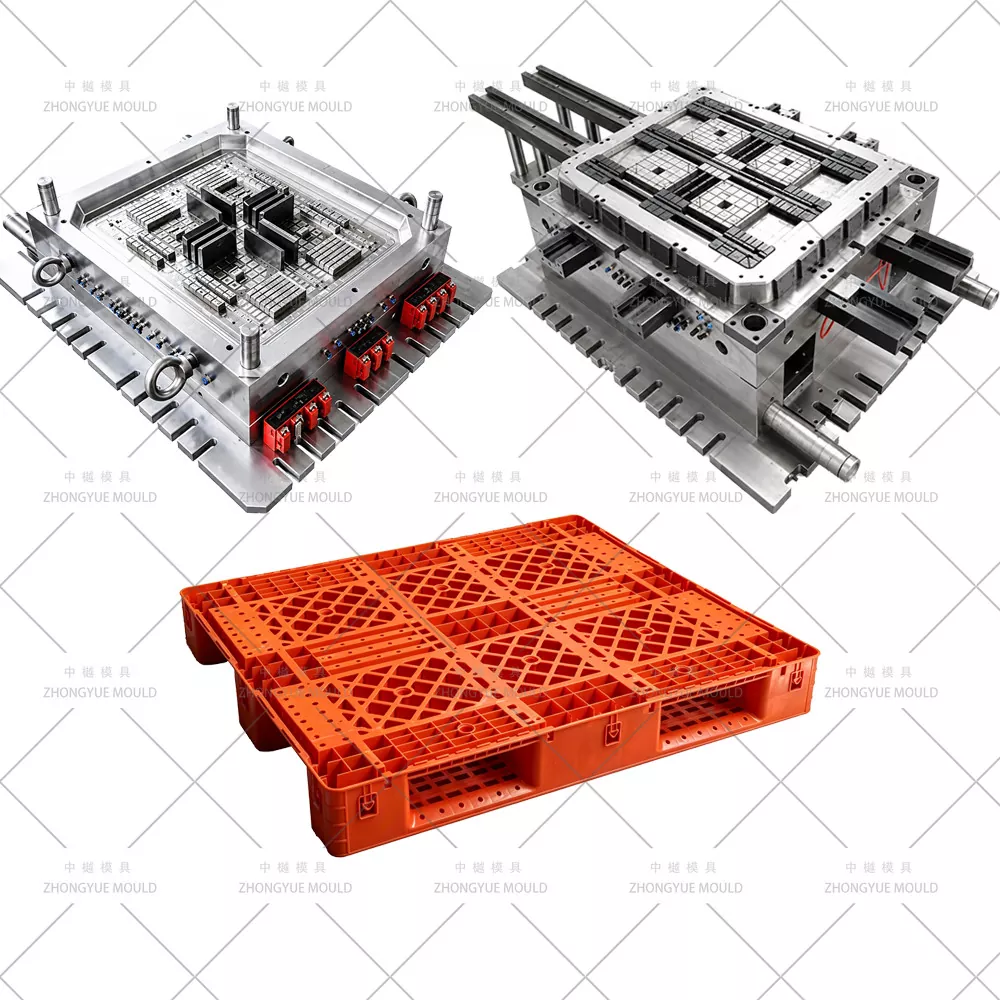

Die Kunststoff-Vierwege-Palettenform ist das großformatige Spritzgusswerkzeug, das diese Paletten aus HDPE oder PP herstellt. Bei ZHONGYUE MOLD (Huangyan, Taizhou, China) entwickeln wir kundenspezifische Vier-Wege-Palettenformen für ineinander verschiebbare 4-Wege-Paletten mit 9 Beinen (1200 x 800/1000 mm), verstärkte einseitige 4-Wege-Läufe und umkehrbare doppelseitige 4-Wege-Paletten – mit integrierter Moldflow-validierter Mehrpunkt-Angusstechnik, Einlegeblockkonstruktion, verbesserter BeCu-Kühlung und präzisem seitlichen Kernziehen Gabeleinstiegsöffnungen.

Spezifikationen der Kunststoffpalettenform:

Machen Sie Ihr nächstes Kunststoffpalettenform-Projekt zum Strahlen!

Umfassendes Vier-Wege-Palettenformen-Portfolio: Maßgeschneiderte Lösungen für jede Anwendung

Wir verstehen, dass es bei der Palettenherstellung keine einheitliche Lösung gibt. Unsere strategische Produktpalette bietet spezialisierte Lösungen für unterschiedliche Branchenanforderungen:

Ingenieurskunst: Wie ZHONGYUE erstklassige Vier-Wege-Palettenformen herstellt

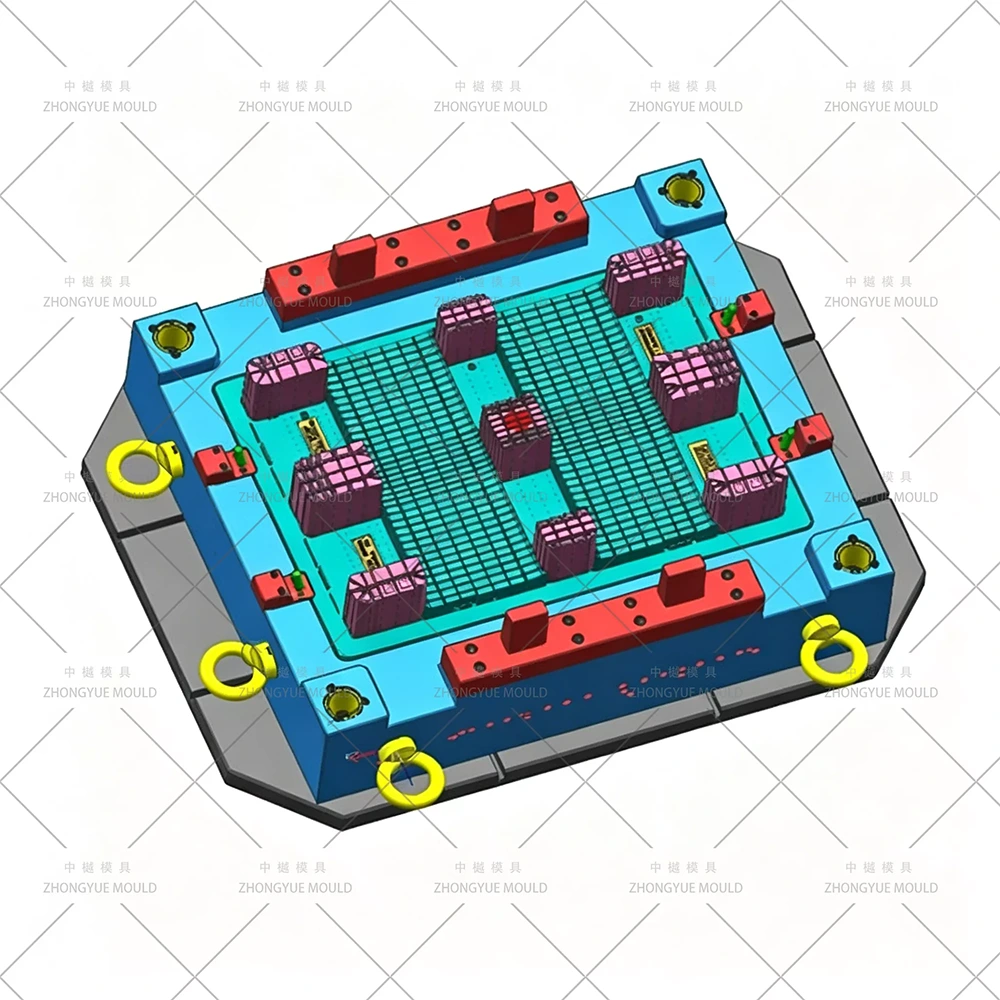

① Fortschrittliches Multi-Point-Angussdesign, validiert durch CAE/Moldflow-Analyse

Vierwegpaletten stellen einzigartige technische Herausforderungen dar, da sie über große Oberdecks mit rutschfesten Rippen und robusten Stützstrukturen verfügen. Eine schlechte Anschnittplatzierung führt zu schwachen Bindenähten an kritischen Belastungszonen.

Unsere Lösung:

● Die CAE-Füllungsanalyse bestimmt die optimale Anschnittplatzierung (normalerweise 8–16 Tropfen), um Bindelinien auf Deckoberflächen und Gabeleingangsschultern zu vermeiden

● Integrierte Heißkanalsysteme (Ventil- oder Open-Gate-Verteiler) sorgen für eine ausgewogene Hohlraumfüllung und reduzieren gleichzeitig den Einspritzdruck um 15–20 %.

● Eliminierung von Kaltangussabfällen durch präzises Design des Wärmeausdehnungsspalts

● Optionale Filtersiebe für die Verarbeitung von recyceltem HDPE/PP zum Schutz der Hohlraumoberflächen vor abrasiven Verunreinigungen

② Revolutionäre Insert-Block-Konstruktion mit präziser Beryllium-Kupfer-Kühlung

Große Palettenformen erfordern innovative Wärmemanagementlösungen, um konstante Zykluszeiten und Maßgenauigkeit zu erreichen.

Unsere Innovation:

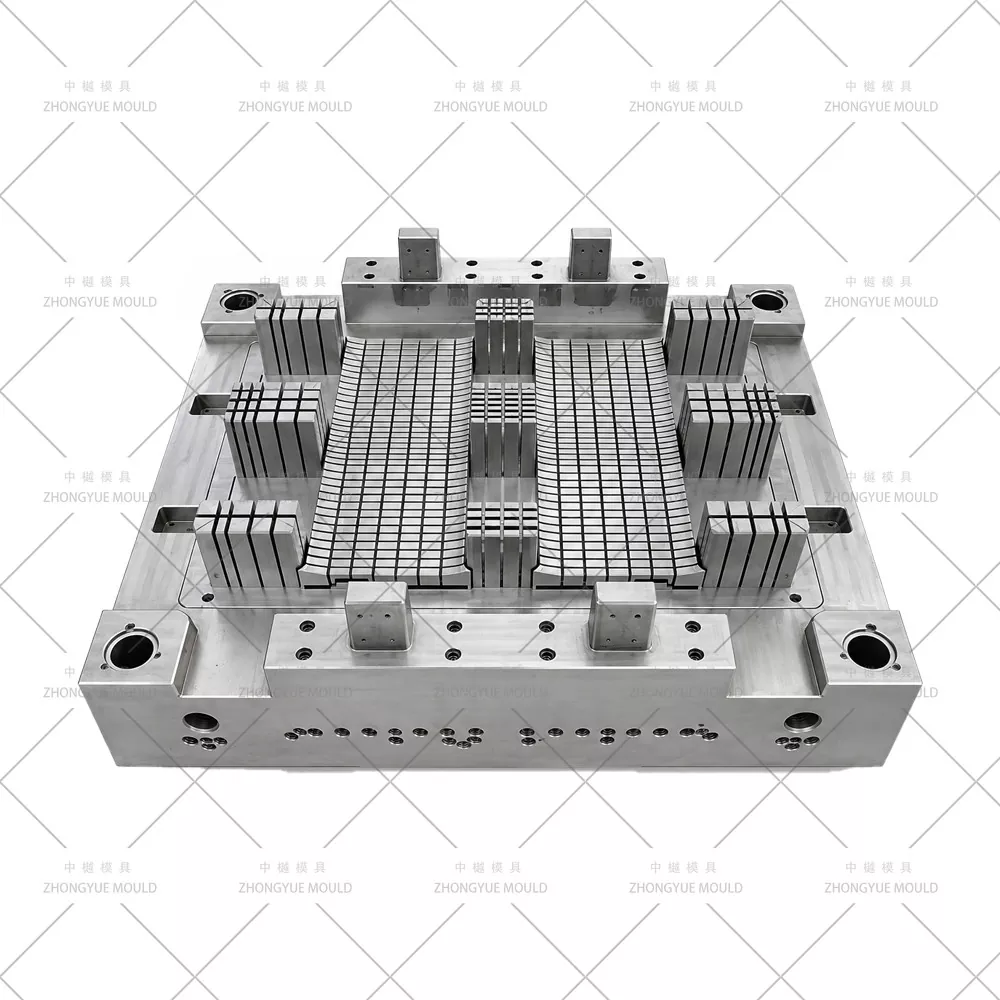

● Modulares Einsatzblockdesign mit unabhängig bearbeiteten Hohlraum-/Kernkomponenten

● Spezielle Kühlkanäle, die 15–20 mm von den Formoberflächen entfernt positioniert sind, um heiße Stellen an kritischen Verbindungsstellen zu vermeiden

● Strategische Platzierung von Berylliumkupfer-Einsätzen (BeCu/Mold-Max) an dicken Rippenkreuzungen für eine 20–30 % schnellere Wärmeableitung

● Unabhängige Zoneneinteilung des Kühlkreislaufs mit präzisen Durchflussreglern

● Design zur Kompensation der Wärmeausdehnung für unterbrechungsfreie Produktionsläufe rund um die Uhr

● Ergebnis: Branchenführende Zykluszeiten von 70–130 Sekunden für Paletten mit einem Gewicht von 6–22 kg

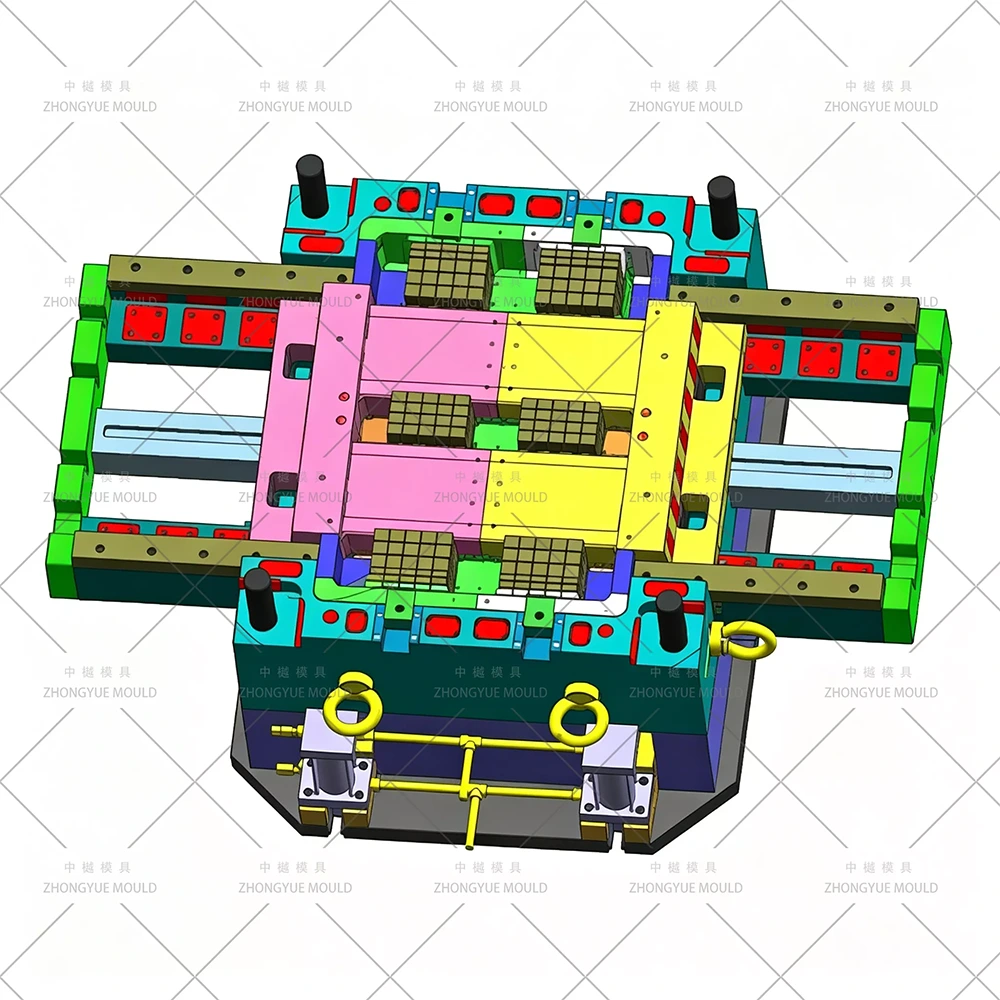

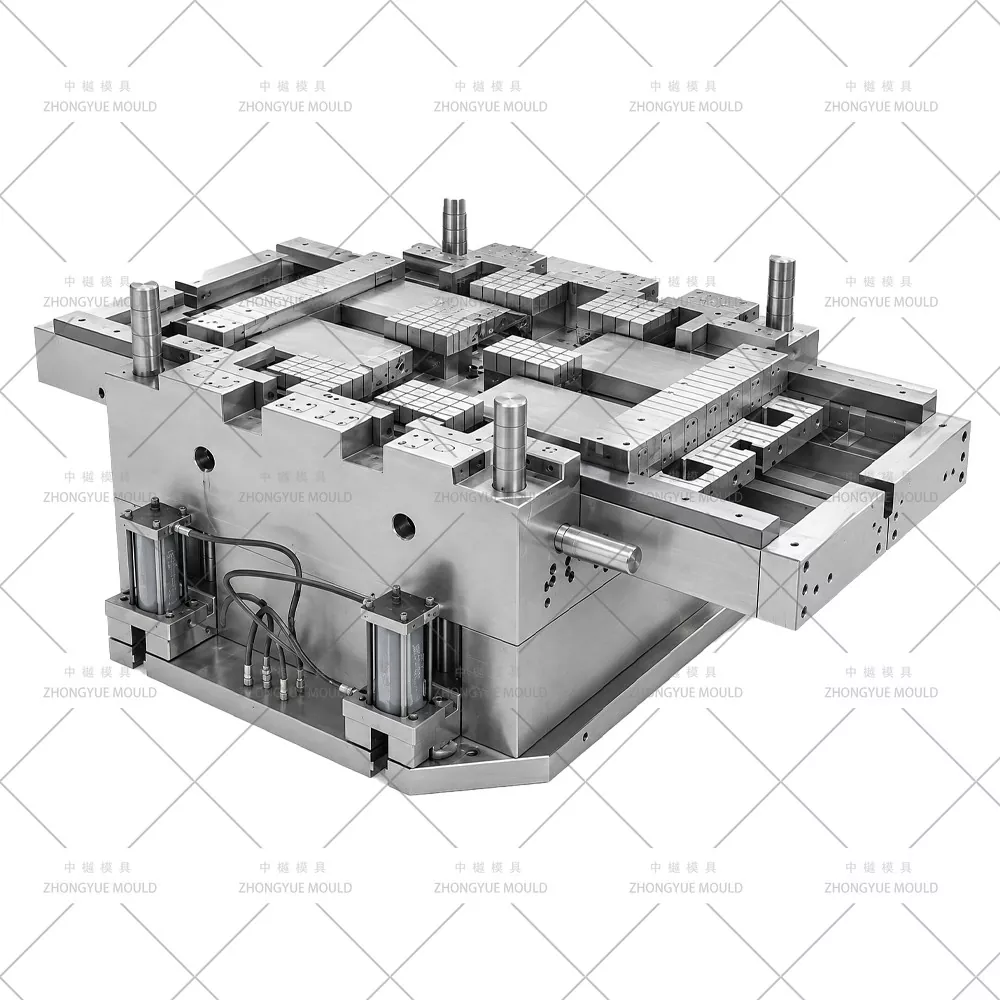

③ Präzisionskerne mit seitlicher Gabelöffnung und fortschrittliche Auswurfsysteme

Die Vier-Wege-Zugänglichkeit erfordert ausgefeilte Nebenwirkungsmechanismen, die die Präzision über Millionen von Zyklen hinweg aufrechterhalten.

Unsere technische Exzellenz:

● Hydraulikzylindersysteme mit Winkelhebern oder Nockenschlitten auf 2-4 Seiten für perfektes Hinterschnittspiel

● Nitrierte Gleitflächen oder austauschbare Verschleißplatten für längere Lebensdauer

● 60–120+ Auswerferstifte/-blöcke, die an strukturell verstärkten Bereichen positioniert sind, um Verformungen zu verhindern

● Synchronisierter Öffnungs- und Auswurfvorgang, der die Auswerferplatten mit den Auswerferstangen der Maschine verbindet

● Gehärtete Führungsbuchsen und -hülsen gewährleisten eine langfristige Ausrichtungsgenauigkeit

● Vorteil: 15–20 % schnellere Zykluszeiten ohne Beschädigung der Teile beim Auswerfen

④ Strategische Stahlauswahl: Optimierung von Leistung und Wert

Die Materialauswahl wirkt sich direkt auf die Langlebigkeit der Form und die Produktionsökonomie aus.

Unser materialwissenschaftlicher Ansatz:

● P20 vorgehärteter Stahl (28–32 HRC) für Standardproduktionsmengen

● H13 wärmebehandelter Werkzeugstahl (48–52 HRC) für die Verarbeitung abrasiver Materialien in großen Mengen

● 718H-Premiumstahl für extreme Beanspruchungsanwendungen, die maximale Verschleißfestigkeit erfordern

● Von der Mühle zertifizierte Materialien mit kontrollierter Wärmebehandlung zur Vermeidung von Sprödbrüchen

● Wertversprechen: 30–40 % längere Lebensdauer im Vergleich zum herkömmlichen Formenbau

⑤ Blockartige Parallelbearbeitung: Revolutionierung der Durchlaufzeiten

Der herkömmliche monolithische Formenbau führt zu Engpässen bei der Produktionsplanung.

Unser Produktionsdurchbruch:

● Strategische Aufteilung von Hohlraum/Kern in mehrere kleinere Einsätze, die gleichzeitig verarbeitet werden

● Paralleler Bearbeitungsworkflow über mehrere CNC-/EDM-Stationen hinweg

● Individuelle Einlegefehlerkorrektur ohne kompletten Werkzeugausschuß

● Zonenspezifische Entformungswinkel (1°–1,5°) für eine reibungslose Entformung komplexer Geometrien

● Liefervorteil: 40–50 % schnellere Lieferzeiten im Vergleich zu herkömmlichen Herstellungsmethoden

Industrieanwendungen: Wo unsere Vierfachpaletten glänzen

Globale Export- und Cross-Docking-Operationen

● ISPM-15-freie Alternative zu Holzpaletten, wodurch Begasungsanforderungen entfallen

● Die Vier-Wege-Zugangsmöglichkeit beschleunigt das Be- und Entladen um 25–30 %.

● Nestbare Designs reduzieren das Rückfrachtvolumen um bis zu 75 %

Lebensmittel- und Getränkeindustrie

● FDA-konforme HDPE-Materialien mit glatten, leicht abwaschbaren Oberflächen

● Kein Splitterrisiko sorgt für Produktsicherheit in Abfüll- und Molkereibetrieben

● Temperaturbeständigkeit von -40 °C bis +80 °C für Integrität der Kühlkette

Pharmazeutische und Reinraumumgebungen

● Nicht fusselnde Oberflächen verhindern Kontamination in sensiblen Umgebungen

● Optionale antistatische Formulierungen für die Handhabung elektronischer Komponenten

● Glatte Deckkonstruktionen eliminieren Bakterienansiedlungspunkte

Automatisierte Lagersysteme (AS/RS)

● Dimensionsstabilität gewährleistet Kompatibilität mit fahrerlosen Transportfahrzeugen (FTS)

● Präzisionsgeformte Paletten behalten über Millionen von Zyklen hinweg gleichbleibende Abmessungen

● Die verstärkte Konstruktion hält den Belastungen durch Roboterhandhabung stand

Warum weltweit führende Unternehmen ZHONGYUE MOLD für Vier-Wege-Palettenlösungen wählen

Bewährte Fachkompetenz im Bereich Großformen

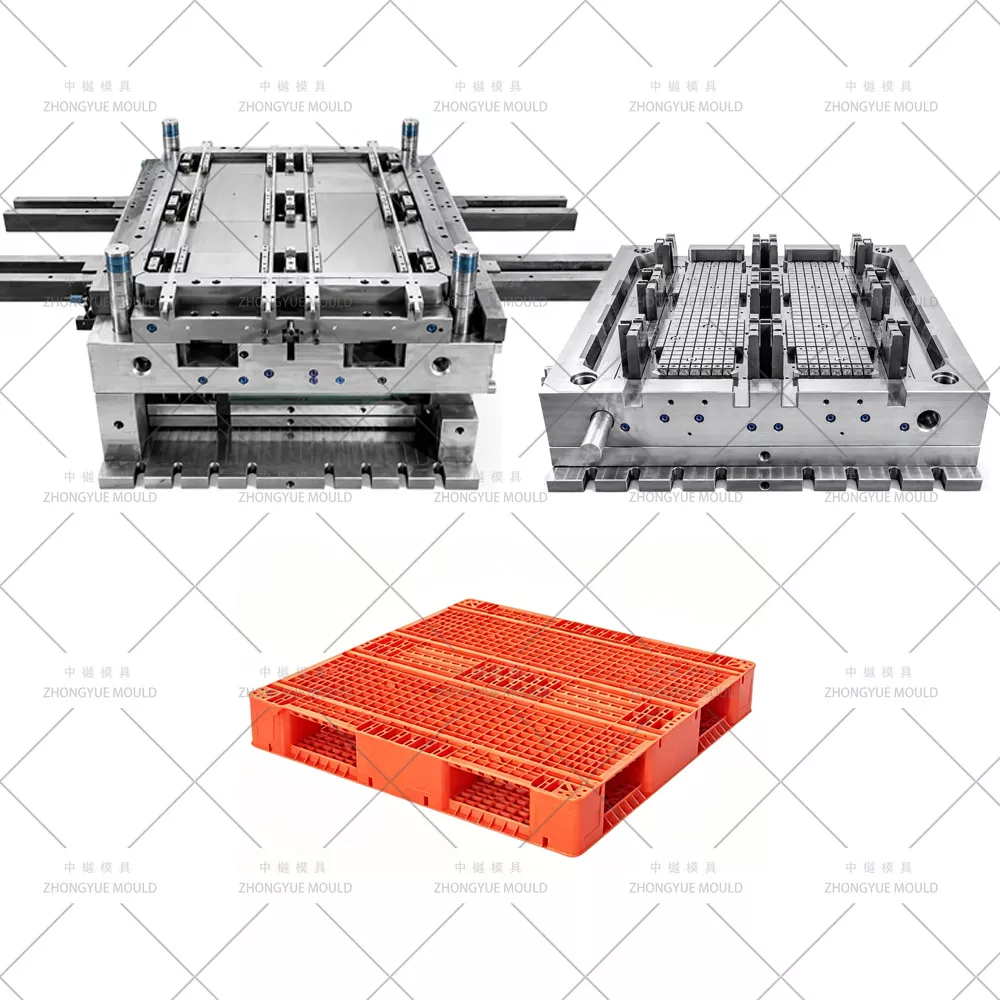

● Hunderte erfolgreicher, schachtelbarer 9-Fuß- und doppelseitiger 4-Wege-Palettenformen, die in über 45 Länder exportiert werden

● Mehr als 15 Jahre Spezialisierung auf den Bau schwerer Palettenformen

● Kundenstamm in Europa, Amerika, Südostasien und den Märkten des Nahen Ostens

Wissenschaftlicher Designprozess

● Moldflow-Analyse vor dem Stahlschneiden – Validierung der Anschnittposition, der Füllbalance und der Gleichmäßigkeit der Kühlung

● Beseitigung von Einfallstellen an Rippenkreuzungen und Gabeleingangsschultern durch vorausschauendes Engineering

● Virtuelles Prototyping reduziert physische Versuchsiterationen um 60–70 %

Fertigungsinnovation

● Die Parallelbearbeitung mit Blockeinsätzen ermöglicht eine um 50 % schnellere Lieferung im Vergleich zu herkömmlichen Ansätzen

● Der modulare Aufbau vereinfacht die Wartung und ermöglicht einen kostengünstigen Austausch der Einsätze

● Die eigene Produktionskontrolle gewährleistet eine gleichbleibende Qualität aller Komponenten

Umfassende Qualitätssicherung

● KMG-Inspektion mit vollständiger Maßberichterstattung

● Stahlzertifizierungsdokumentation zur Materialrückverfolgbarkeit

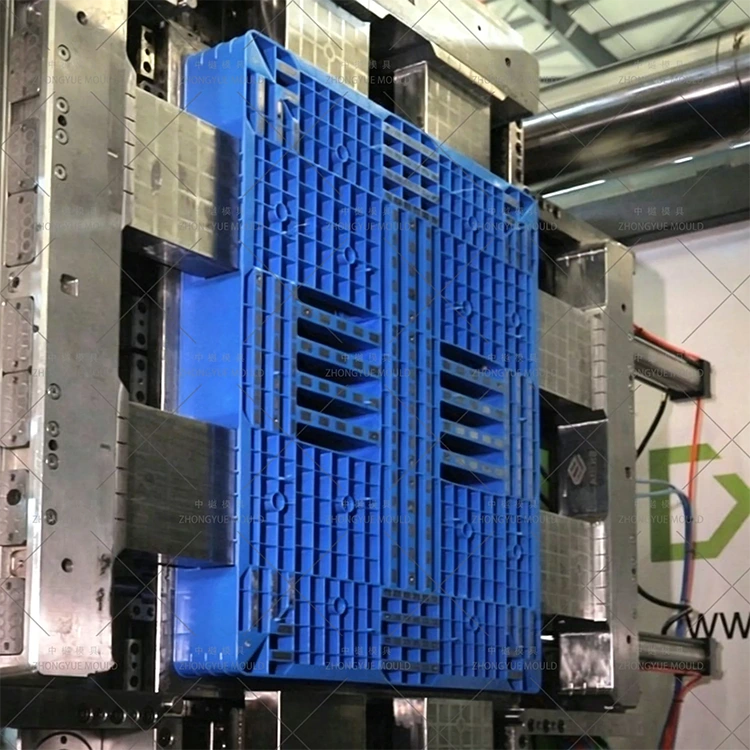

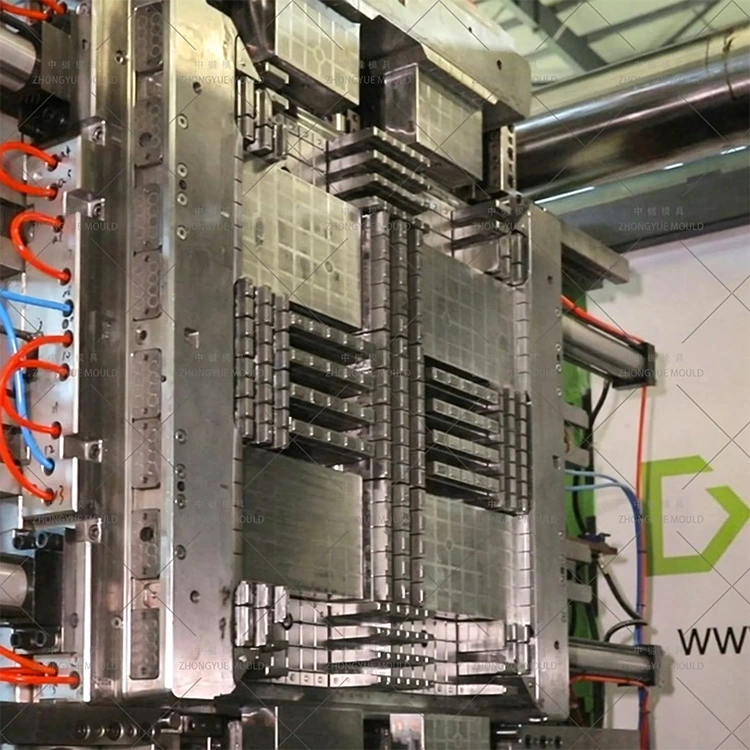

● T0-Testvideos und Muster-Abmessungsberichte werden vor dem Versand bereitgestellt

● ISO 9001:2015 zertifizierte Herstellungsprozesse

Unübertroffener After-Sales-Support

● Komplette Ersatzteilsätze einschließlich Auswerferstiften, Dichtungen und Heizbändern

● Remote-Fehlerbehebungsfunktionen mit mehrsprachigem technischen Support

● Entsendung eines Technikers vor Ort bei Bedarf

● Lebenslange technische Beratung zur Prozessoptimierung

Transformieren Sie Ihre Palettenproduktion mit der technischen Exzellenz von ZHONGYUE

Sind Sie bereit, den ZHONGYUE-Unterschied zu erleben? Kontaktieren Sie uns noch heute für:

● KOSTENLOSE individuelle Beratung zum Formendesign

● Detaillierte ROI-Analyse für Ihre spezifischen Produktionsanforderungen

● Virtueller Werksrundgang, der unsere fortschrittlichen Fertigungskapazitäten vorstellt

● Wettbewerbsfähiges Angebot mit transparenter Preisstruktur

Lassen Sie nicht zu, dass eine ineffiziente Palettenproduktion Ihr Geschäftswachstum einschränkt. Arbeiten Sie mit ZHONGYUE MOULD zusammen – der vertrauenswürdigen Wahl für Hersteller, die Präzision, Zuverlässigkeit und außergewöhnlichen Wert bei Vier-Wege-Palettenformlösungen fordern.
