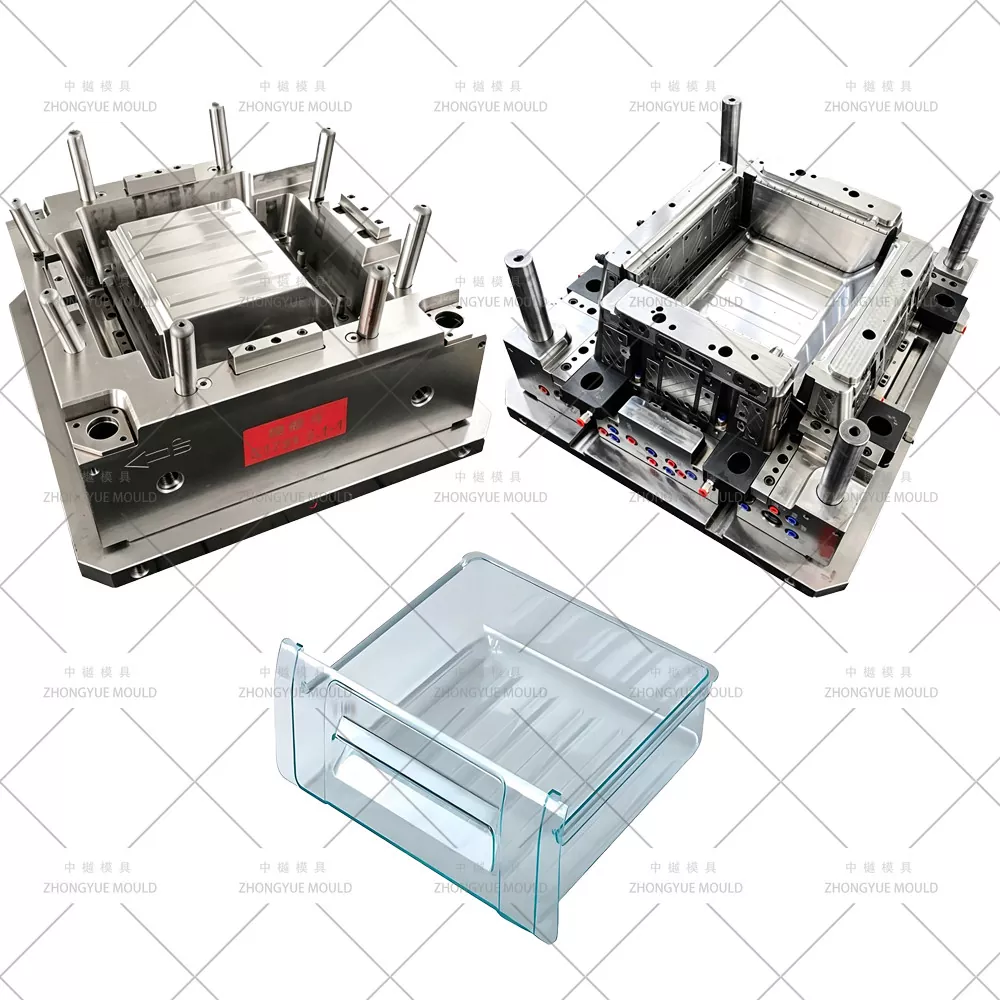

Kühlschrankschubladenform aus Kunststoff

Kühlschrankschubladen sind komplexe, großformatige Kunststoffkomponenten, die eine hohe Präzision bei der Formenkonstruktion erfordern. In dieser Fallstudie wird detailliert beschrieben, wie Zhongyue Mould eine Hochleistungslösung für eine Kühlschrankschublade aus PS (Polystyrol) entwickelt hat, die sich den Herausforderungen beim Entformen, der Kühlung und der strukturellen Integrität stellt.

Machen Sie Ihr nächstes Kühlschrankformprojekt zum Strahlen!

1. Analyse komplexer Teilestrukturen

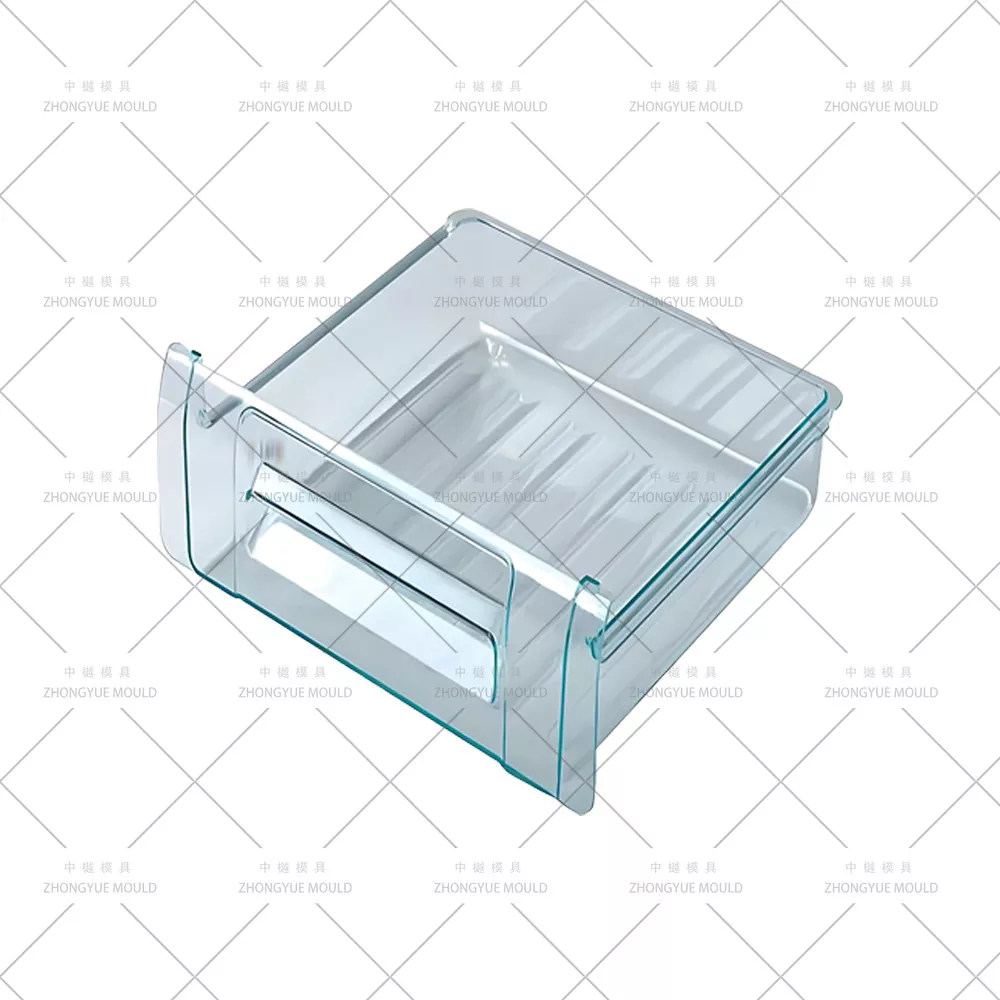

Die Kühlschrankschublade weist eine komplexe Geometrie auf, darunter:

Eine gewölbte Fläche auf der oberen Vorderseite.

Mehrere Schnallen (in der vorderen Mitte, an der Innenfläche und an beiden Seitenwänden).

Eine schmale Schürze (ca. 8 mm breit) entlang der Schubladenöffnung.

Um die Herausforderungen beim Entformen zu meistern, haben wir eine Hybridlösung implementiert, die feste Formschieber, seitliche Schieber und einen schrägen Druck-Entformungsmechanismus kombiniert, um alle Hinterschnitte freizugeben, ohne das transparente PS-Teil zu beschädigen.

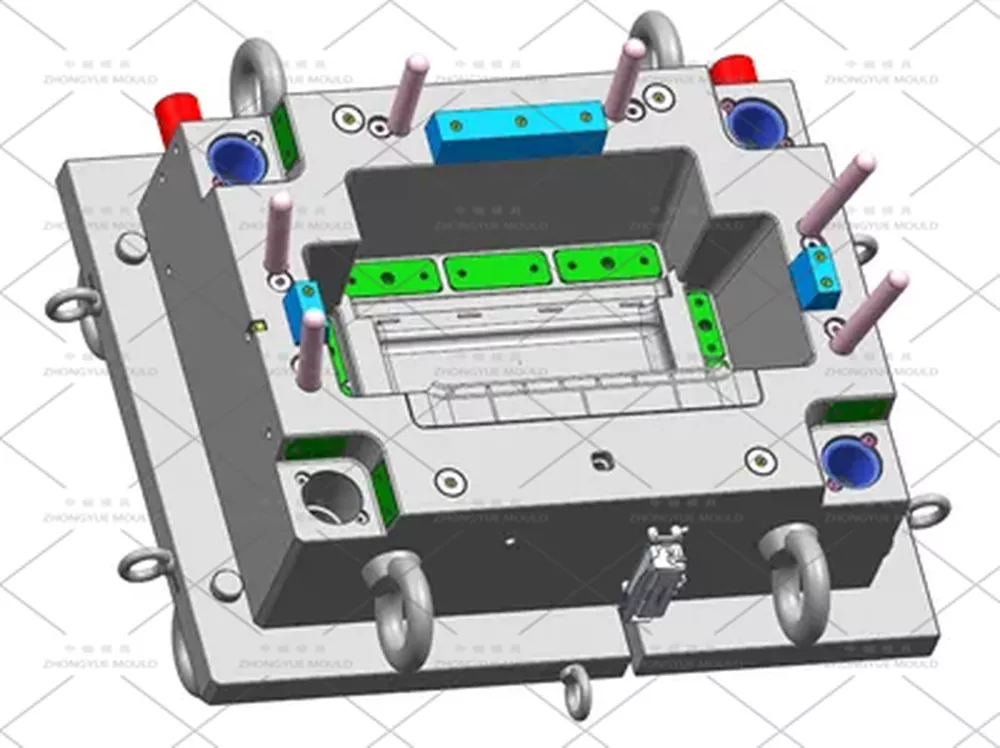

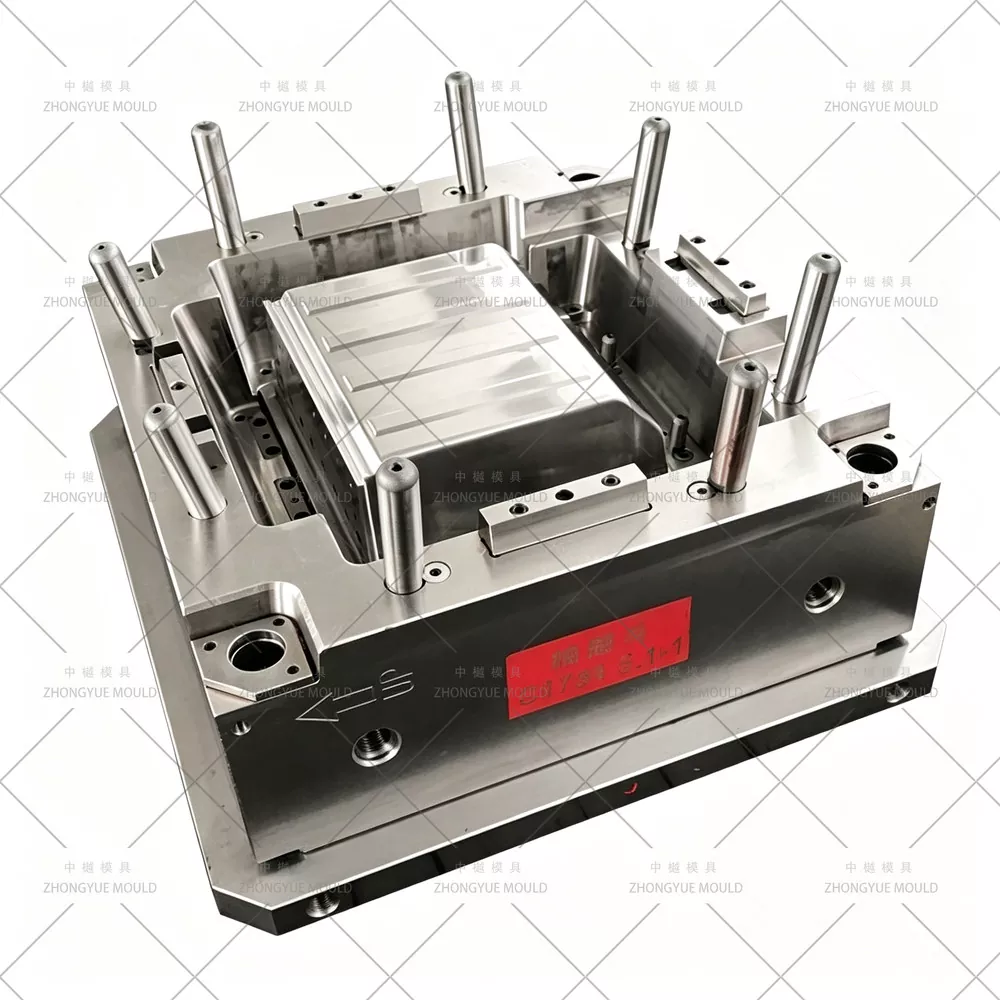

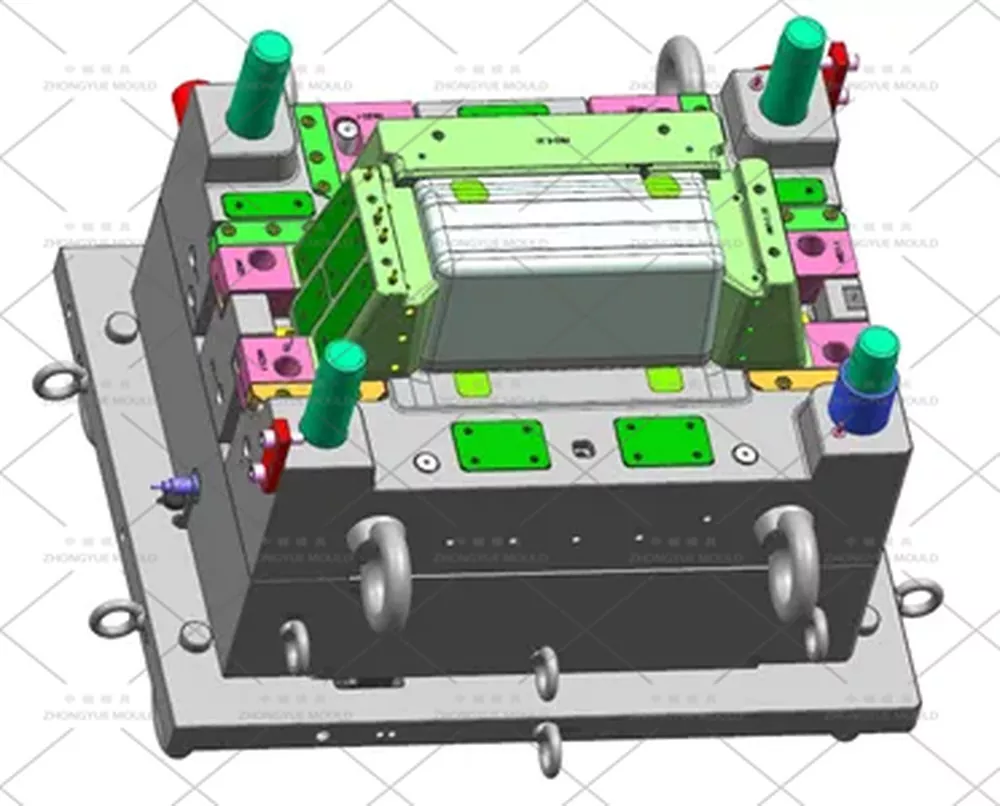

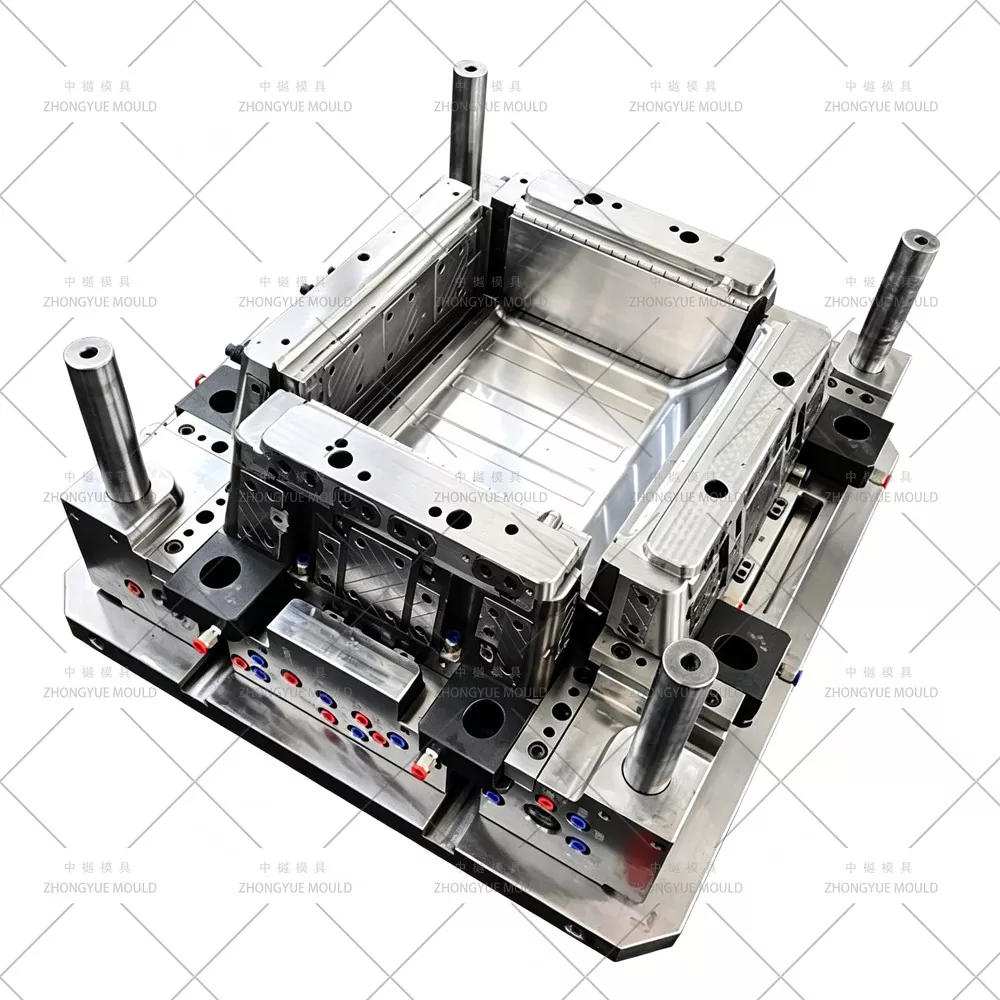

2. Zhongyue-Form: Überblick über die Struktur der Kühlschrankschubladenform aus Kunststoff

3. Zusammenfassung des Formen-Workflows

Diese Zwei-Platten-Form funktioniert wie folgt:

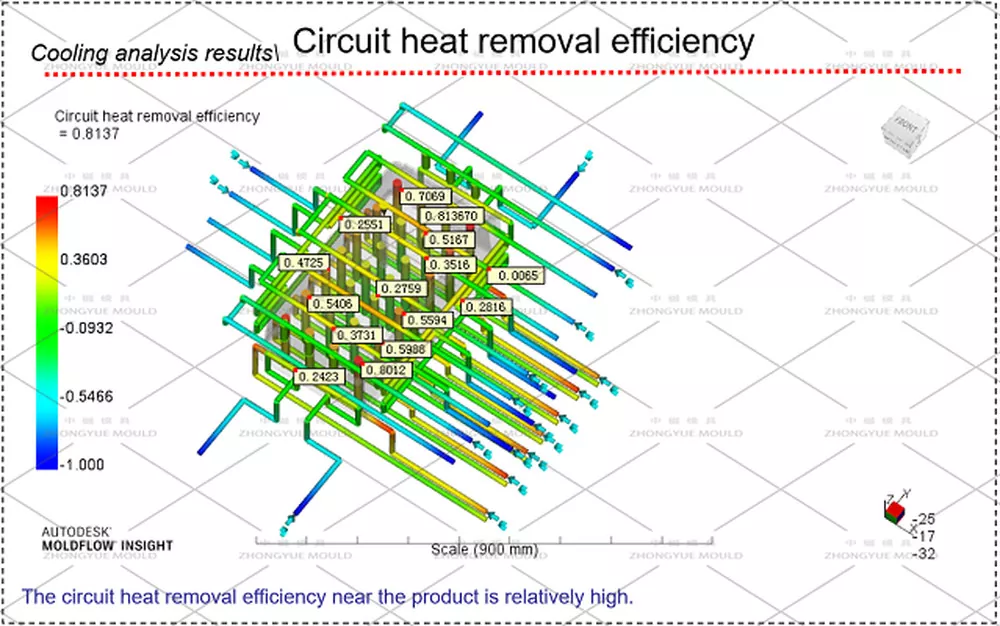

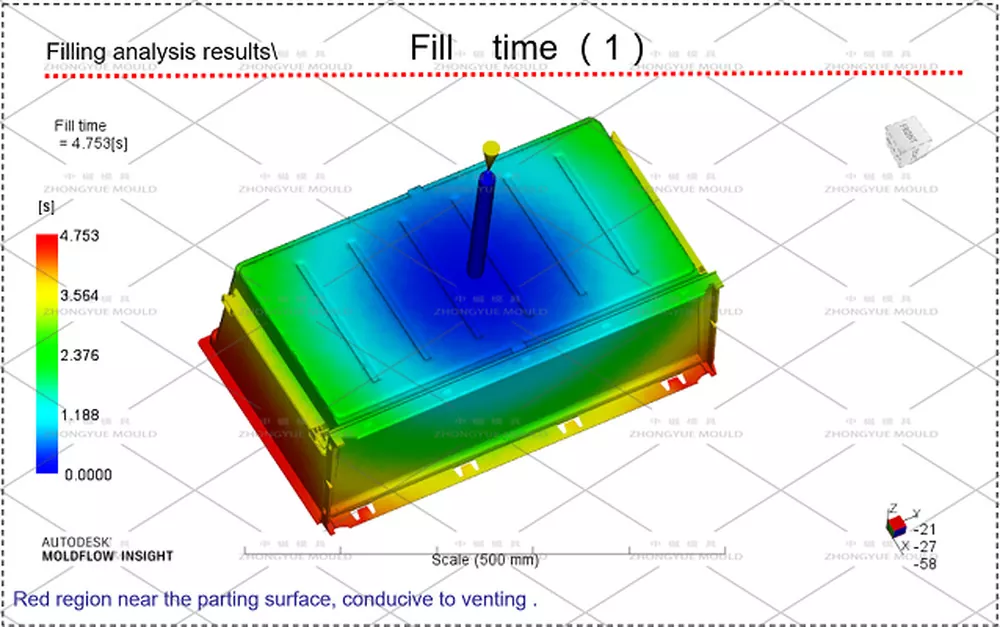

Einspritzung und Kühlung: Heißkanal füllt die Kavität; Kühlkanäle verfestigen das PS.

Formöffnung: Die bewegliche Form wird zurückgezogen. Schieber und Schrägmechanismen beginnen mit dem Entformen.

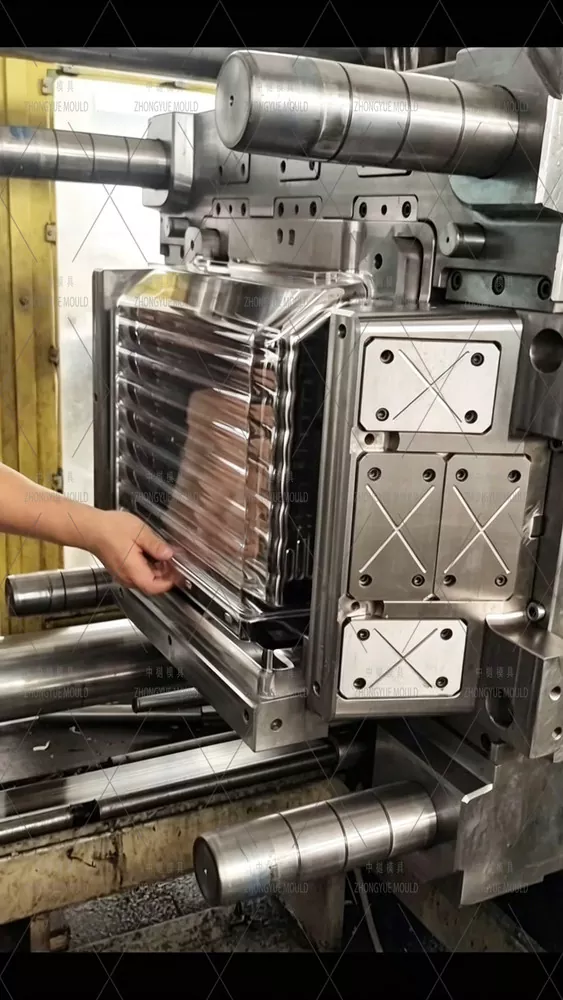

Auswurf: Der Auswerfer der Spritzgießmaschine aktiviert das Druckplattensystem und hebt die Schublade heraus.

Zurücksetzen: Der Vorgang kehrt sich für den nächsten Zyklus um.

4. Erstklassige Materialauswahl und Präzisionsbearbeitung

Materialliste:

Feste Formplatte: 2711 vorgehärteter Stahl

Beweglicher Formeinsatz: 2311 Stahl

Kernkomponenten (Schieber/Schrägdrücke): 2711 Stahl mit Nitrierung (0,15 mm Tiefe, 50–52 HRC)

Formbasis: Stahl 1050 mit mittlerem Kohlenstoffgehalt

Präzisionsbearbeitungsprotokoll:

Montage – erste Endbearbeitung: Kritische bewegliche Teile (Kern, Schieber, Stößel) werden vor der endgültigen CNC-Endbearbeitung zusammengebaut, um Stufenunterschiede zu beseitigen.

EDM-Texturierung: Druckplatten werden elektrogeätzt, um sichtbare Trennlinien zu verhindern.

Drahtschneiden: Nutzt von NC bereitgestellte Referenzen für die Ausrichtung im Mikrometerbereich.
