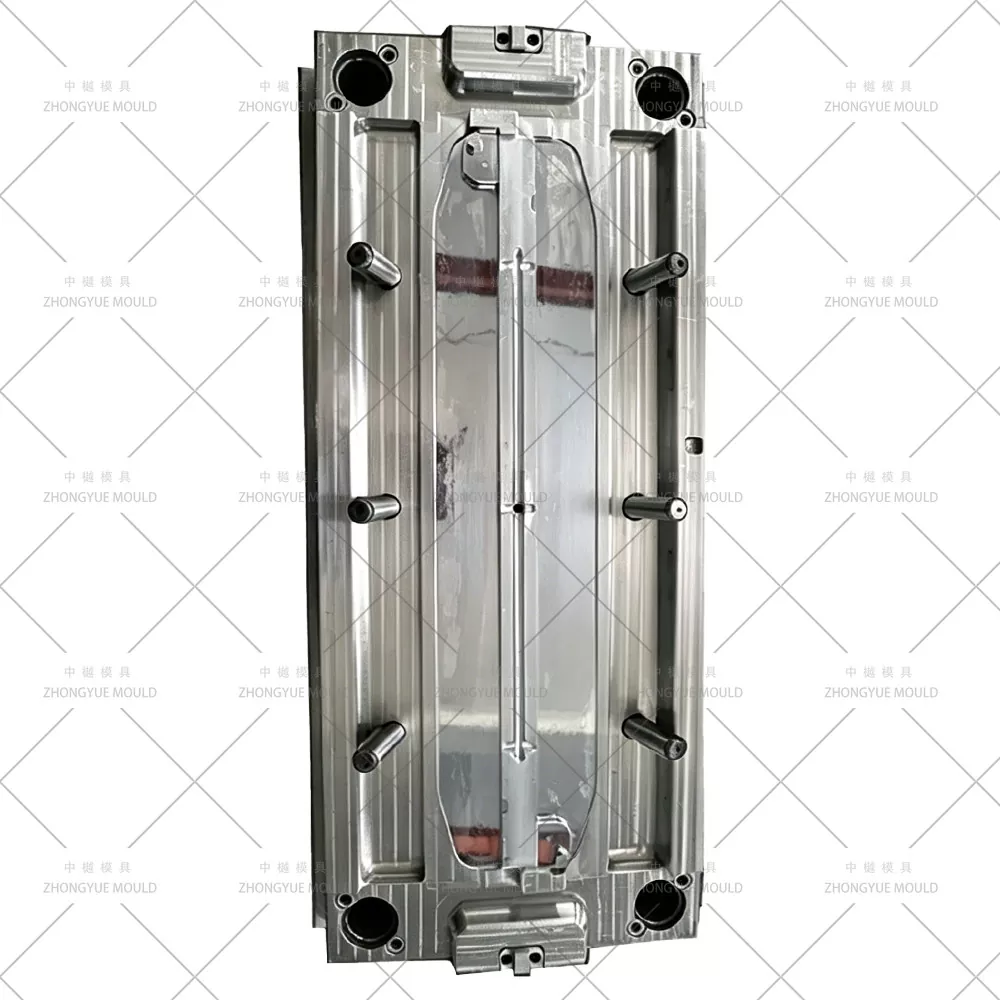

Kühlschrankform aus Kunststoff

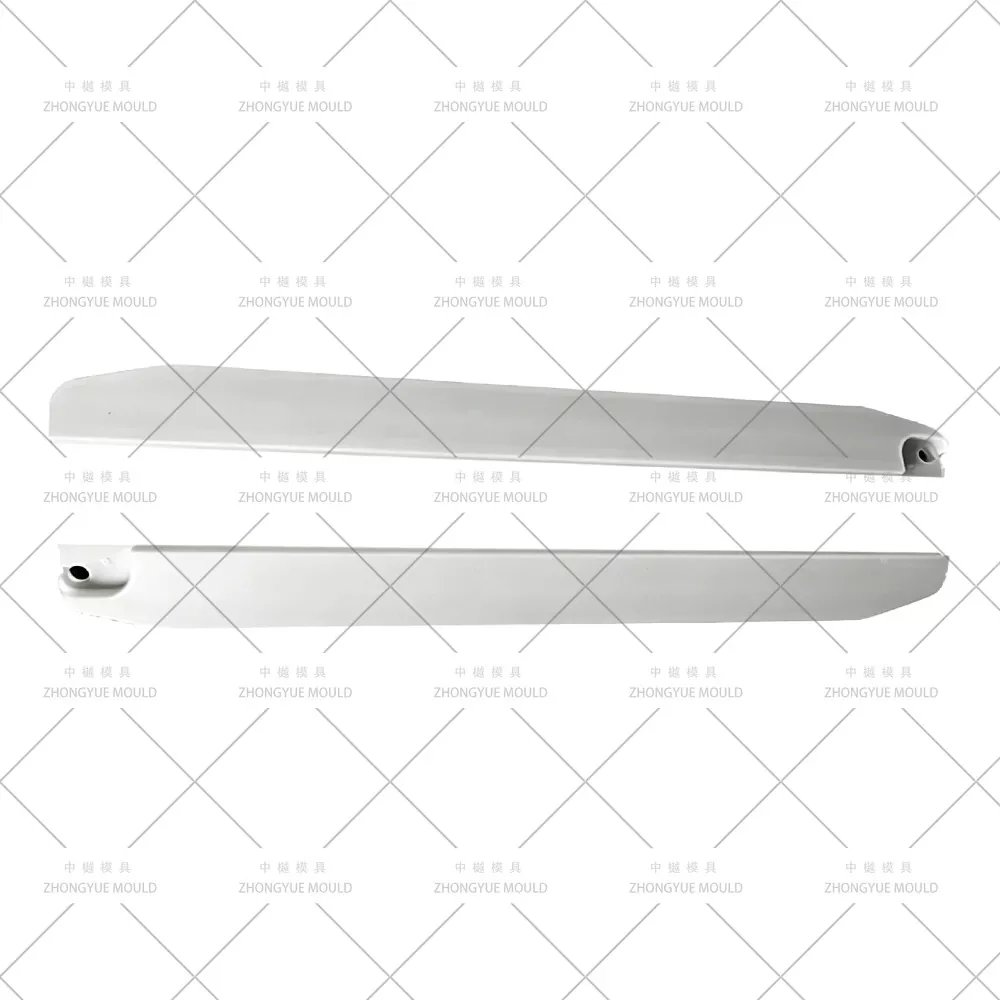

Der Türgriff des Kühlschranks ist eine wichtige ästhetische und funktionale Komponente, da er die Säule und den Griff in einer einzigen Einheit vereint. Bei Zhongyue Mould bieten wir hochpräzise Kühlschrankformen aus Kunststoff an, die für die Massenproduktion von Griffen für Gefrierfächer und umwandelbare Fächer konzipiert sind.

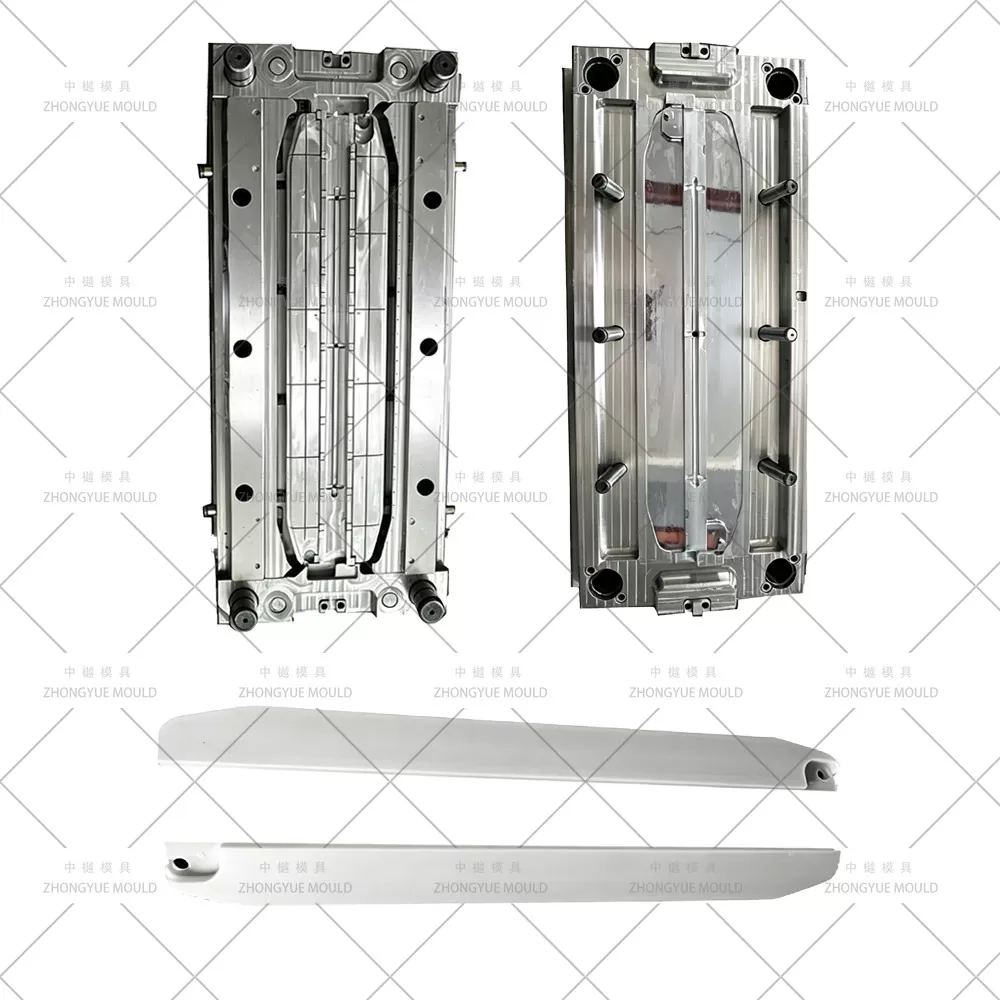

Mithilfe der fortschrittlichen 1-Form-2-Kavitäten-Technologie ermöglichen unsere Formen Herstellern die gleichzeitige Herstellung von zwei verschiedenen Griffdesigns in einem einzigen Zyklus. Dieser Ansatz verbessert die Produktionseffizienz erheblich und senkt die Herstellungskosten, während gleichzeitig die strengen Erscheinungsbildstandards der Haushaltsgeräteindustrie eingehalten werden.

Technische Herausforderung: Warum die Handhabung von Formen schwierig ist

Kühlschranktürgriffe werden als lange, dünnwandige Teile mit komplexer Geometrie klassifiziert. Zu den primären Herausforderungen gehören:

Oberflächenqualität: Es sind keine Anschnittspuren, Schweißspuren, Blasen oder Kratzer zulässig.

Komplexe Geometrie: Zu den Merkmalen gehören tiefe Hinterschneidungen (bis zu 14,3 mm), Verstärkungsrippen, Schaufenster und gekrümmte Oberflächen.

Maßgenauigkeit: Die Passflächen (S1 und S2) müssen vollkommen flach sein, um nahtlos mit der Türschale verbunden zu werden.

Materialfluss: Bei Längen über 900 mm (für Gefrierschrankgriffe) und durchschnittlichen Wandstärken von 1,8 mm ist die Aufrechterhaltung des Gleichgewichts des Schmelzflusses über eine lange Distanz von entscheidender Bedeutung.

Die technische Lösung von Zhongyue

Um diese Herausforderungen zu meistern, haben wir ein robustes Formdesign implementiert, das sich auf drei Kerntechnologien konzentriert: Anguss, Kühlung und Entformung.

1. Sequentielles Ventil-Heißkanalsystem (keine Schweißnähte)

Um hässliche Schweißnähte auf der sichtbaren Oberfläche des Griffs zu vermeiden, verwenden wir ein Timing-Nadelventil-Heißkanalsystem.

Technologie: Einweg-Sequenzventilsteuerung (G1→G2→G3→G4→G5).

Struktur: Kombiniert eine primäre Thermodüse, eine Heißkanalplatte und sekundäre Thermodüsen.

Vorteil: Durch die Steuerung der Öffnungs-/Schließzeit jeder Düse über Magnetspulen und eine Steuerung steuern wir die Schmelzeflussfront. Dadurch werden Schweißspuren effektiv beseitigt oder auf unkritische, verdeckte Flächen verschoben.

Layout: 5 Tore für den längeren Gefriergriff und 4 Tore für den kürzeren umwandelbaren Griff, um eine ausgewogene Befüllung zu gewährleisten.

[Bild einfügen: Abbildung 3 – Layout des Angusssystems]

2. Multidirektionaler Kernzieh- und Entformungsmechanismus

Bei Hinterschneidungen, die über verschiedene Ebenen (T1–T7) verteilt sind, funktioniert ein einfacher Auswurf nicht. Unsere Form integriert mehrere Entformungssysteme:

[Bild einfügen: Abbildung 5 – abgewinkelter Führungspfosten und Schiebemechanismus]

3. 3D-Kühlsystem für thermischen Ausgleich

Ungleichmäßige Kühlung führt zu Verzug. Wir haben ein ausgeklügeltes Wasserkühlungslayout entworfen:

Feste Formeinsätze: 8 Gruppen von Kühlkanälen (~15 mm von der Hohlraumwand entfernt).

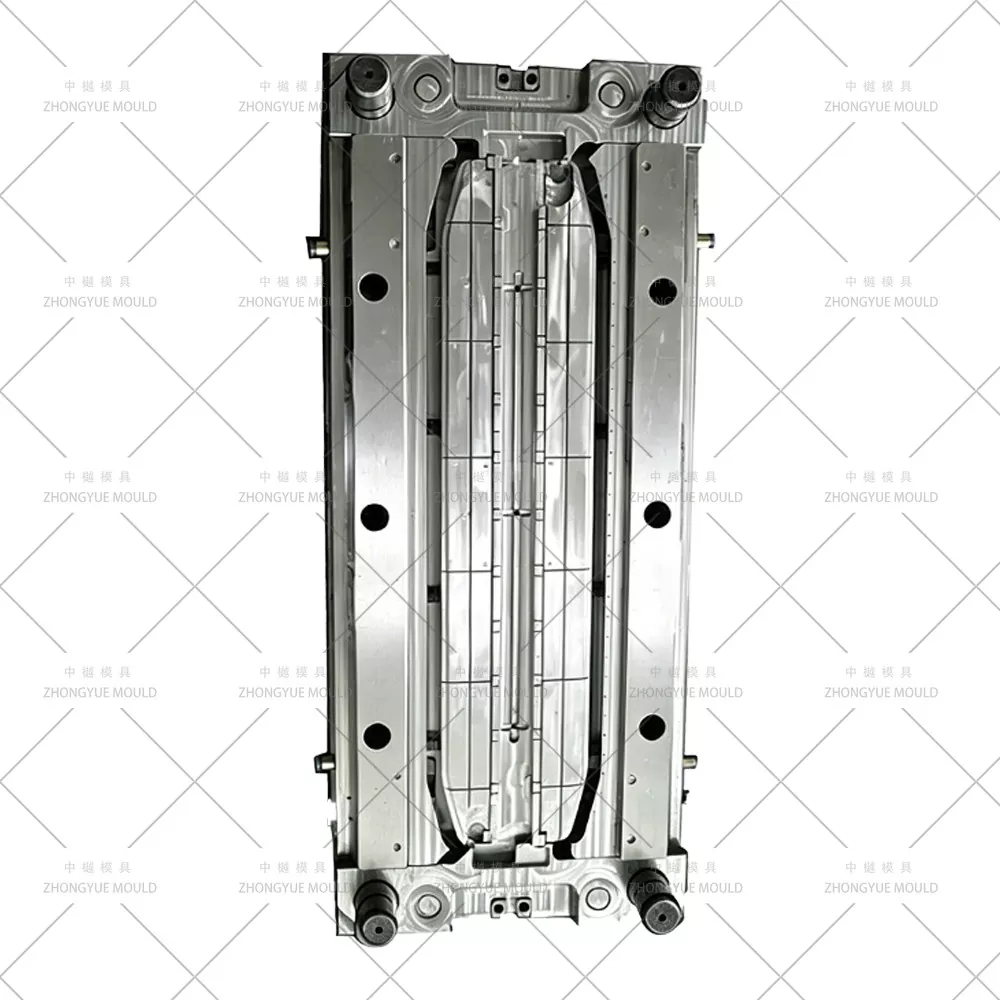

Bewegliche Formeinsätze: 6 Gruppen von Kreisläufen (Umlaufrohre + Prallwasserbrunnen).

Schieber: Spezielle Zirkulationswasserleitungen für große Schieber.

Ergebnis: Schnelle und gleichmäßige Abkühlung, wobei die Formtemperatur zwischen 80 und 90 °C ausgeglichen wird, um Schrumpfung und innere Spannungen zu verhindern.

Formarbeitsprozess

Einspritzung: Kunststoffschmelze (ABS) tritt in einer zeitgesteuerten Reihenfolge durch die sequentiellen Ventil-Heißdüsen (G1–G5) ein.

Öffnen und Kernziehen: Die Form öffnet sich und abgewinkelte Führungsstifte treiben Schieber zum seitlichen Kernziehen an.

Auswurf: Die Drückerplatte aktiviert runde Drückerstangen und Drückerblöcke, um die fertigen Griffe auszuwerfen (Abstand: 60 mm).

Zurücksetzen: Alle Komponenten kehren in ihre Ausgangspositionen zurück und sind für den nächsten Zyklus bereit.
