Schachtdeckelform aus Kunststoff PP DN1000

Kunststoff-PP-Schachtdeckelform – Spritzgussform für Inspektionskammerabdeckung und Rahmen von ZHONGYUE MOLD

In einem kompletten Inspektionskammersystem aus Kunststoff – bestehend aus Basis → Verlängerungswelle(n) → Reduzierkegel → Abdeckung und Rahmen – muss die oberste Komponente einen sicheren begehbaren/überfahrbaren Zugang, eine wasserdichte Abdichtung mit dem Konus oder der Welle, eine rutschfeste Lauffläche und Kompatibilität mit standardmäßigen lichten Öffnungen (Ø315 mm / Ø450 mm / Ø600 mm) bieten.

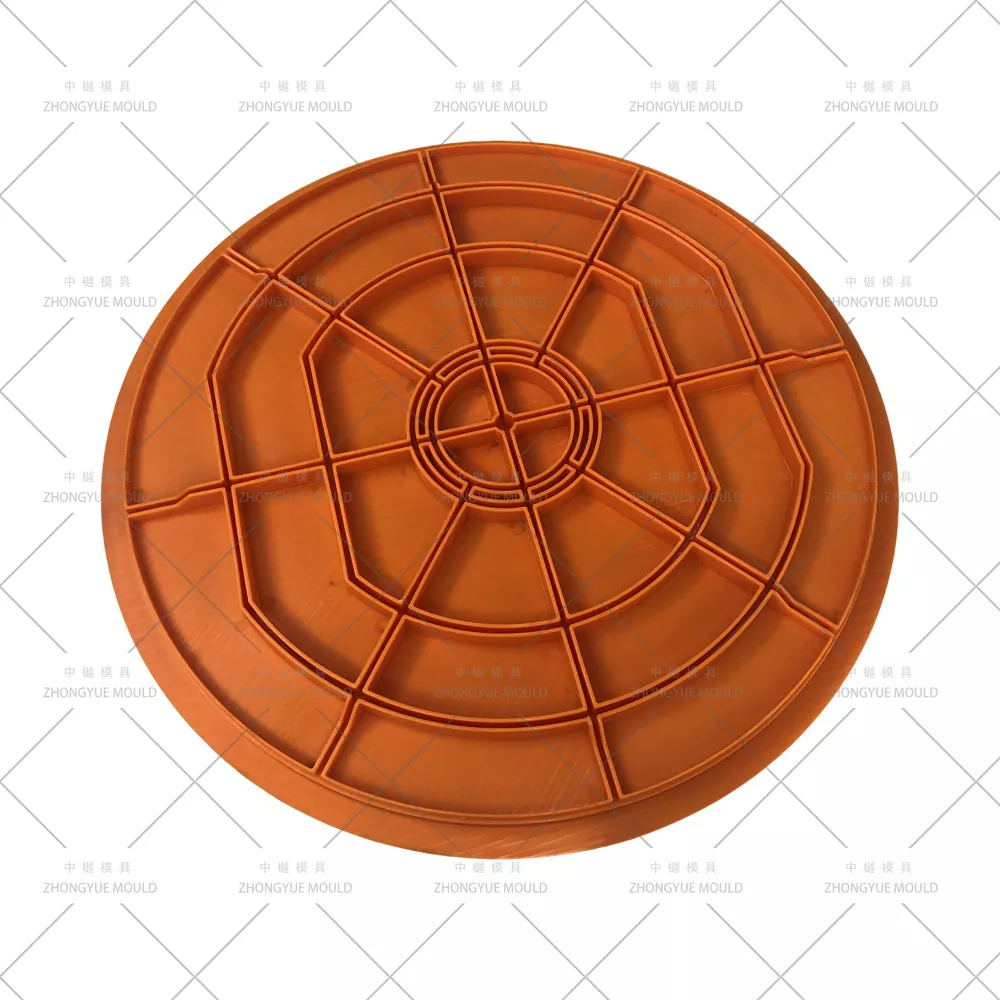

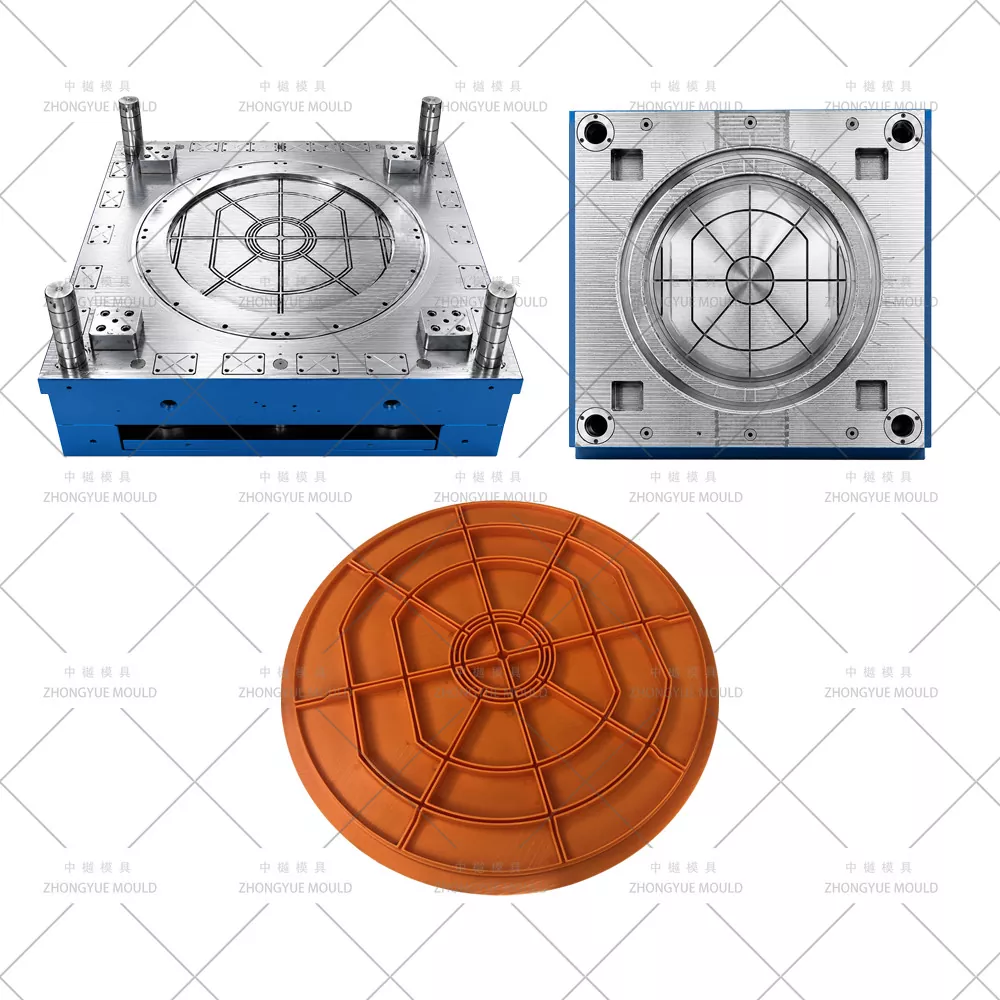

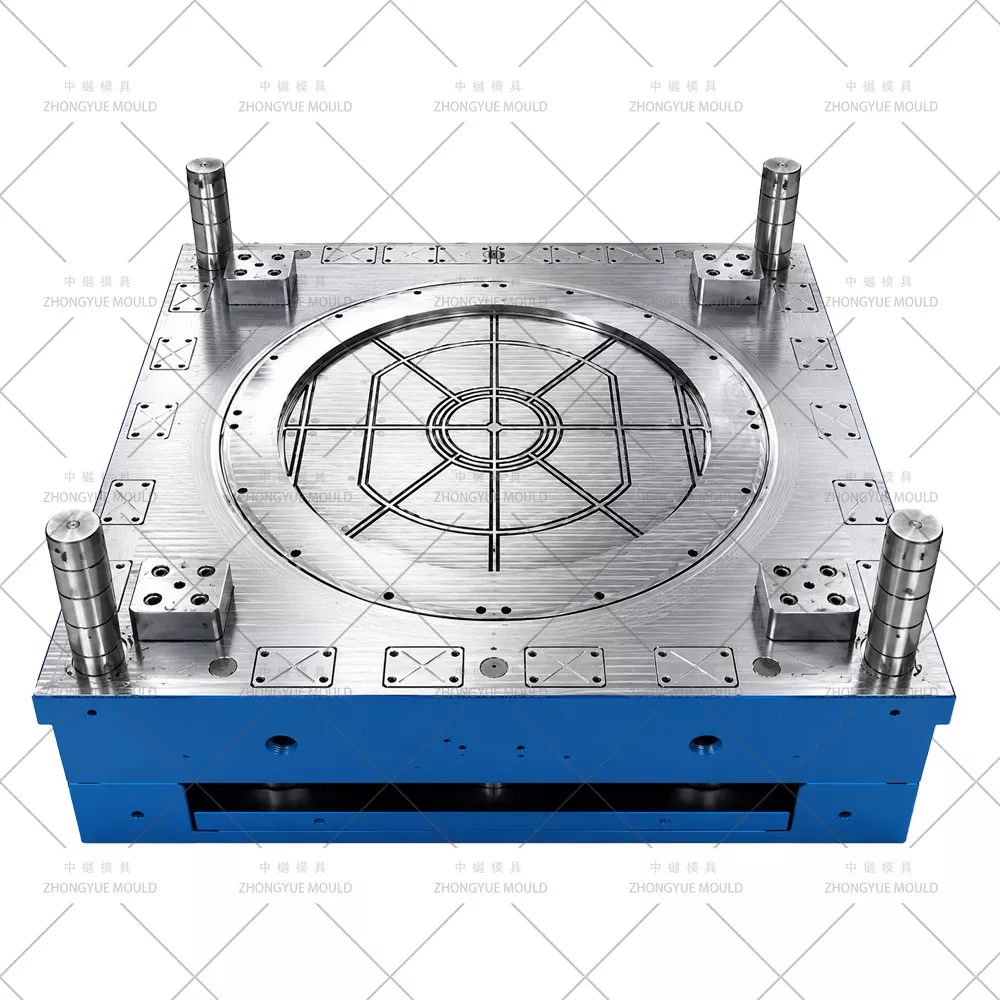

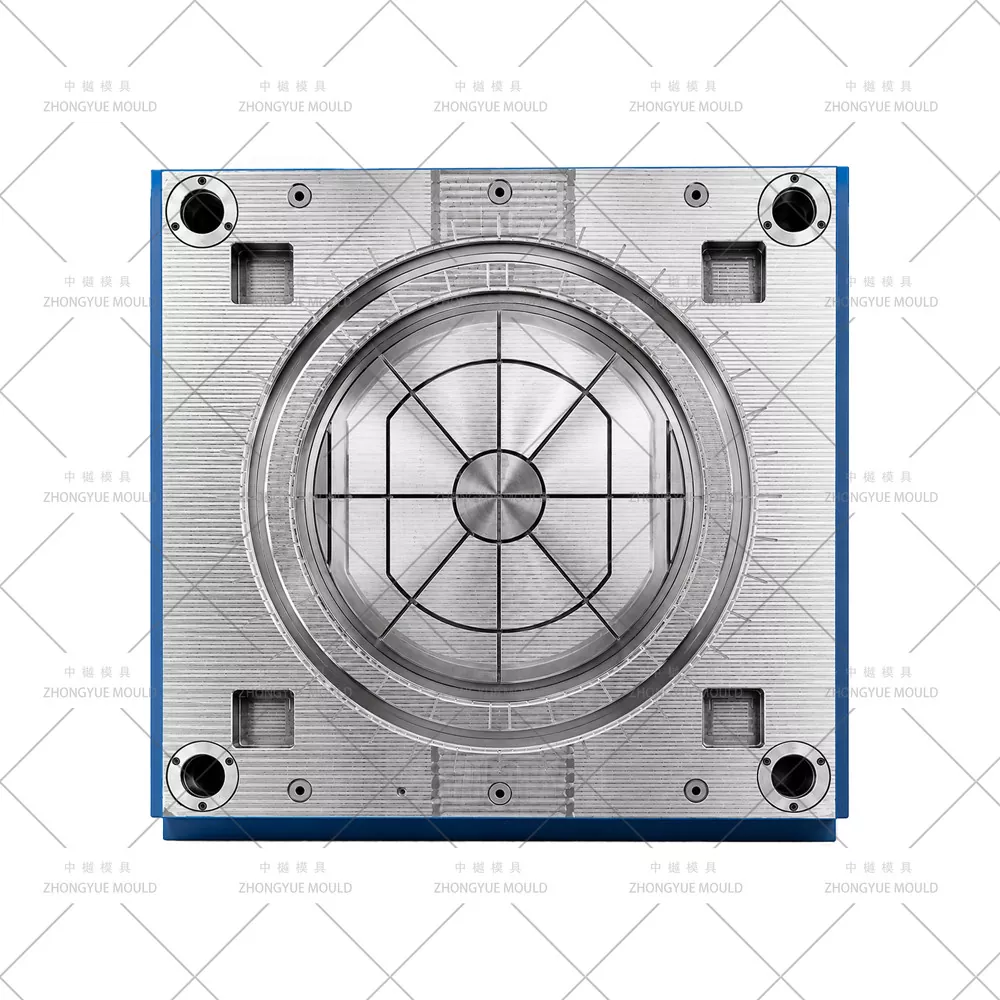

Die Kunststoff-PP-Schachtdeckelform DN1000 ist das Präzisionsspritzwerkzeug, das den Deckeldeckel (manchmal mit Stahlverstärkungsschlitz) und den passenden PP-Rahmen (quadratisch oder rund) aus Polypropylen (PP, MFI 2–6) herstellt, oft mit integriertem Anti-Rutsch-Muster und EPDM/O-Ring-Dichtungsnut. Bei ZHONGYUE MOLD (Huangyan, Taizhou, China) fertigen wir Formen für Inspektionskammerabdeckungen gemäß EN 124/EN 13598-2 – verfügbar in den Ausführungen für leichte Beanspruchung (A15/B125) bis schwere Beanspruchung (C250/D400 mit Verbund-/Stahleinlage-Option) – hergestellt aus 718H-Stahl, mit Leitblechkühlung und hochglanz-/texturiertem Hohlraum.

Spezifikationen der Kunststoff-Schachtform:

Typische technische Spezifikationen – PP-Schachtdeckel und Rahmenform

Machen Sie Ihr nächstes Kunststoff-Schachtformprojekt zum Strahlen!

Typische Schachtdeckel- und Rahmenkonfigurationen

Hinweis: Bei DN1000-Inspektionsschachtsystemen besteht die Zugangsabdeckung normalerweise aus einer lichten Öffnung von Ø315 mm oder Ø450 mm (an der Oberseite des DN1000→DN450-Konus oder DN450-Wellenadapters montiert), KEINE Ø1000-mm-Abdeckung.

Wie ZHONGYUE eine hochwertige Schachtdeckelform herstellt

① Stahlauswahl – Abnutzung und Kosten in Einklang bringen

Abdeckformen sind kleiner als Basis/Schaft, erfordern jedoch eine feine Oberflächenbearbeitung:

Lebensdauer der Form: 500.000 – 1.000.000 Schüsse.

② Optimierte Kühl- und Zykluszeit

Abdeckungen (Dicke 5–12 mm) und Rahmen (Wand 6–10 mm) kühlen relativ schnell ab, Dichtungsnuten und Scharnier-/Verriegelungsvorsprünge sind jedoch Wärmefallen:

Umlenkbare Wasserleitungen + Sprudelrohre im Rahmenkern für gleichmäßige Kühlung.

Hohlraumplatten mit seriellen/parallelen Wasserkanälen 15–20 mm von der Oberfläche entfernt.

Typische Zykluszeit: 30–60 Sekunden (Abdeckung), 45–80 Sekunden (tiefer Rahmen).

③ Oberflächenbeschaffenheit – Rutschfeste Textur und Hochglanzpolitur

Lauffläche der Abdeckung: EDM-Steinstruktur/Diamant-Rändelstruktur (Ra 3–6 μm) gemäß EN 124-Anti-Rutsch-Anforderung – geätzt oder EDM-strukturiert im Hohlraum.

Innenseite des Rahmensockels: Glatt (Ra ≤ 0,8 μm) für einfachen Sitz der EPDM-Dichtung.

Kennzeichnung: Geprägtes/geprägtes Firmenlogo, Kennzeichnung der Belastungsklasse („B125“), Norm (EN 124) – alles in den Hohlraum/den Hohlraum der Abdeckung eingraviert.

④ Anguss, Entlüftung und Auswurf

In der Regel seitlicher Lüfteranschnitt oder Randüberlappungsanschnitt zum Füllen der Rahmenschürze oder des Abdeckungsumfangs → vermeidet Schweißnähte auf der rutschfesten Oberseite.

Belüftungsöffnungen an den letzten Füllzonen (Scharniervorsprung, Aussparung für Sicherungsstift), um Brandflecken zu vermeiden.

Auswurf über Auswerferstifte unter Rahmenflansch / Deckelrand; optional Abstreifplatte für Rahmen.

Optionale Zwei-Kavitäten-Familienform (1 Abdeckung + 1 Rahmen in einer Form) für aufeinander abgestimmte Sets erhältlich.

⑤ Optionales Einsatzformteil aus Stahl/Verbundwerkstoff

Für C250/D400-zertifizierte Abdeckungen: Die Form kann mit Platzierungstaschen für Metalleinsätze gestaltet werden – die Stahlverstärkungsplatte wird vor dem Schließen manuell oder per Roboter platziert → mit PP umspritzt.

Typische Anwendungen

Kommunale und private Entwässerung: Zugangsabdeckungen Ø315/Ø450 an Inspektionsschächten (kompatibel mit DN1000-System über Konus)

Inländische Einfahrten / leichte Fahrzeuge: PP-Rahmen mit B125-Einstufung und strukturiertem Deckel

Grünflächen/Fußgängerzonen: A15-klassifizierte leichte Abdeckungen

Industrie/Parkplatz (mit Stahleinlage): C250-zertifizierter PP-Verbunddeckel + Stahldeckel (geformt in unserem umspritzbaren Werkzeug)

Kompatibel mit EN 124 / EN 13598-2, wenn es aus zertifiziertem PP und dem richtigen Rippendesign hergestellt wird

Warum ZHONGYUE MOLD für Ihre Schachtdeckelform?

Komplette Inspektionskammersystem-Fähigkeit – Wir fertigen Formen für Basis (2/3/4-Wege) + Schaft (250–1000 mm) + Konus + Abdeckung und Rahmen – alles aus einer Hand für Anbieter von Kammersystemen.

Expertise in der Oberflächenbeschaffenheit – EDM-Anti-Rutsch-Muster, Logo-Gravur, hochglanzpolierte Steckdoseninnenseiten.

Familienformoption – Abdeckung + Rahmen in einem Werkzeug, um Maschinenwechselzeit zu sparen.

Komplettes QC-Paket – KMG-Inspektion, Stahlzertifikate, T0-Testvideo und Musterbericht vor dem Versand.

Ersatzteile und Support – Zusätzliche Auswerferstifte, Dichtungen, Heizbänder (bei heißer Düse), Ferndiagnose.

Vervollständigen Sie Ihren Inspektionskammer-Formsatz

Kombinieren Sie diese PP-Schachtdeckel- und Rahmenform mit unserem:

[Kunststoff PP DN1000 Schacht 4-Wege-Basisform]

[Kunststoff PP DN1000 Schachtverlängerungsschachtform L = 1000 mm]

[Kunststoff PP DN1000 Schachtkegelform DN1000→DN450/DN600]
