Kunststoff PP DN1000 Schachtverlängerungsform

Kunststoff PP DN1000 Schachtverlängerungsform – Inspektionsschacht L = 1000 mm Spritzgussform von ZHONGYUE MOLD

In modernen kommunalen Entwässerungssystemen ersetzen Inspektionsschächte aus Kunststoff herkömmliche Schachtschächte aus Ziegeln und Beton durch leichte, korrosionsbeständige und einfach zu installierende modulare Komponenten. Eine komplette Kammer besteht aus:

Sockel (Boden/Banksockel) – mit Einlass-/Auslassanschlüssen

Verlängerungswelle(n) / Steigringe – Kammertiefe an Bodenniveau anpassen

Kegel-/Reduktionsabschnitt

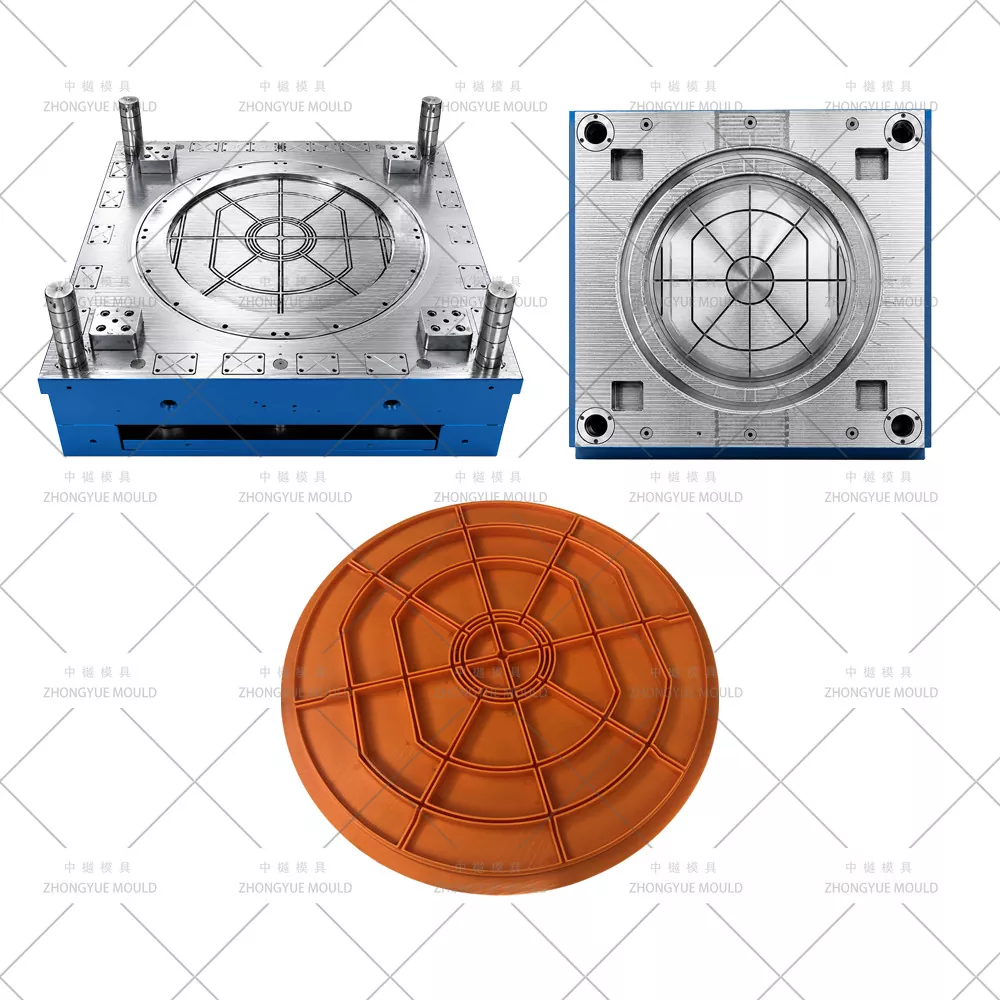

Abdeckrahmen und Gitter

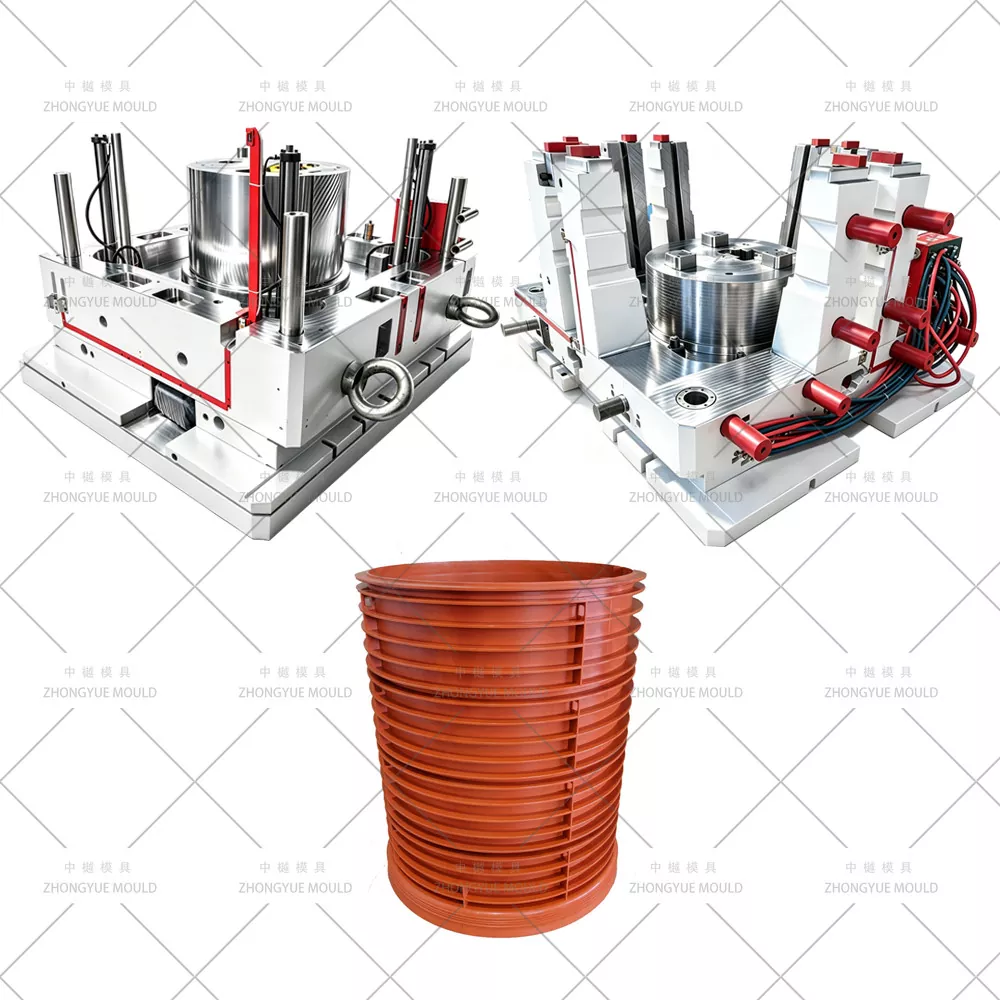

Die Kunststoff-Schachtverlängerungsform DN1000 aus PP (L = 1000 mm) ist das Präzisions-Einspritzwerkzeug, das eine glattwandige oder vertikal gerippte zylindrische Steigleitung mit Innen-Ø 1000 mm und passenden Muffen-/Zapfenverbindungen mit EPDM-Gummidichtungsnuten oben und unten herstellt. Bei ZHONGYUE MOLD (Huangyan, Taizhou, China) sind wir auf Schachtkammer-Formsysteme spezialisiert – einschließlich Basis, Schacht (Höhe 250/500/750/1000 mm), Konus und Abdeckrahmen – entwickelt für PP-Material (Schrumpfung 1,6–1,8 %), Tiefkavitätskühlung und geteilte (gevoutete) Entformung.

Spezifikationen der Kunststoff-Schachtform:

Typische technische Spezifikationen – Schachtverlängerungsschachtform DN1000 (L=1000 mm)

Machen Sie Ihr nächstes Kunststoff-Schachtformprojekt zum Strahlen!

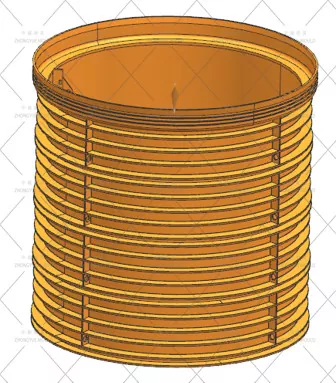

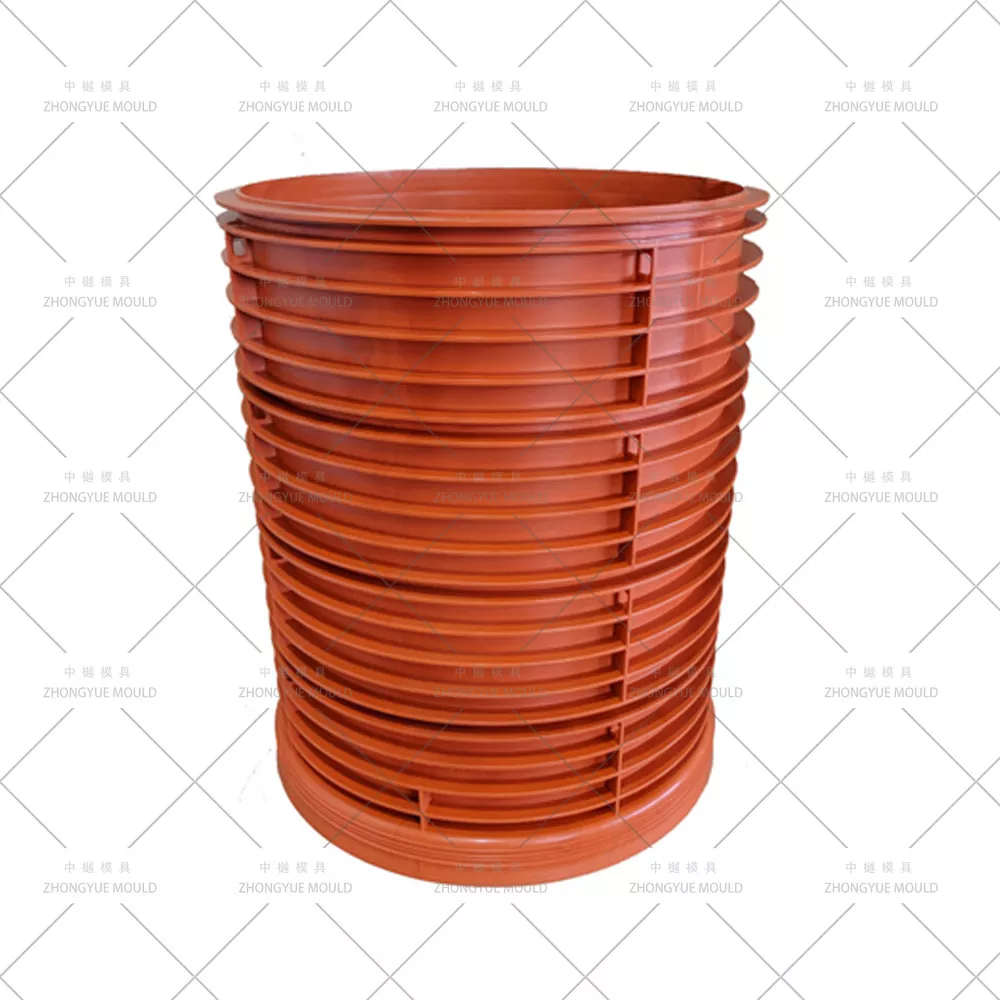

Was ist ein PP DN1000-Schachtverlängerungsschacht (L = 1000 mm)?

Rippendesign: Optionale äußere vertikale Verstärkungsrippen für zusätzliche Knickfestigkeit bei tiefer Verlegung.

Standards: Entspricht EN 13598-2 / DIN 19534 / GB/T 19472 (je nach Markt).

Wie ZHONGYUE eine hochwertige Schachtschachtform herstellt

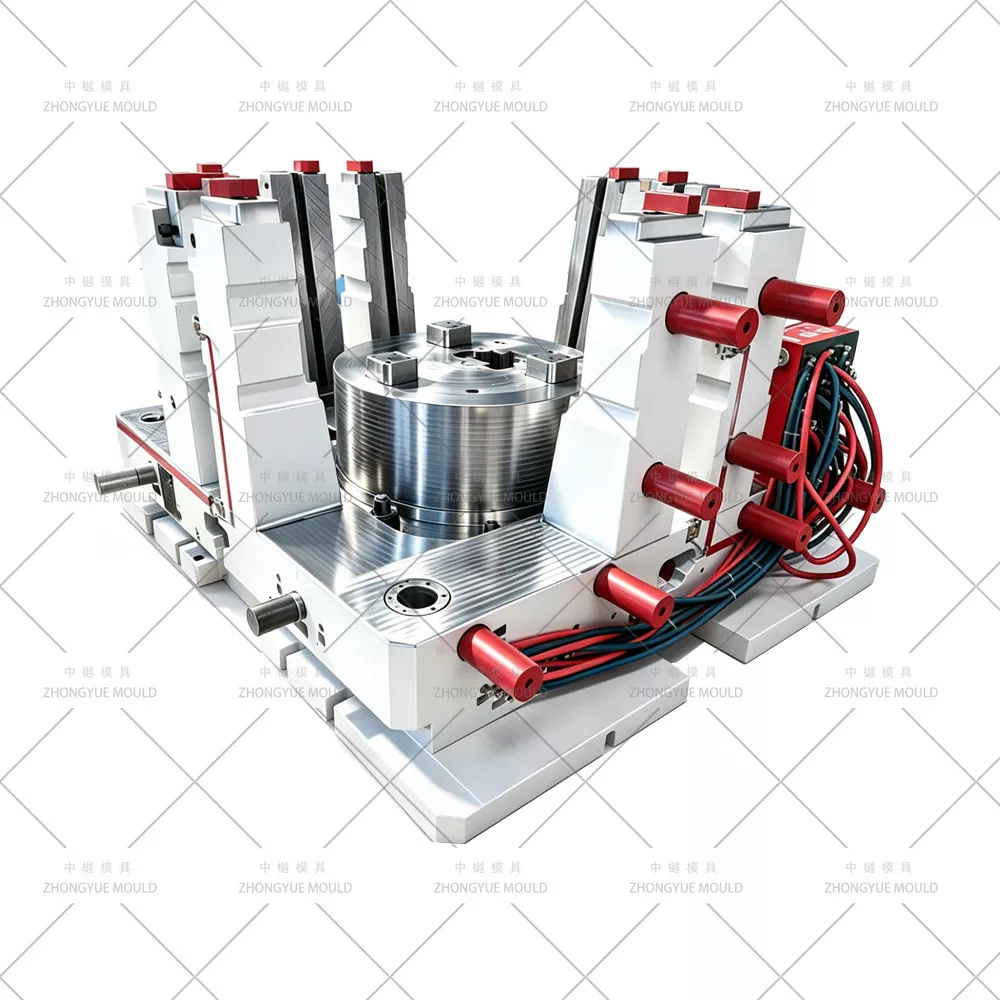

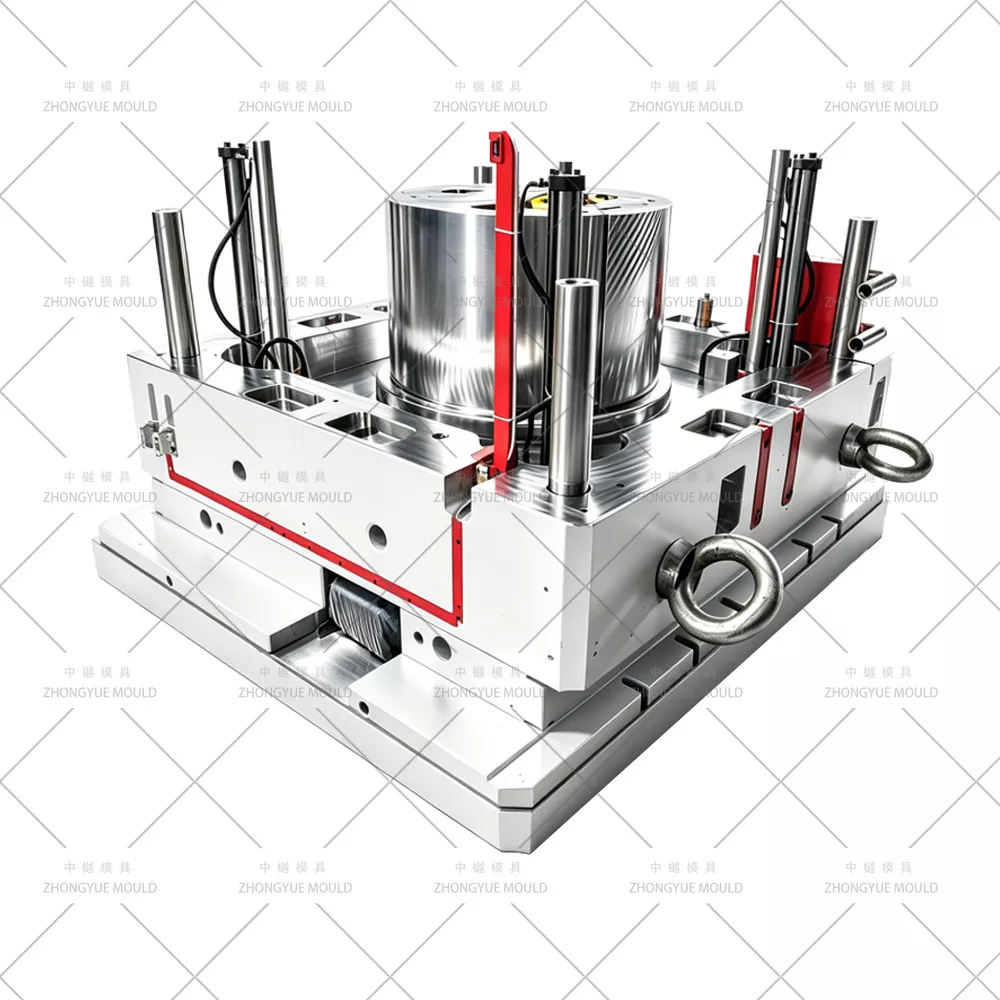

① Geteilte Kavität (Vouten-/Zwei-Halb-Form) für sicheres Entformen

Ein tiefgezogener dünnwandiger Lauf mit einem Durchmesser von 1000 mm × L1000 mm kann nicht ohne übermäßige Formschräge von einem massiven Kern abgezogen werden → erfordert eine Konstruktion mit geteiltem Hohlraum (哈夫模 / geteilte Form):

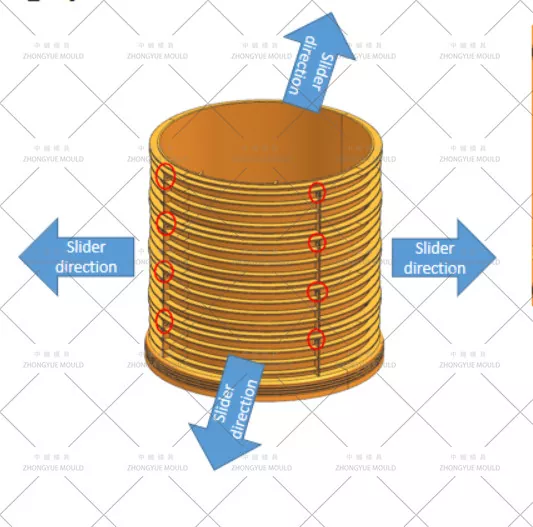

Der Hohlraum teilt sich in 2 oder 3 Segmente (Hälften/Blütenblätter), die durch Hydraulikzylinder oder abgewinkelte Stifte zum seitlichen Öffnen betätigt werden.

Kern (innerer Dorn) ist stationär oder einziehbar; Produkt wird durch Öffnen des geteilten Hohlraums freigesetzt.

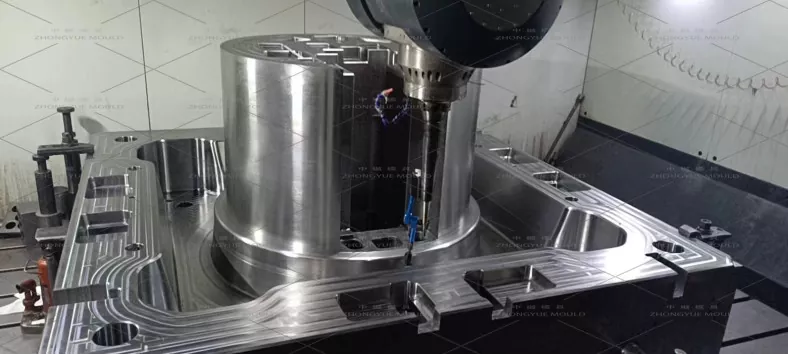

Präzisionsgefertigte Trennfuge mit minimalem Grat; Passflächen geschliffen und angepasst.

Der Formschrägewinkel am inneren Kern beträgt typischerweise 1°–1,5° (etwas mehr am äußeren geteilten Hohlraum) für eine sanfte Freigabe.

② Deep-Cavity-Kühlung – Trennung von Innenkern und Außenschale

Die Kühlung dominiert die Zykluszeit (typischerweise 90–150 Sek. für Wellen mit einer Länge von 1000 mm):

Innerer Kern: Tiefgebohrte Schallwand + Sprudelrohr, das die volle Tiefe erreicht → gleichmäßige Kühlung von innen nach außen.

Äußere geteilte Kavität: Reihen- oder parallele Wasserleitungen im Abstand von 20–25 mm von der Formoberfläche; BeCu-Einsätze (Berylliumkupfer) an dicken Rippen-/Schaftenden.

Unabhängige Temperaturregelung für Kern und Kavität, um unterschiedliche Schrumpfung zu steuern und Ovalität zu verhindern.

③ PP-Schrumpfungskompensation und Genauigkeit der Dichtungsnut

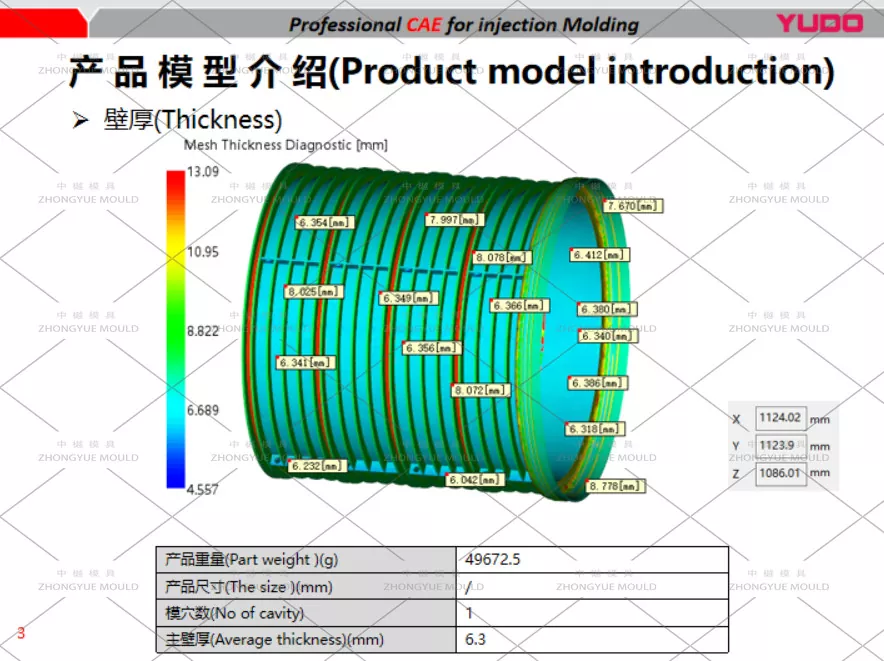

Die Form wurde mit einem isotrop kompensierten PP-Schrumpfungsfaktor von 1,6–1,8 % entworfen und bei Bedarf von Moldflow überprüft.

Obere und untere Buchsendichtungsnuten (für Ø-Ring-EPDM-Dichtung) mit einer Toleranz von ±0,05 mm bearbeitet, um eine wasserdichte Verbindung mit angrenzendem Schaft/Basis/Konus zu gewährleisten.

Die Innenfläche kann glatt (Ra ≤ 0,8 μm) oder leicht strukturiert sein, wenn sie gerippt ist.

④ Stahlauswahl – Abnutzung und Kosten in Einklang bringen

⑤ An- und Entlüftung

In der Regel seitliche Lüfteröffnungen oder mehrere überlappende Öffnungen an einem Ende (unten oder oben, je nach Ausrichtung), um vom Muffenende nach oben zu füllen und so den Lufteinschluss im tiefen Hohlraum zu minimieren.

Trennlinienentlüftungen entlang der Zylinderlänge, um Luft abzuleiten – wichtig bei tiefen, dünnwandigen PP-Formteilen, um Brandflecken zu vermeiden.

Kaltkanalstandard; Heißdüse optional für hochvolumige Standleitungen.

Typische Anwendungen

Kommunale Sturm- und Sanitärkanäle: Inspektionsschächte mit einstellbarer Tiefe für Wohn-/Gewerbeanlagen

Straßenentwässerung: Mit Hochleistungs-Abdeckungsadaptern (D400/F900 bewertet)

Regenwassernutzung / Versickerung: Als Steigleitung für den Zugang zur Oberfläche

Modulares System: Stapelbar mit steckbaren Gummiringverbindungen – es können mehrere 250/500/1000-mm-Schächte kombiniert werden, um jede Einbautiefe zu erreichen

Kompatibel mit EN 13598-2, DIN 19534, GB/T 19472 Standardkammern bei Herstellung aus zertifiziertem PP.

Warum ZHONGYUE MOLD für Ihre Schachtschachtform?

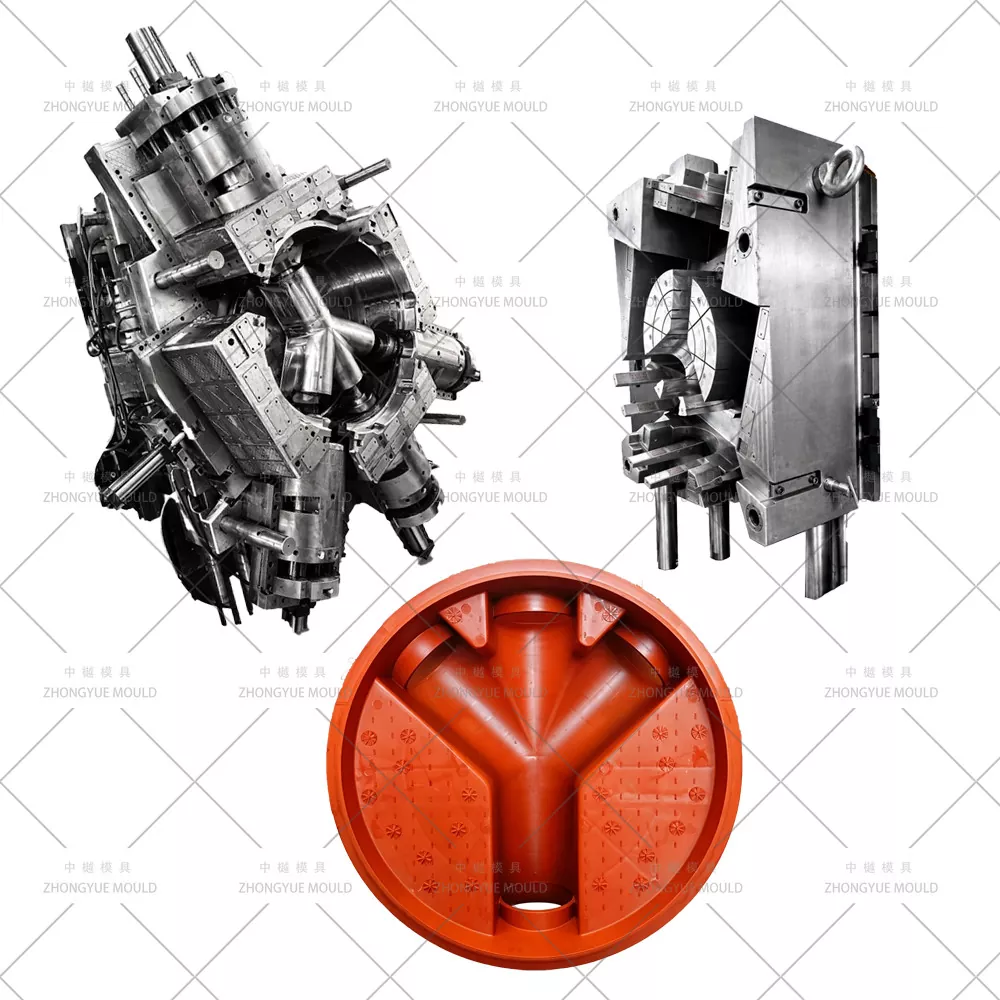

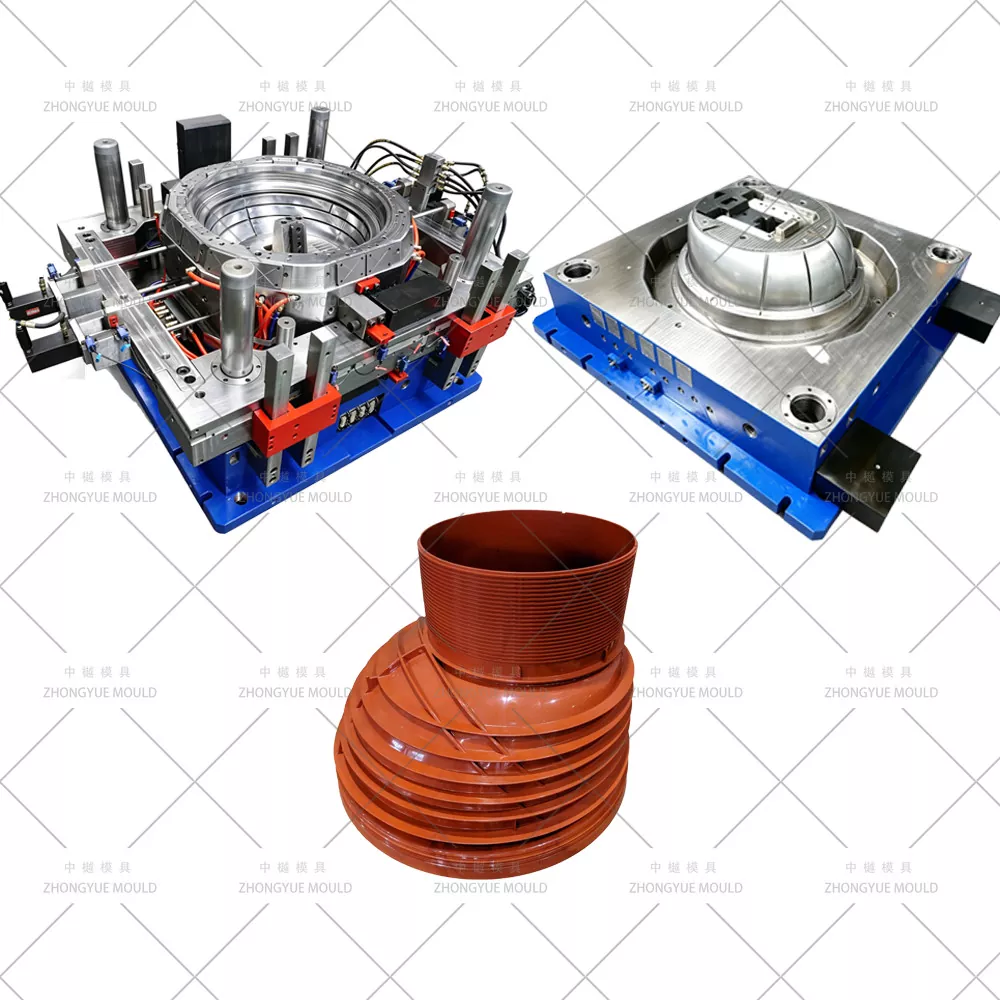

Komplette Kammersystemfähigkeit – Wir fertigen Formen für Basis + Schaft (mehrere Höhen) + Konus + Abdeckrahmen – alles aus einer Hand für Kammersystemlieferanten.

Tiefziehkühlungs-Know-how – Leitblechkern-Bubbler + zonierte Hohlraumkühlung zur Minimierung von Verzug und Zykluszeit bei L=1000-mm-Wellen.

Präzise Split-Cavity-Bearbeitung – Geschliffene Trennflächen, minimaler Grat, hydraulische Verriegelungssicherheit.

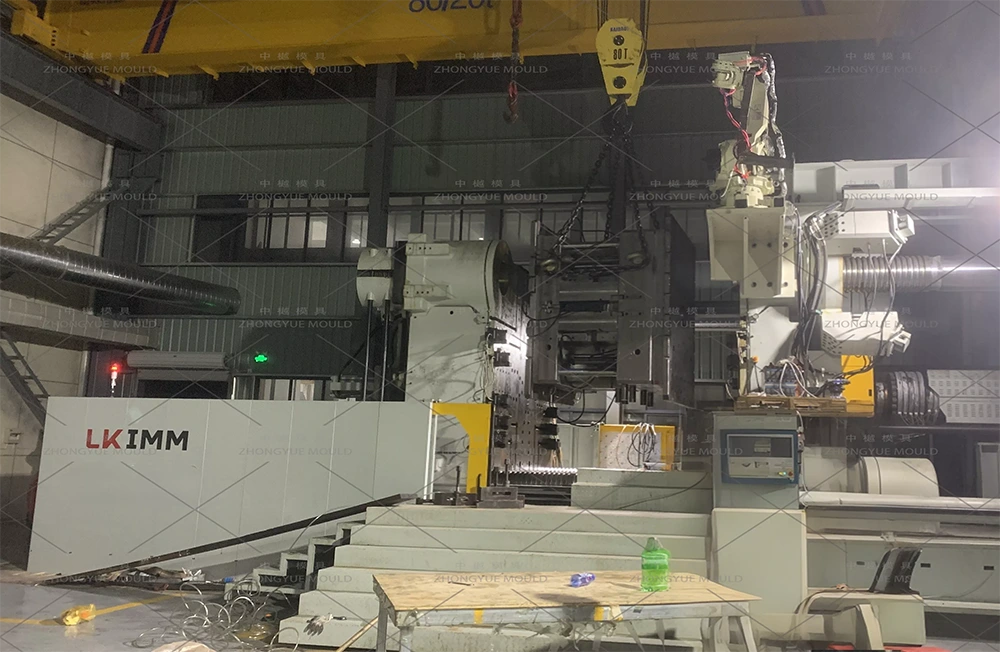

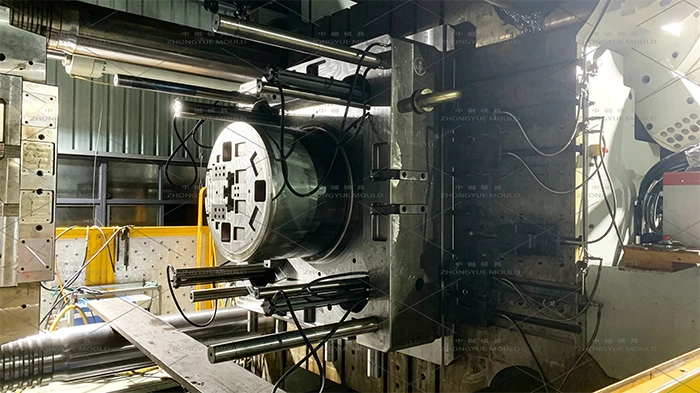

Komplettes QC-Paket – CMM-Inspektion, Stahlzertifikate, T0-Testvideo und Muster-Abmessungsbericht vor dem Versand.

Ersatzteile und Support – Zusätzliche Dichtungen, Verschleißplatten, Heizbänder (bei heißer Düse), Fehlerbehebung aus der Ferne.

Starten Sie Ihr Schachtverlängerungsschachtformprojekt

Egal, ob Sie eine PP-Schachtschachtform DN1000 L=1000 mm (oder 500/750-mm-Varianten) oder einen kompletten Inspektionsschachtformsatz (Basis + Schächte + Konus + Abdeckung) benötigen, unser Ingenieurteam ist bereit.
