Unterirdische Entwässerungs- und Abwassernetze sind für den Zugang, die Reinigung und die Wartung auf Inspektionsschächte aus Kunststoff angewiesen. Die kritischste Komponente ist der Schachtboden – typischerweise ein PP- oder PE-Formsockel mit großem Durchmesser, einer Bank (Strömungskanal) und gemufften Einlass-/Auslassöffnungen zum Anschluss von Abwasserrohren der Größen DN150–DN600.

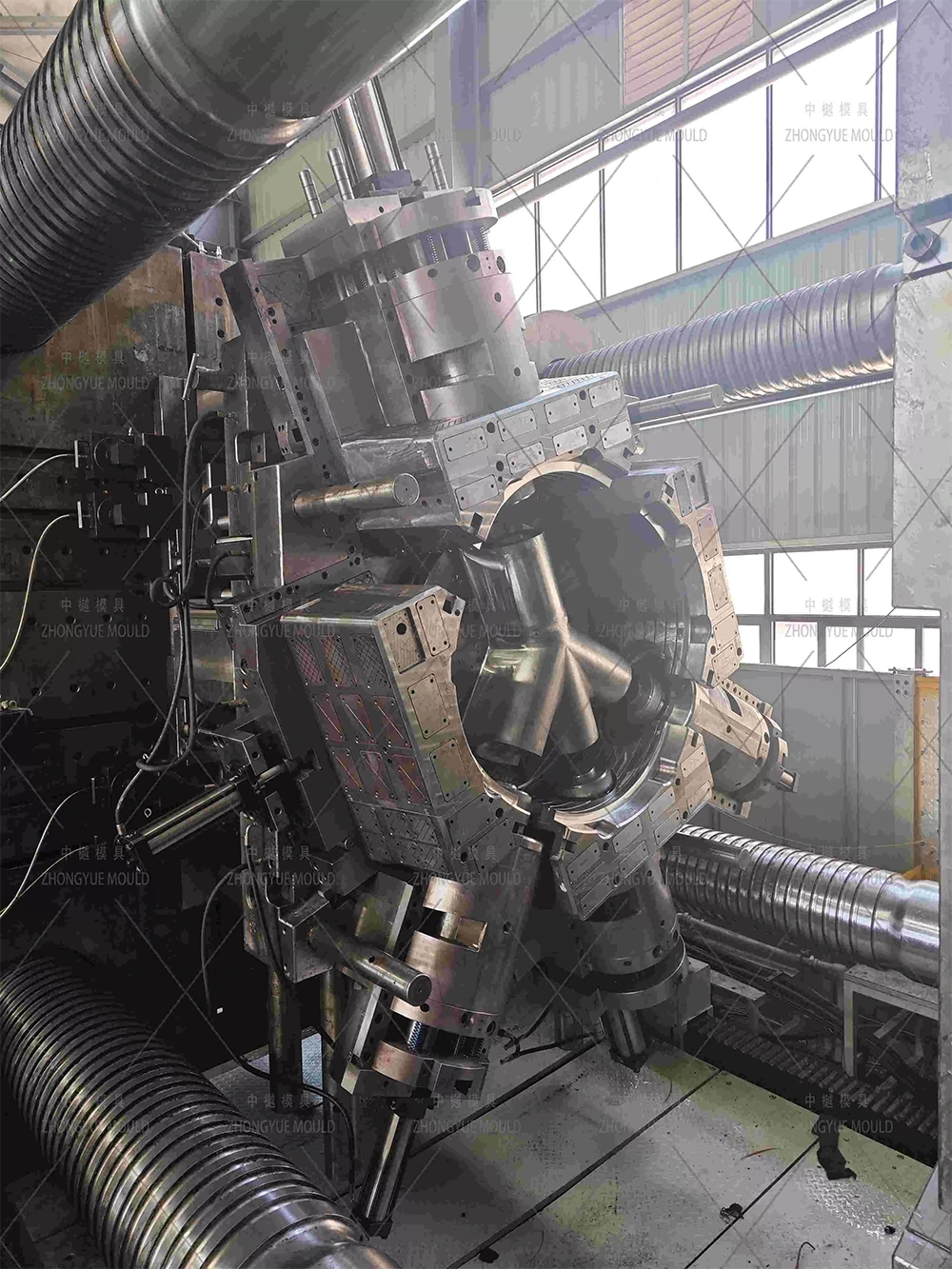

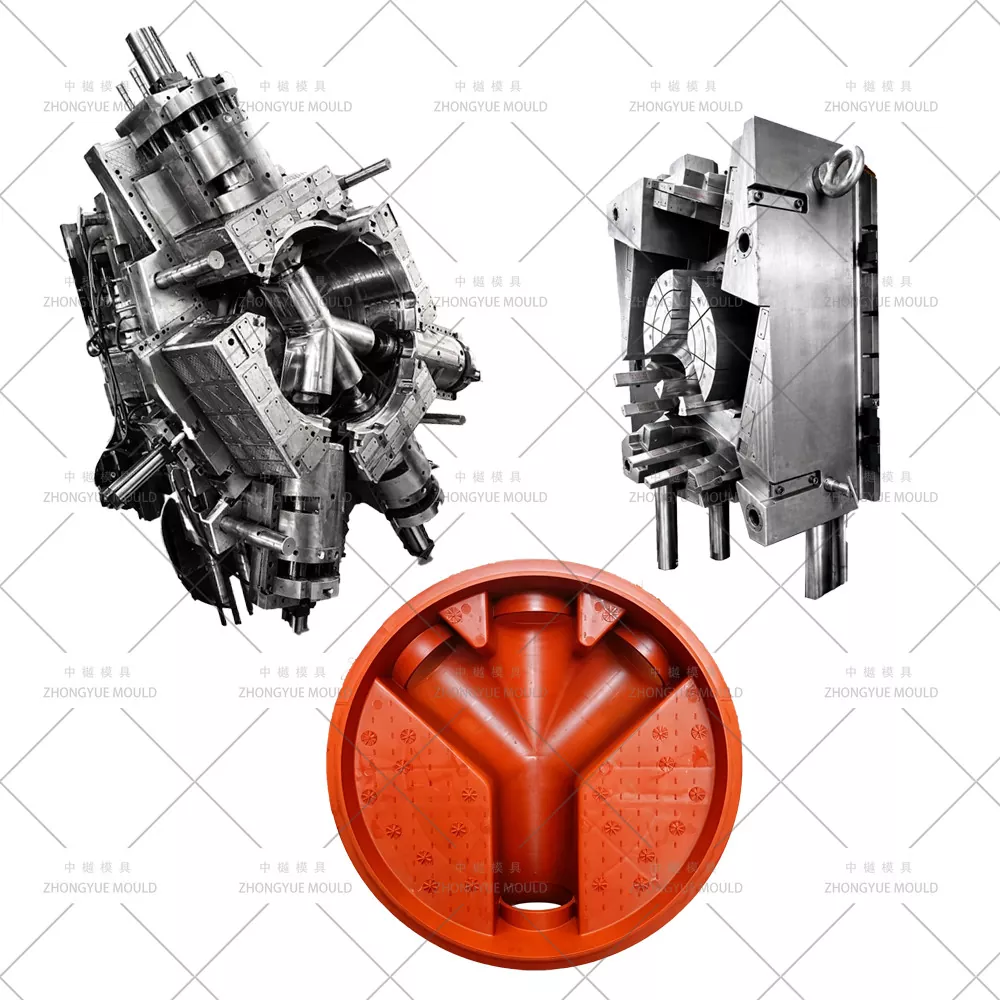

Eine PP DN1000-Schacht-4-Wege-Sockelform aus Kunststoff ist das große Präzisions-Einspritzwerkzeug, das einen Sockel mit einem Innendurchmesser von Ø 1.000 mm mit vier Richtungsrohrstutzen, integral geformten Bänken und tiefgezogenen Rippenstrukturen bildet. Bei ZHONGYUE MOLD (Huangyan, Taizhou, China) verfügen wir über umfassende Erfahrung in der Entwicklung und dem Bau von Schachtkammer-Basisformen für PP (Schrumpfung ~1,6–1,8 %), die über vierseitiges hydraulisches Kernziehen, tiefe Hohlraumkühlung und eine verstärkte Einsatzblockkonstruktion verfügen, um Maßgenauigkeit und lange Formlebensdauer zu gewährleisten.

Spezifikationen der Kunststoff-Schachtform:

Typische technische Spezifikationen – PP DN1000 4-Wege-Schachtbodenform

Machen Sie Ihr nächstes Kunststoff-Schachtformprojekt zum Strahlen!

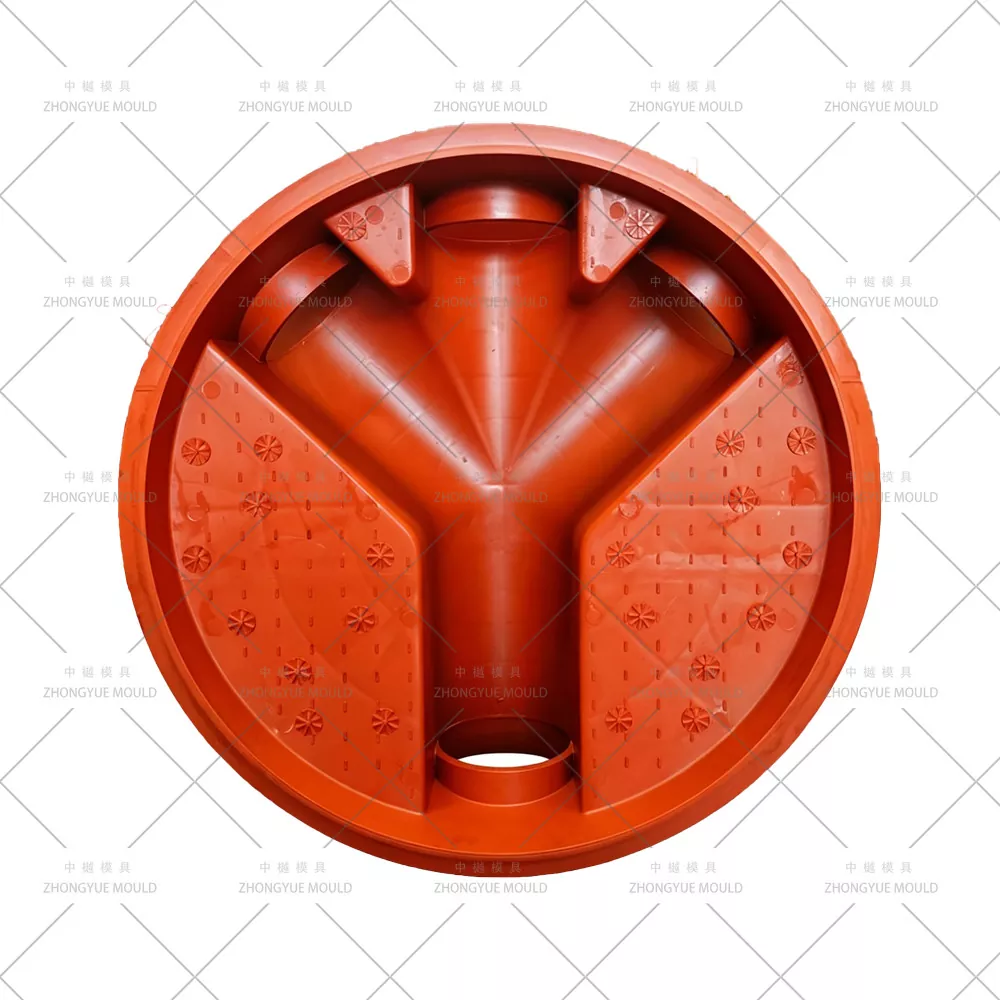

Was ist ein PP DN1000 4-Wege-Schachtunterteil?

Basisdurchmesser: Innen-Ø 1000 mm (Außen-Ø typischerweise ~1140–1200 mm, abhängig von der Wandstärke)

Konfiguration: 4-Wege = 1 Einlass + 1 Auslass (gegenüberliegend) + 2 Seitenzweige (kann vor Ort mit Blindstopfen versehen werden); Steckdosen entsprechen den Normen EN 13598-2 / DIN 19535

Rohrstutzengrößen: Normalerweise DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600, konfigurierbar über austauschbare Einlegeringe

Material: Neuware oder recyceltes Polypropylen (PP) – chemikalienbeständig, leicht, lange Lebensdauer (>50 Jahre unter der Erde)

Sitzbank: Eingeformter Strömungskanal (Sumpf/Bank), um das Abwasser zum Auslass zu leiten – je nach Ausführung kann es sich um eine Bank mit glattem Radius oder eine flache Bank handeln

Wie ZHONGYUE eine hochwertige Schachtbodenform herstellt

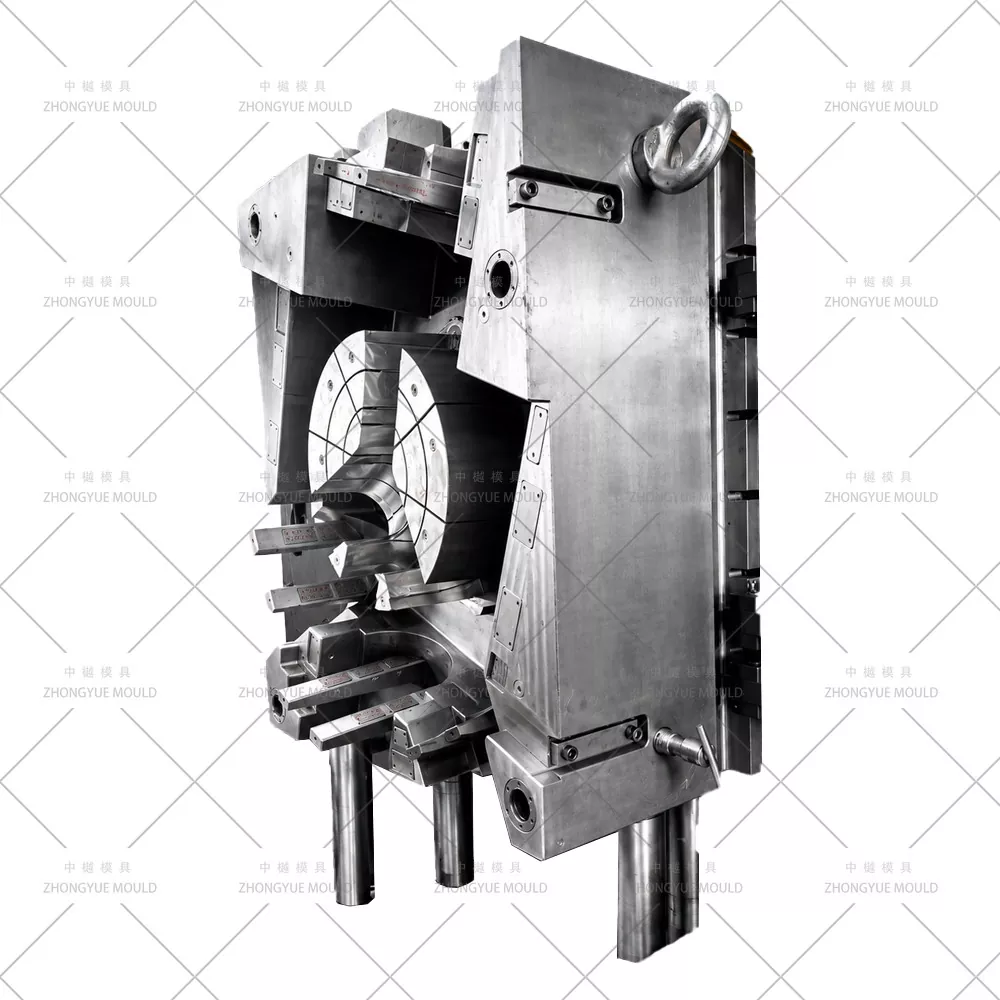

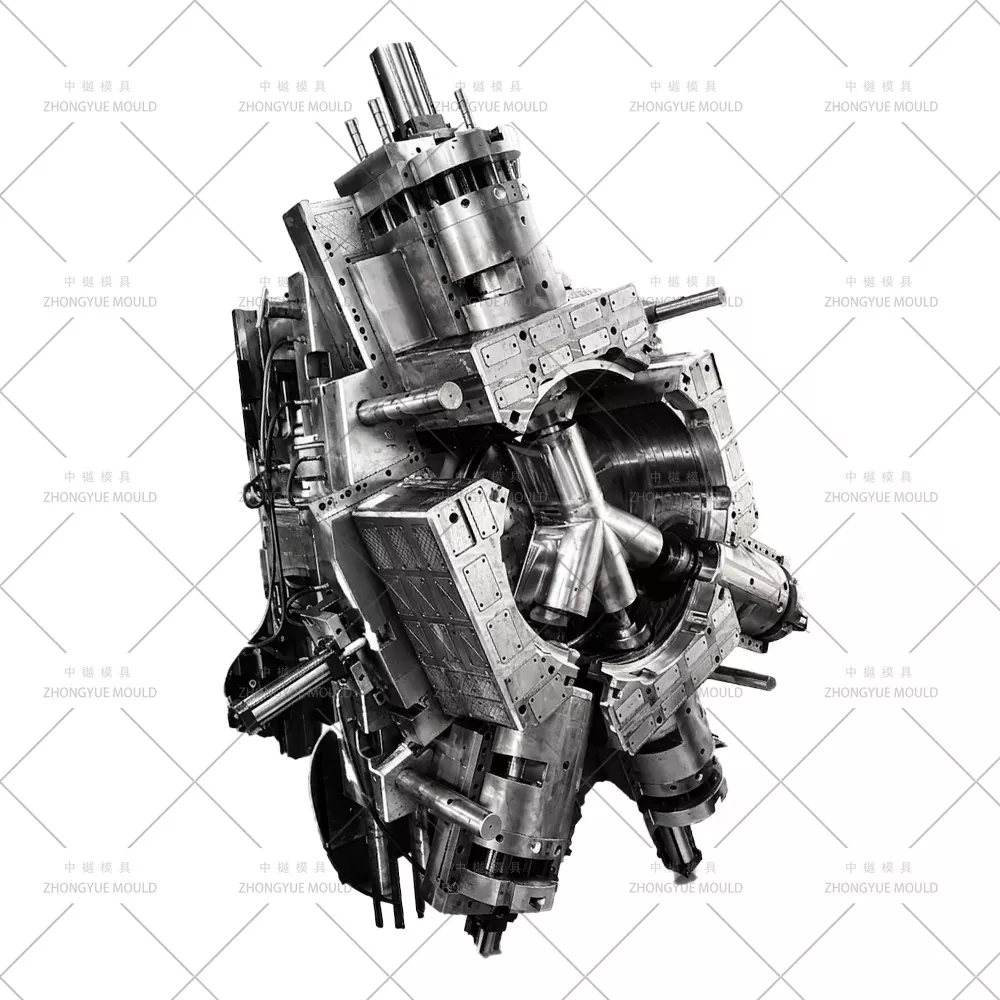

① 4-seitiger hydraulischer Kernzug ​​für Rohrmuffen

Das charakteristische Merkmal einer PP-Schacht-4-Wege-Basisform DN1000 aus Kunststoff sind vier große Seitenkerne, die die Rohrmuffen/-glocken bilden.

Jeder Muffenkern wird durch unabhängige Hydraulikzylinder (oder Großwinkelheber für flache Muffen) betätigt, wobei Sicherheitsendschalter mit Sicherheitsverriegelung verhindern, dass die Form geschlossen wird, wenn ein Kern nicht vollständig zurückgezogen/vorgeschoben wird.

Die Winkel der Sockelentformung werden präzise berechnet (typischerweise 1°–2°) mit verchromten Kernstiften/Hülsen für sanftes Herausziehen und lange Lebensdauer.

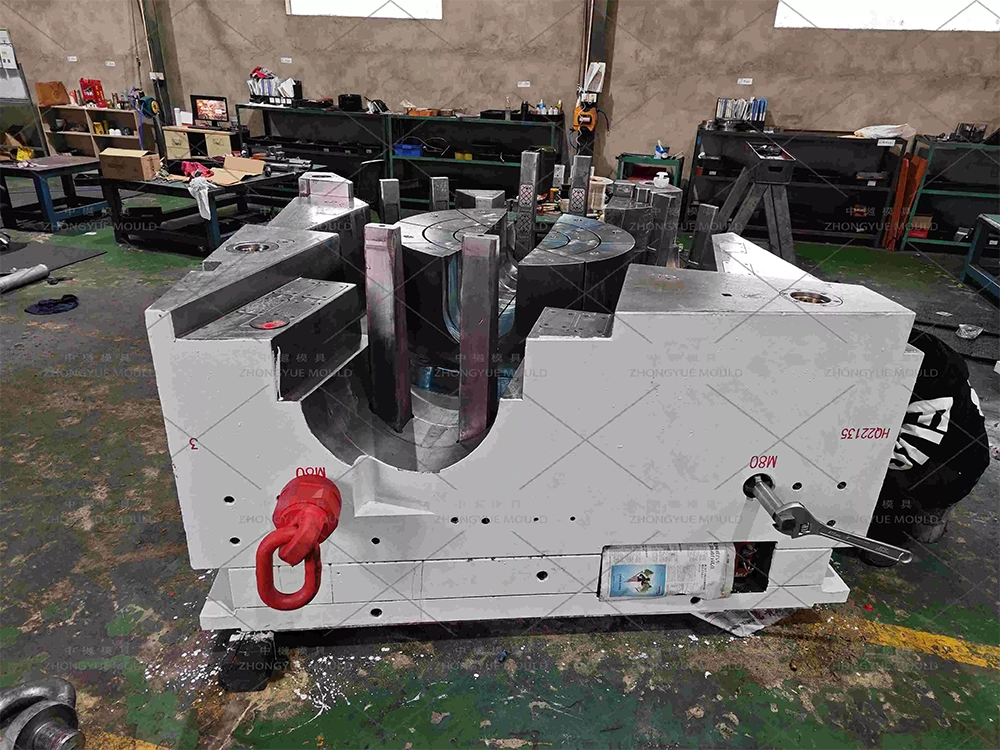

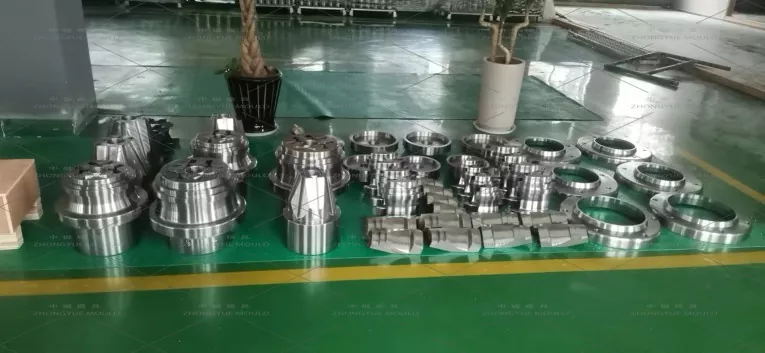

Austauschbare Einlegeringe ermöglichen unterschiedliche Rohrdurchmesser (DN150–DN600) ohne Nachbearbeitung des gesamten Kerns – eine Kostenersparnis für Schachtsystemlieferanten.

② Deep Cavity Cooling & Insert-Block-Konstruktion

Schachtunterteile haben dicke Wände (8–15 mm) und sind tiefgezogen – die Kühlung ist entscheidend für die Zykluszeit (typischerweise 120–200 Sek.).

Kern: Tiefgebohrte Leitbleche + Bubbler-Röhren, die bis zum Boden des tiefen Kerns reichen, um eine gleichmäßige Kühlung zu gewährleisten.

Hohlraum (Außenhülle): In Reihe geschaltete Wasserleitungen mit ausreichendem Abstand; BeCu (Berylliumkupfer)-Einsätze an dicken Rippen-/Bankbereichen zur Reduzierung von Hotspots.

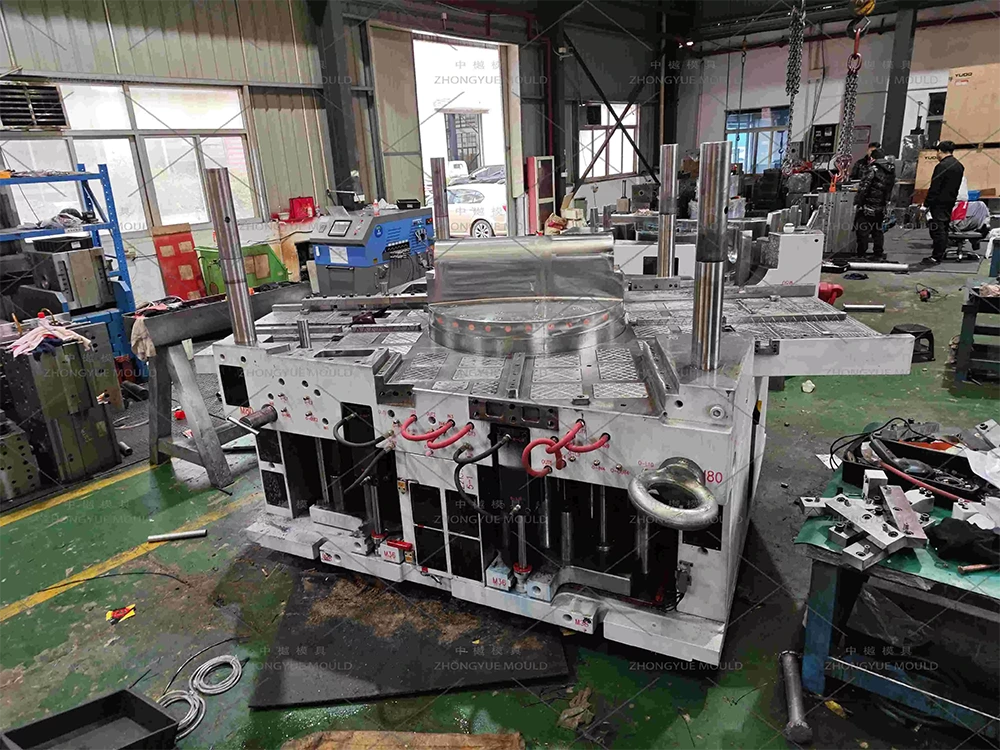

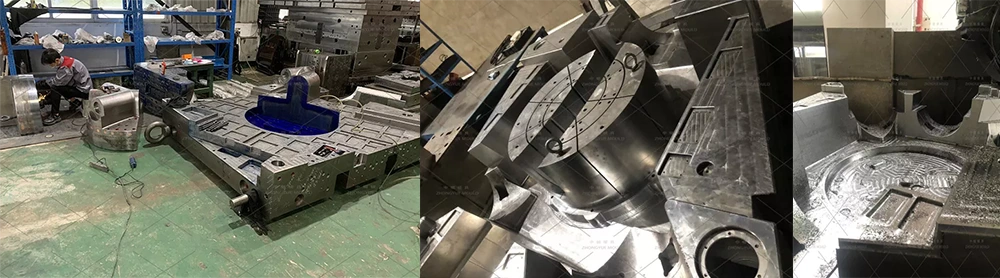

Der Formkörper ist in präzisionsgefertigte Einsatzblöcke für die parallele CNC-/EDM-Bearbeitung aufgeteilt → ~40 % kürzere Vorlaufzeit, einfachere zukünftige Wartung/Austausch.

③ Stahlauswahl – Haltbarkeit für großformatige Werkzeuge

④ Auswurf und Detaillierung der Werkbank

Große Auswerferplatte mit über 30–60 Auswerferstiften/-hülsen, die unter den Bankrippen und dem Umfangsflansch platziert sind.

Optionaler Abstreifring zum Auswerfen von Oberflanschen mit großem Durchmesser.

Die eingeformte Bankoberfläche ist gemäß EN-Normen für Durchflussleistung poliert/strukturkontrolliert.

⑤ Läufer und Tor

Typischerweise ein- oder zweiseitiger Anguss + Fächeranguss / Überlappungsanguss aufgrund des großen Teils; Einige Konstruktionen verwenden eine Heißdüse (sequentielles Nadelverschlussventil) für den Füllausgleich bei mehreren Angussöffnungen auf sehr großen Grundflächen.

Entlang der Trennlinie und der Tischenden sind Kaltschlacken- und Entgasungsöffnungen angeordnet, um Brandflecken in tiefen Aussparungen zu vermeiden.

Typische Anwendungen

Kommunale Kanalisation und Regenwasserentwässerung: DN1000-Inspektionsschächte für Wohn-/Gewerbeanlagen

Straßenrand- und Industrieentwässerung: Mit robusten Deckeladaptern, kompatibel mit D400/F900-Schachtdeckeln

Abwasseraufbereitungsanlagen: Zugangskammern für Pumpstationen und Absetzbecken

Regenwassernutzungssysteme: Als Auffanggrube/Sedimentationsbasis vor der Filterung

Kompatibel mit EN 13598-2, DIN 19535 und den wichtigsten kommunalen Spezifikationen, wenn es aus zertifiziertem PP-Material hergestellt wird.

Warum ZHONGYUE MOLD für Ihre Schachtbodenform?

Nachgewiesene Erfahrung mit großen Hohlräumen – Schachtunterteile (Ø315–Ø1200), Schächte, Kegel und Abdeckrahmen, geliefert nach Europa, Südostasien und in den Nahen Osten.

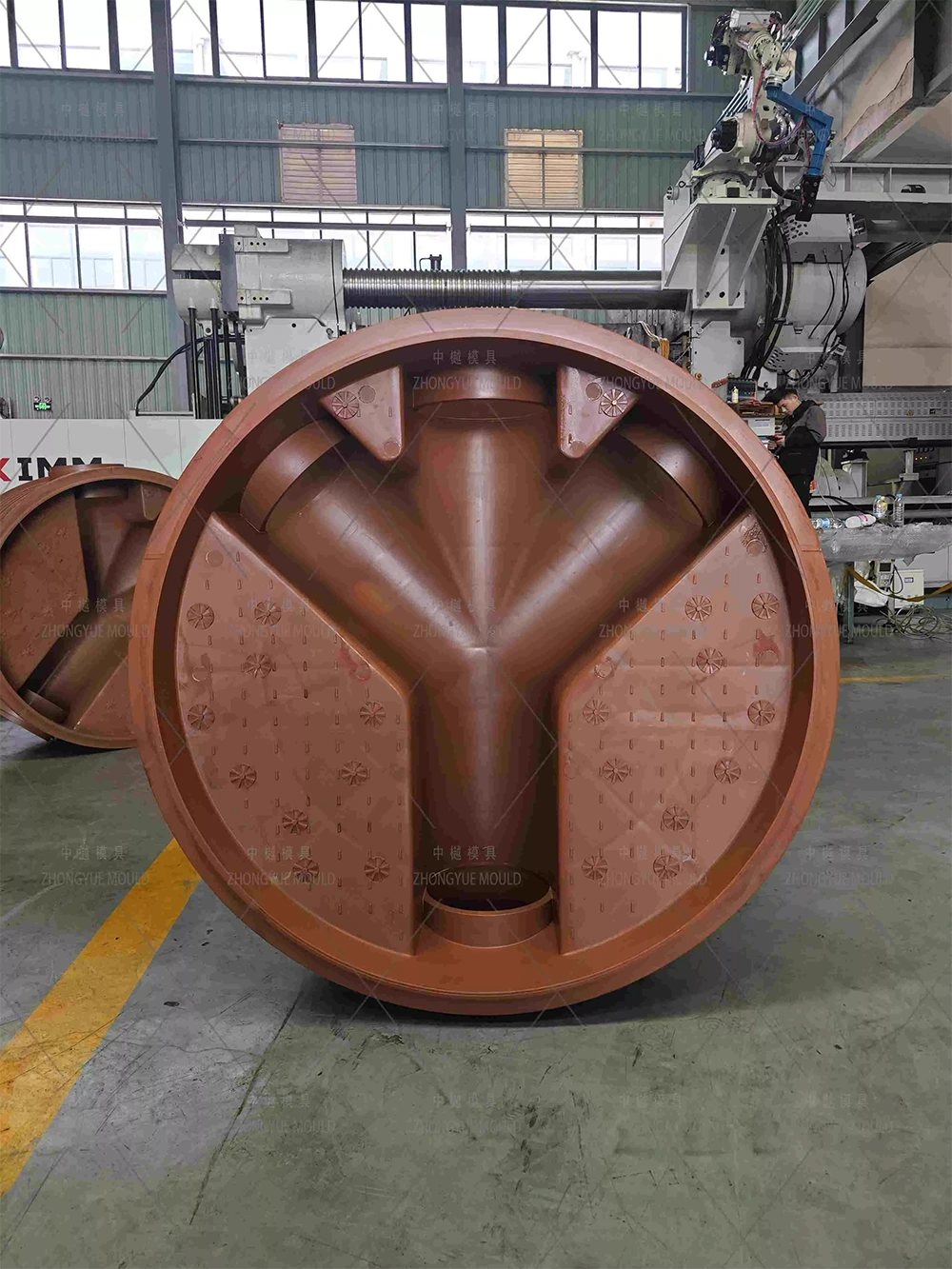

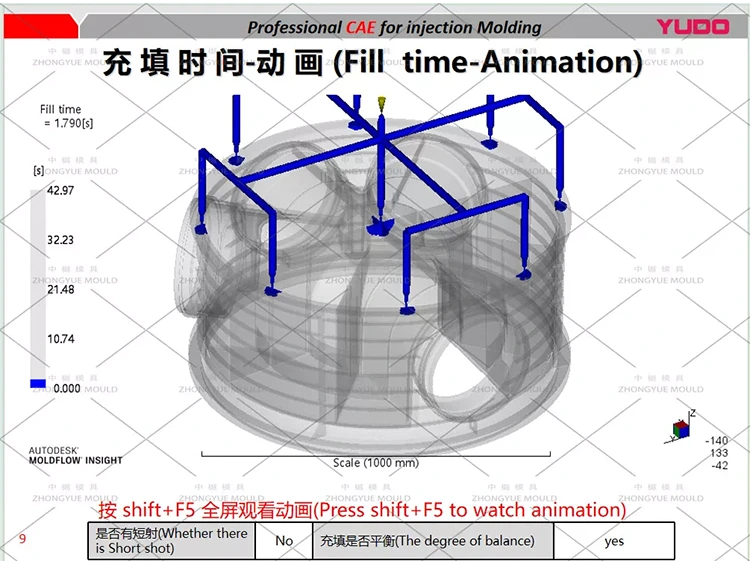

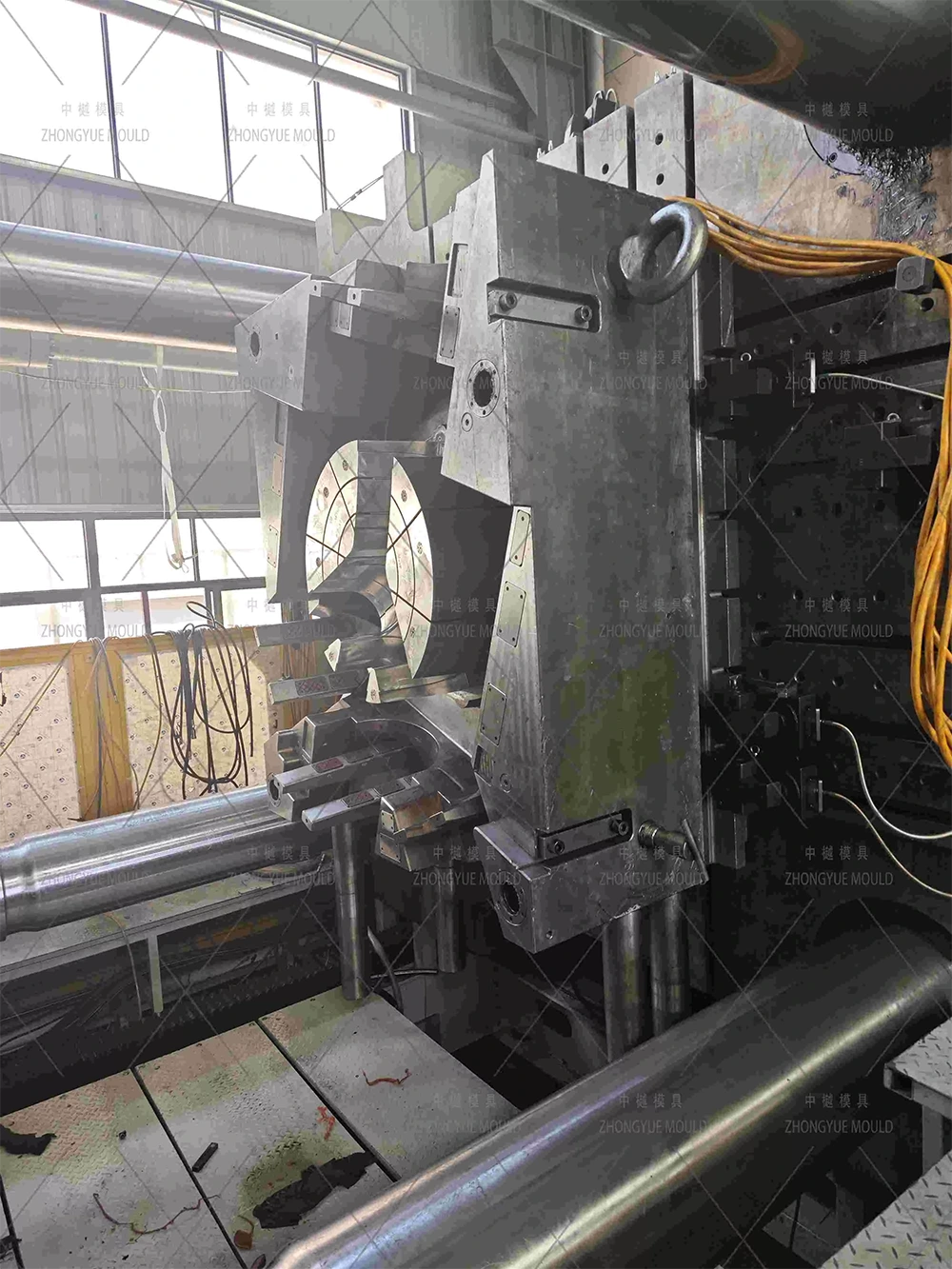

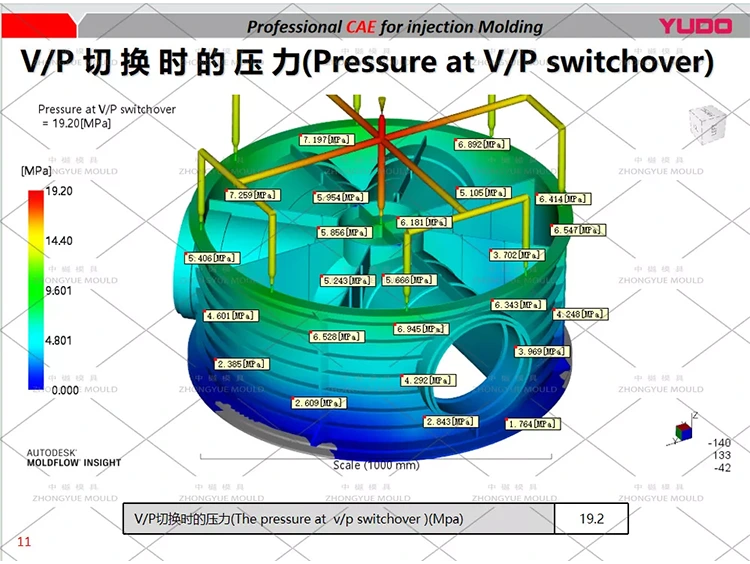

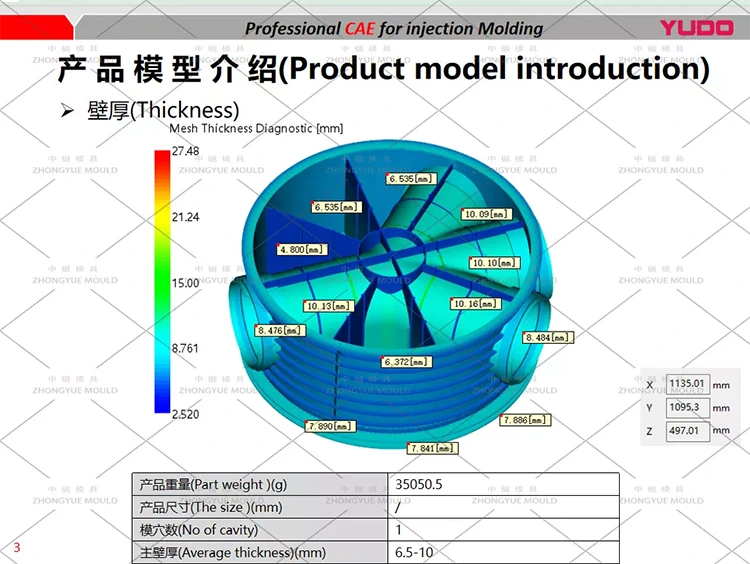

Moldflow und DFM vor dem Stahlschneiden – Validieren Sie das Füllmuster, das Risiko von Einfallstellen und die Gleichmäßigkeit der Kühlung vor der Bearbeitung.

Parallelbearbeitung mit Einsatzblöcken – Verkürzung der Lieferzeit um ca. 40 %; vereinfacht die zukünftige Sanierung verschlissener Kern-/Hohlraumabschnitte.

Komplettes QC-Paket – KMG-Inspektion, Stahlzertifikate, T0-Testvideo + Muster-Abmessungsbericht vor dem Versand.

Ersatzteile und Support – Zusätzliche Dichtungen, Heizbänder (bei Verwendung einer heißen Düse), Hydraulikschläuche, Steckdoseneinsatzringe; Fehlerbehebung aus der Ferne.
